パワーチャックの動作メカニズムと分類

把握方向の画像をクリックすると説明動画（YouTube 等）が開きます。

北川型式（型式名）をクリックすると、そのチャックの詳細ページを開く想定です。

把握方向画像クリックで動画	タイプ	構造	ジョー	北川型式				備考

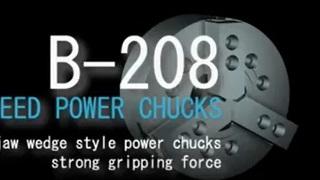

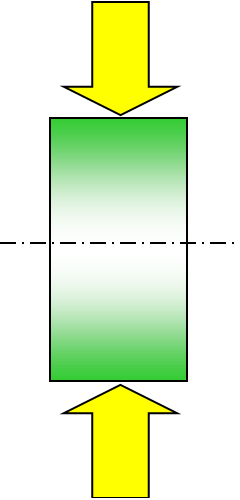

ラジアル方向把握	ウェッジ型チャック	中空	3爪	BR	B-200	B	BS300
			2爪	BRT	BT200
			3爪	UVE-K	UB	UPR-A	UPR	エアシリンダ内蔵
			3爪	HOH				遠心力補償機構有
			3爪	QB300	QJR			クイックジョーチェンジ
		中実	3爪	N	NL
			3爪	NV				立形旋盤用
			2爪	NT	NLT
			3爪	KPC				超精密エアチャック（シリンダ内蔵）
			3爪	VSP				立型専用低把握力チャック
			3爪	HRS				シリンダ内蔵高速パワーチャック

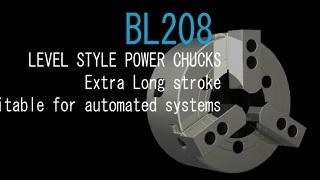

	レバー型チャック	中空	3爪	BL-200
		中空	2爪	BLT200
		中実	1爪	MLV
			2爪	MLT
			3爪	ML
			4爪	HW				セルフセンタリング構造

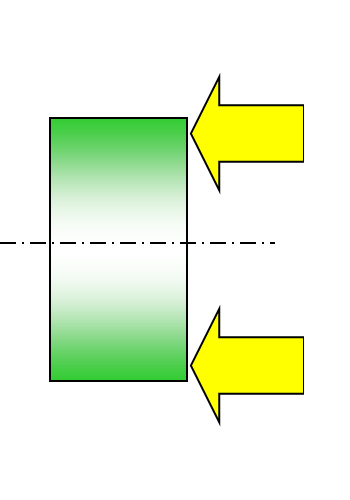

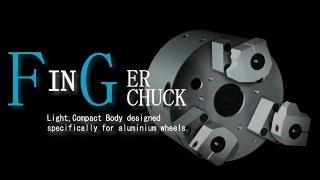

アキシャル方向	フィンガーチャック	中実	3爪	FG
アキシャル方向	フィンガーチャック	中実	2爪	FGT

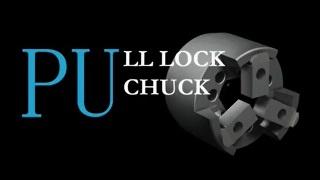

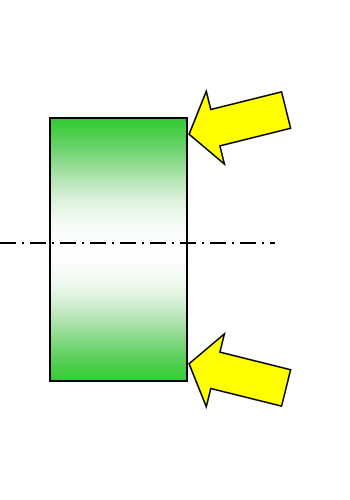

ラジアル・アキシャル両方向	傾斜方向引込型チャック	中空	3爪	PUB				外径把握専用
		中実	3爪	PU	LU			外径把握専用
			3爪	PUD				外径把握専用デフケース加工用
			3爪	PUE				内径把握専用

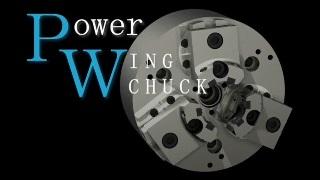

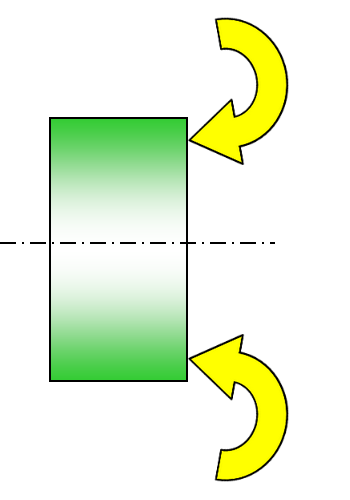

ラジアル・アキシャル両方向	円弧運動型チャック	中実	3爪	PW
			3爪	PW-C				コンペセイティング仕様
			2爪	PWT
			2爪	PWT-C				コンペセイティング仕様

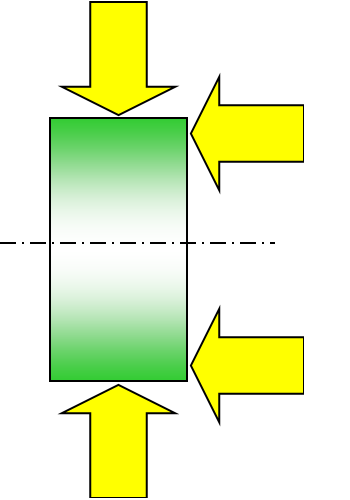

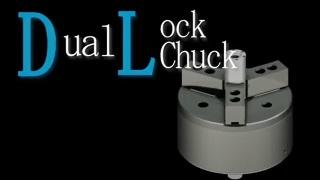

ラジアル・アキシャル両方向	平行移動後引込型チャック	中空	3爪	DLR	D200

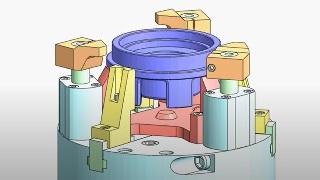

ラジアル・アキシャル両方向	コンビネーションチャック			特殊対応				芯出し用のチャックとフィンガーチャックによる端面把握を組み合わせるなど最適な把握を提案します。
