マシニングセンタ系複合加工機に最適なシリンダ内蔵の高速回転薄型チャック
機械側のロータリジョイントにより駆動する内蔵シリンダ
薄型ボディによる広い加工エリア
高速回転
0.01mmT.I.R.の高い把握精度
内蔵ロックバルブにより油圧ダウン時も把握力保持
チャック中心に1ポートを備え着座確認などに利用可能
Tnut-Plusが使用可能(オプション)
スライドシール装着可能(オプション)
特許出願中
型 式 | HRS08 | ||
|---|---|---|---|
外径 (mm) | 222 | ||
胴厚 (mm) | 107 | ||
ジョーストローク (直径) (mm) | 5.5 | ||
把握径(mm) | 最大 | 222 | |
最小 | 45 | ||
許容最大油圧力 (MPa) | 外径把握時 | 5.0 | |
内径把握時 | 2.5 | ||
駆動流体 | 油圧 | ||
最大静的把握力 (kN) | 外径把握時 | 38.3 | |
内径把握時 | 13.9 | ||
許容最高回転速度 (min-1) | 3000 | ||
最高回転時の動的把握力 (kN) | 23.4 | ||
質量 (標準ソフトジョー付) (kg) | 28.8 | ||
慣性モーメント (kg・m2) | 0.18 | ||
適合ソフトジョー | |||
適合ハードジョー | |||
Tナット-プラス | |||
外形図 | 2D | ||
TIF | |||
DXF | |||
DWG | |||
3D | Parasolid | ||
STEP | |||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。

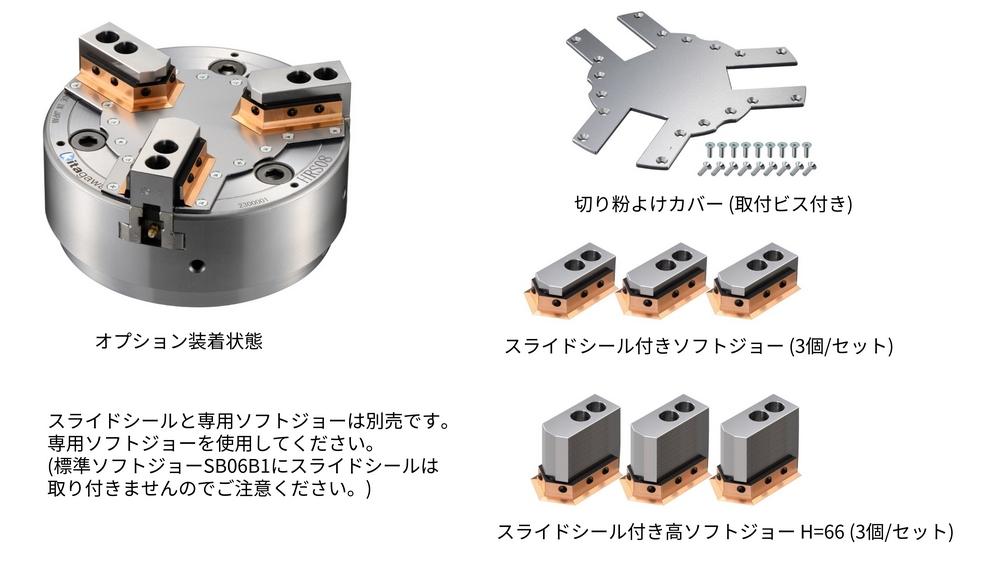

オプション部品を使用することで、切り粉や切削液が本体に侵入するのを防ぎます。
チャック中心凹部への切り粉の堆積を防止します。
また切削水の侵入によるグリスの流れ出しを抑えることで、グリスアップの頻度を抑制します。
