突起物ワークも確実把握
ジョーストロークがN型の2倍
＊ＣＥ対応品
STEP | NL04 | NL06 | NL08 | NL10 | NL12 | NL18 | ||
|---|---|---|---|---|---|---|---|---|
貫通穴径(mm) | - | - | - | - | - | - | ||
把握径(mm) | 最大 | 110 | 165 | 210 | 254 | 304 | 450 | |
最小 | 9 | 21 | 21 | 24 | 29 | 122 | ||
ジョーストローク直径(mm) | 12.1 | 13 | 16.2 | 18.1 | 19.4 | 26 | ||
プランジャストローク(mm) | 15 | 20 | 25 | 28 | 30 | 40 | ||
許容最大入力(kN) | 10 | 21 | 30 | 40 | 54 | 91 | ||
最大静的把握力(kN) | 14.4 | 39 | 60 | 81 | 111 | 186 | ||
許容最高回転速度(min-1) | 5000 | 4300 | 3600 | 3100 | 2500 | 2100 | ||
慣性モーメント(kg・m2) | 0.008 | 0.045 | 0.138 | 0.3 | 0.725 | 2.35 | ||
質量(kg)(標準ソフトジョー付) | 4.1 | 12 | 22.9 | 34.6 | 60 | 124 | ||
適合シリンダ | ||||||||
適合ソフトジョー | ||||||||

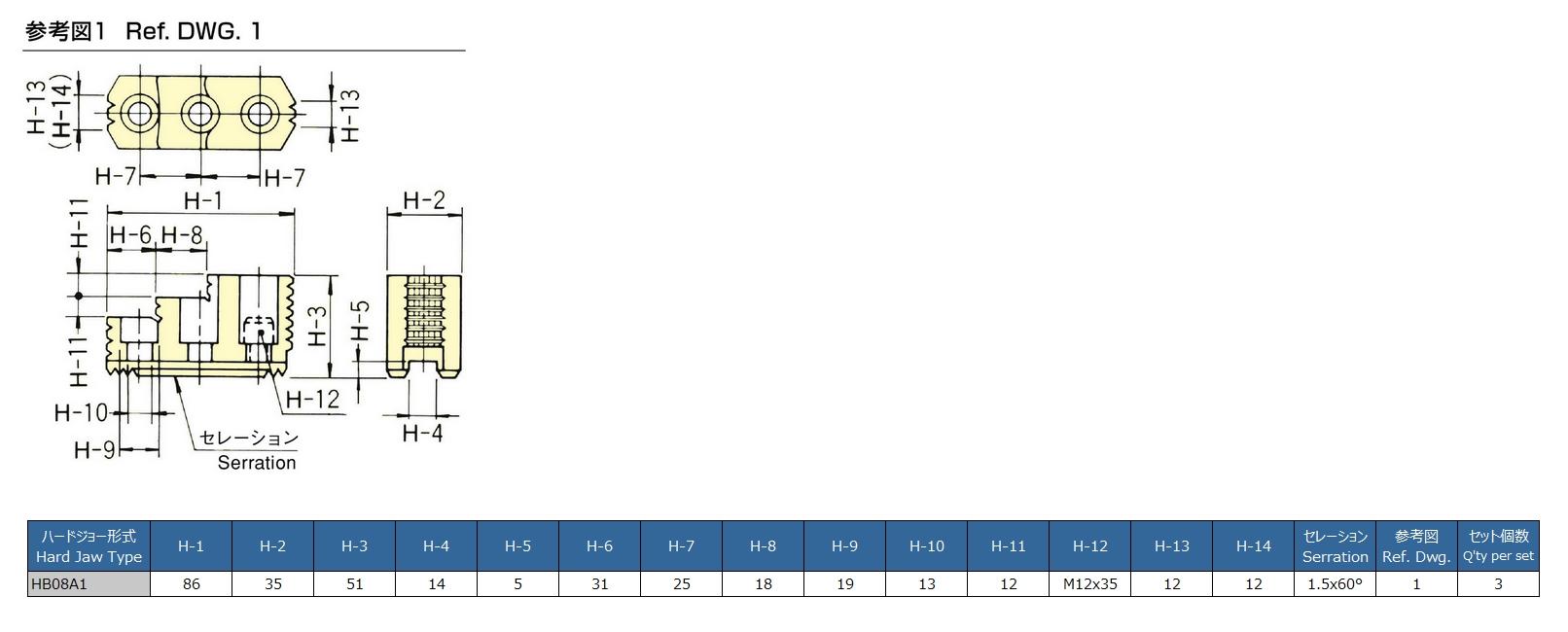

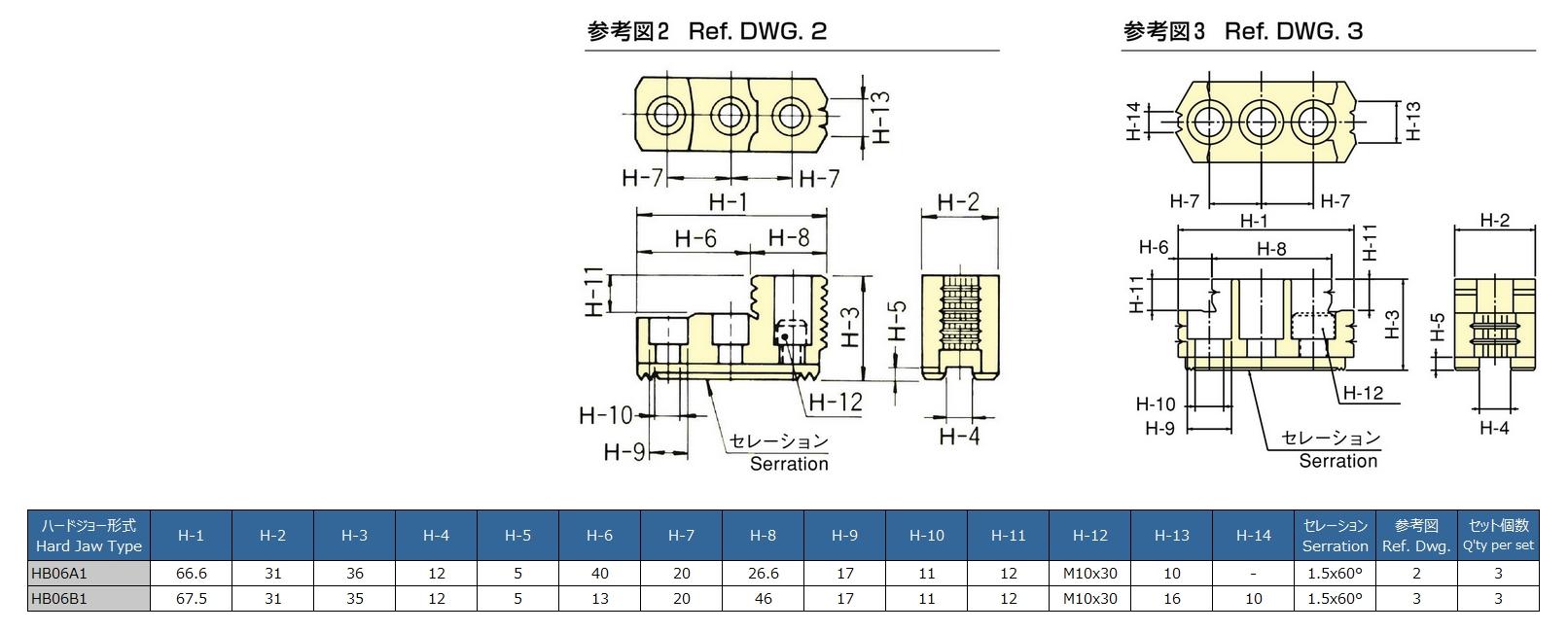

適合ハードジョー | ||||||||
外形図 | 2D | |||||||
TIF | ||||||||
DXF | ||||||||
DWG | ||||||||
3D | Parasolid | |||||||
STEP | ||||||||
注) 3Dデータは爪の位置が開端(UC)、閉端(OC)、ストローク中央(HCL)、適正ストローク閉端(HOL)、適正ストローク開端(HUL) の5種類を含んでいます。
