高速中空パワーチャックHOHシリーズ

超高速回転でも確実把握

HOHシリーズ

＊ＣＥ対応品

カタログ（PDF）

取扱説明書（PDF）

【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです。
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。

型　式			HOH-206	HOH-208	HOH-10K	HOH-12K	HOH-15K
貫通穴径(mm)			45	52	65	78	117.5
把握径(mm)		最大	169	210	254	304	381
把握径(mm)		最小	16	13	25	23	30
ジョーストローク直径(mm)			5.5	7.4	8.8	10.6	10.6
プランジャストローク(mm)			12	16	19	23	23
許容最大入力(kN)			22	34	38	49	71
最大静的把握力(kN)			57	84	99	129	180
許容最高回転速度(min^-1)			7000	6000	4500	3500	2800
慣性モーメント(kg・m²)			0.068	0.193	0.35	0.875	2.55
質量(kg)(標準ソフトジョー付)			15.7	29	40	67	124
適合シリンダ			S1246	S1552	S1875	S2091	F2511H

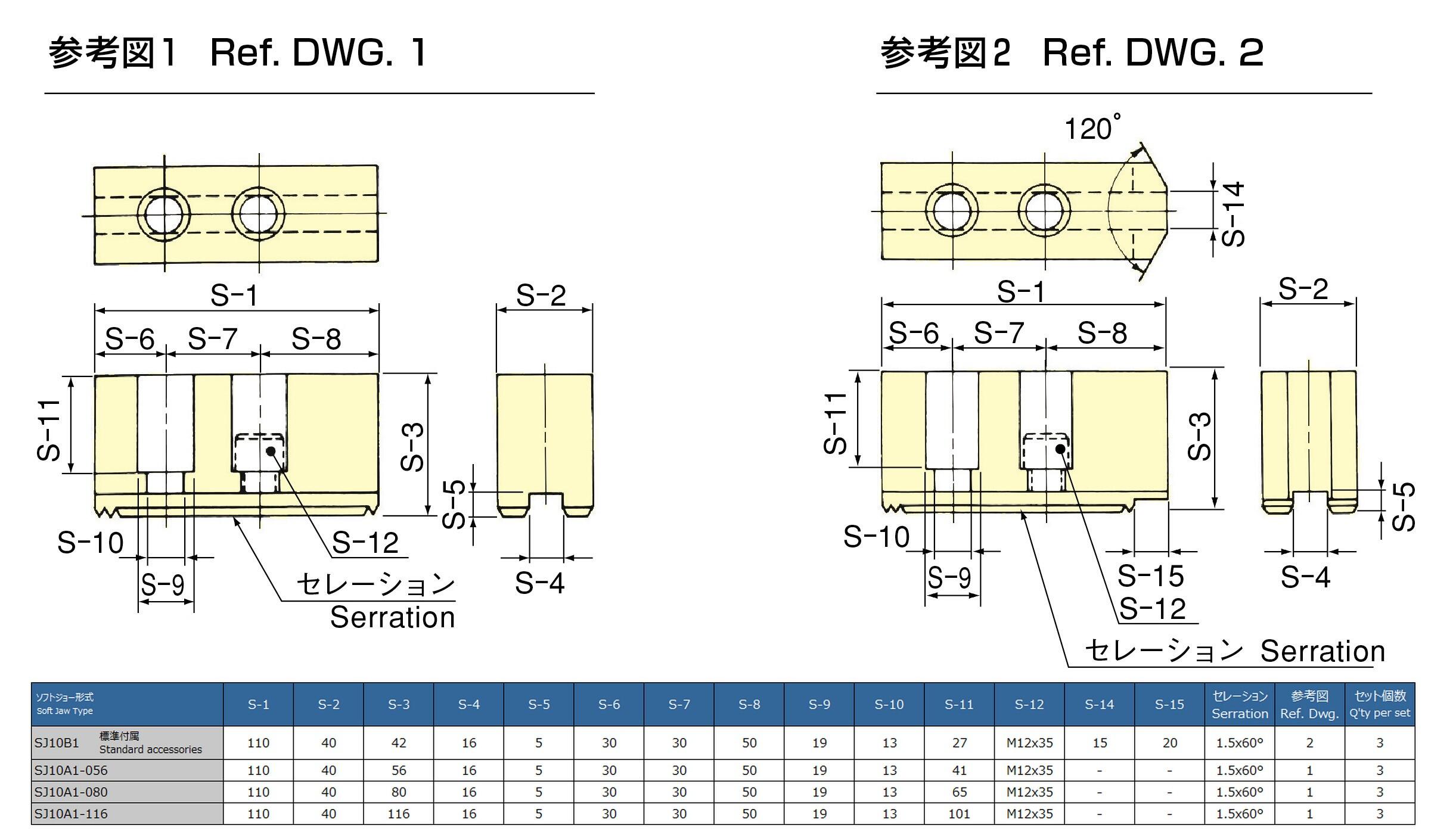

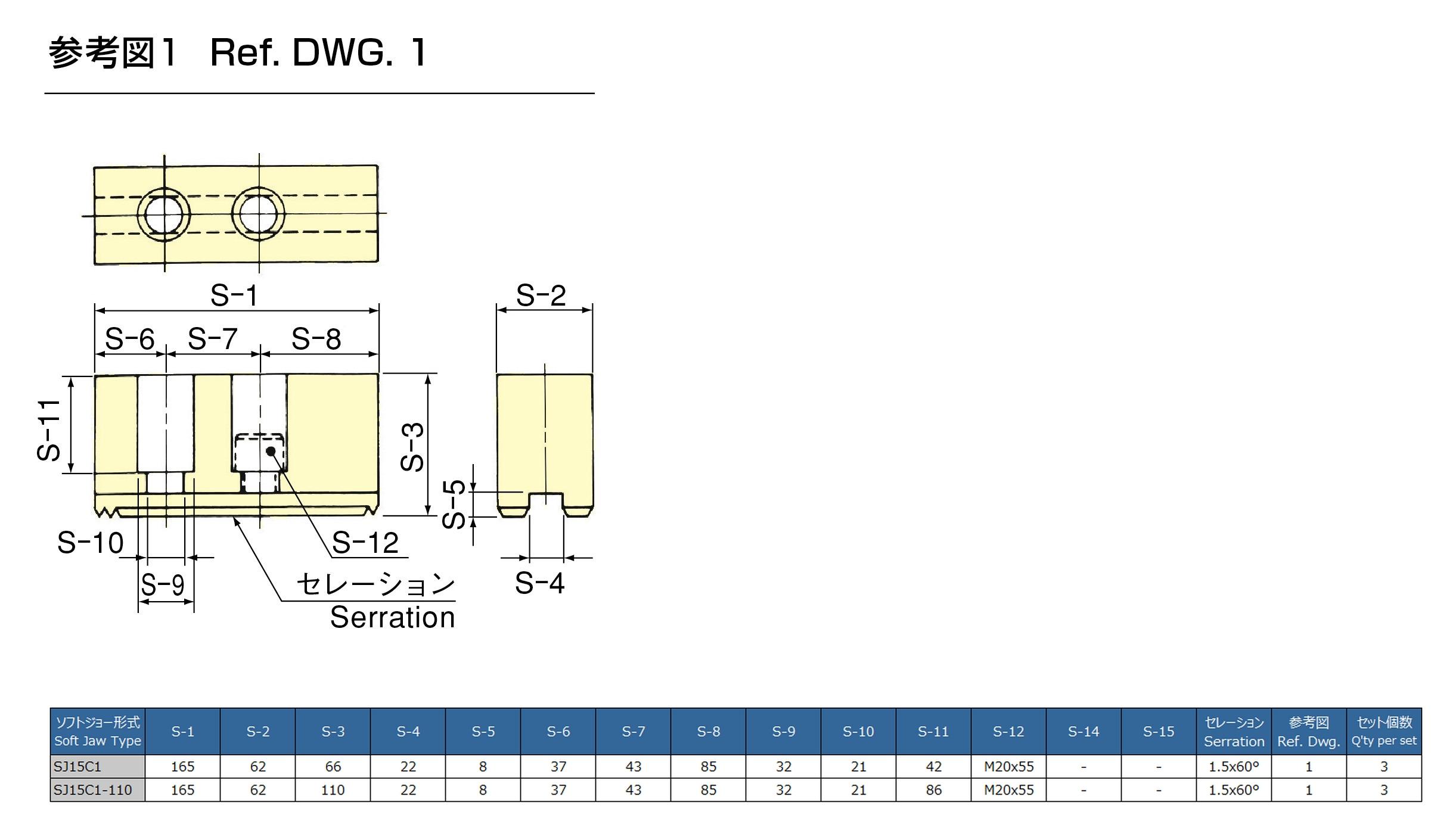

適合ソフトジョー注意) ジョー取付ボルトは付属していません			標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪

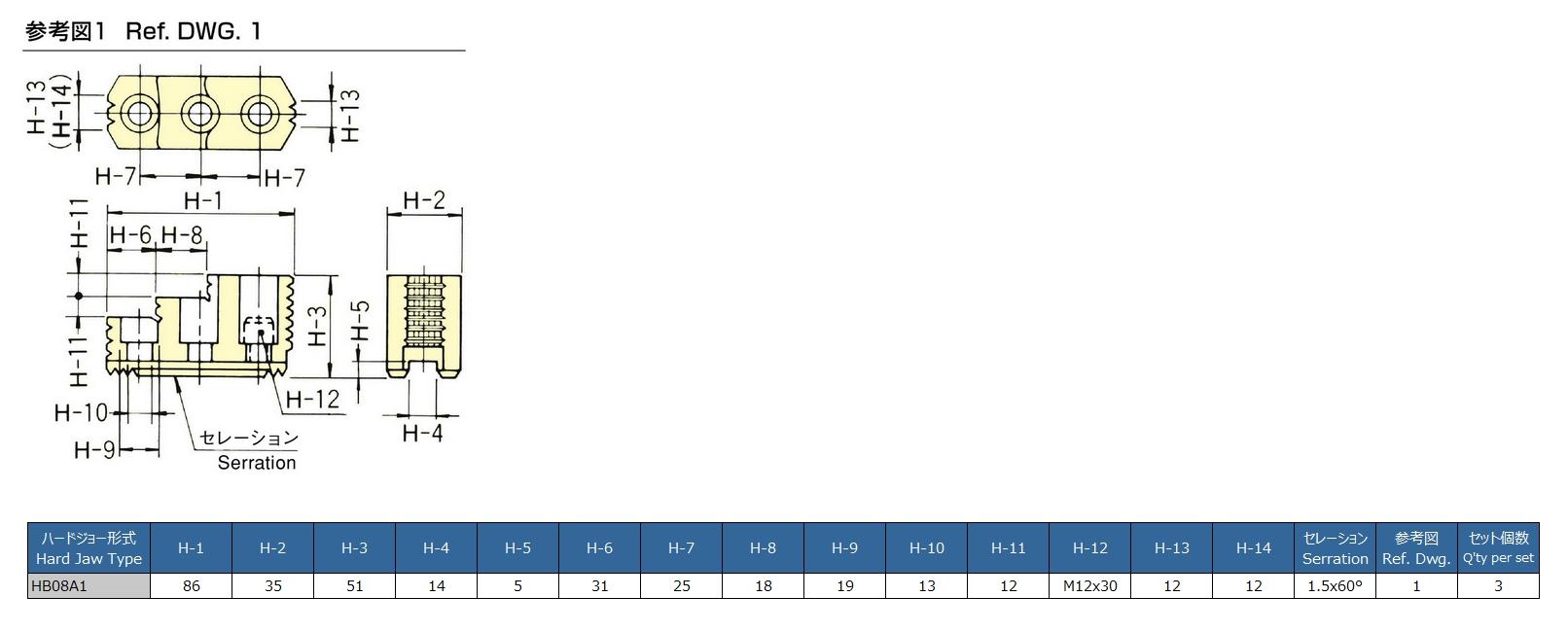

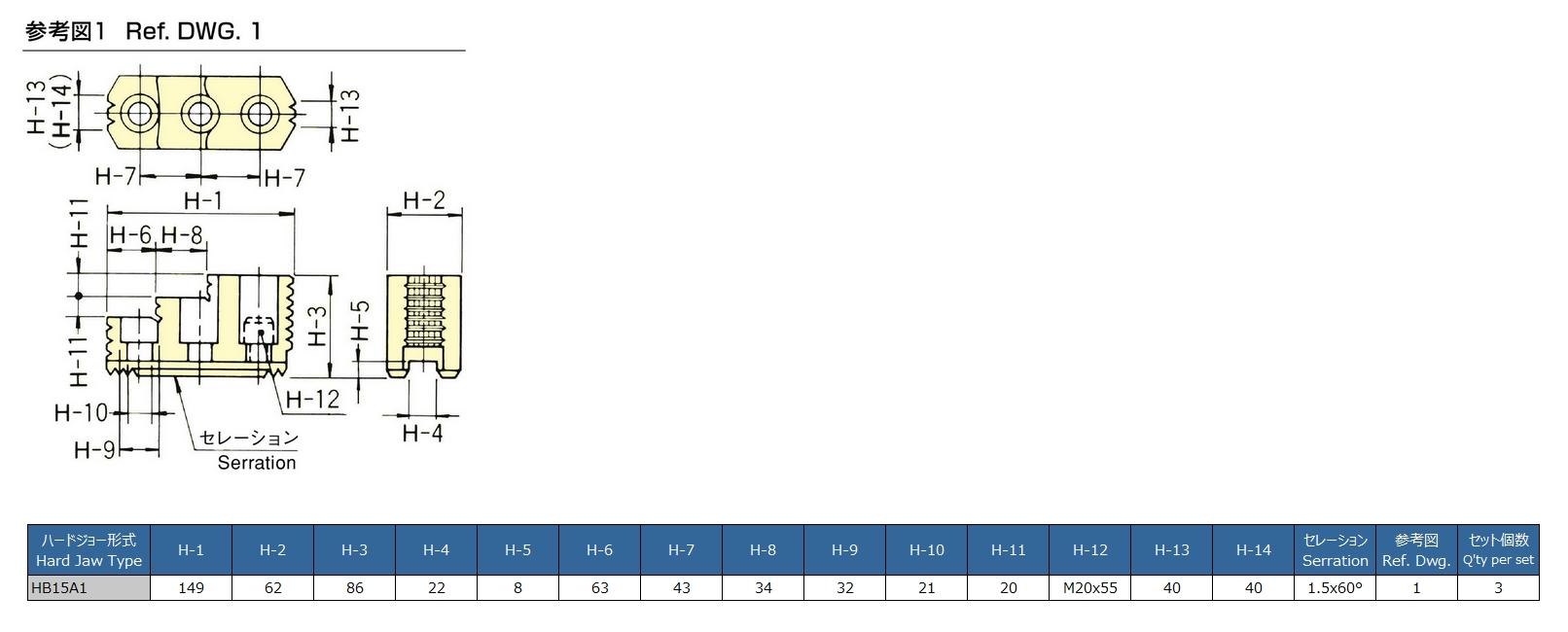

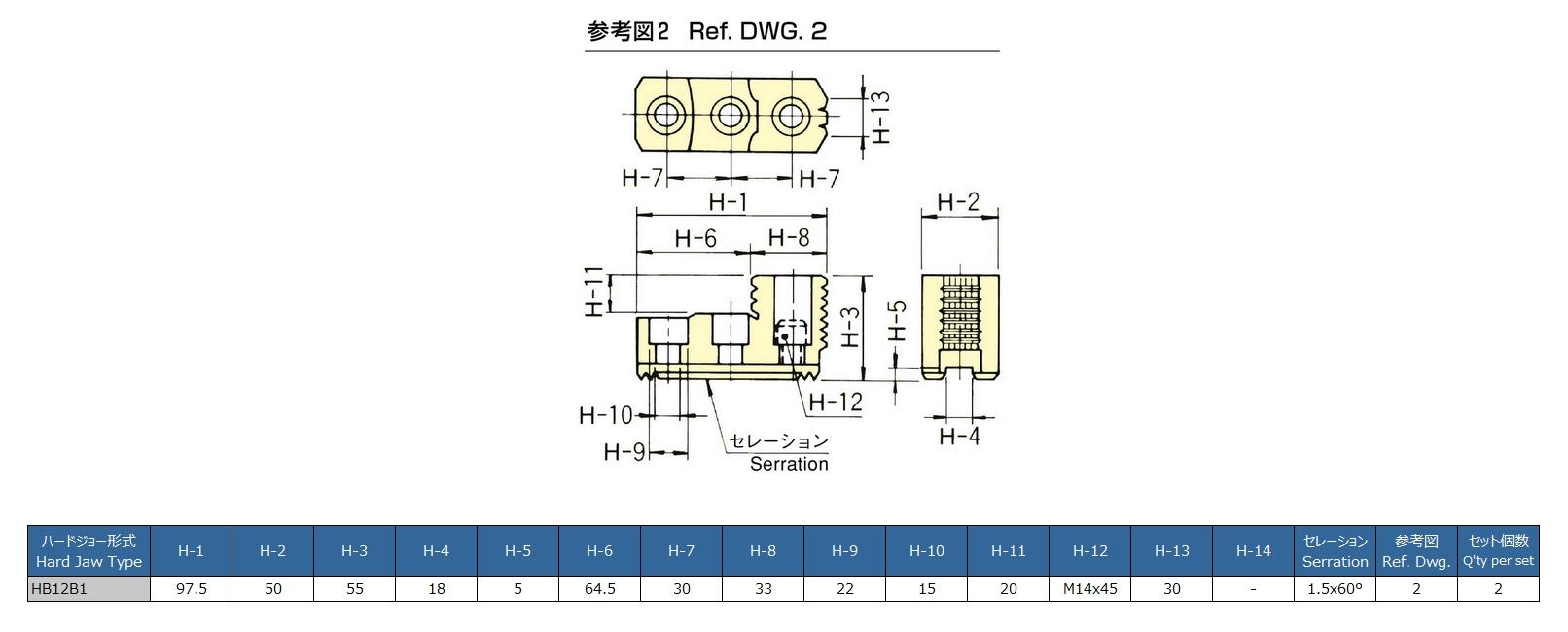

適合ハードジョー注意) ジョー取付ボルトは付属していません			HB06A1 HB06B1	HB08A1	HB10A1	HB12B1	HB15A1
外形図	2D	PDF	PDF	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG	DWG	DWG
	3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
	3D	STEP	STEP	STEP	STEP	STEP	STEP

注) 3Dデータは爪の位置が開端(UC)、閉端(OC)、ストローク中央(HCL)、適正ストローク閉端(HOL)、適正ストローク開端(HUL) の5種類を含んでいます。
