世界初の2段階把握
ジョーが平行移動してワークを把握、 そして引込んで着座する２段階把握
量産加工、自動化ライン導入に最適な 高耐久、省メンテ
ジョーは、セレーションジョーを採用 お客様自身で簡単にジョー成形が可能
＊ＣＥ対応品
型 式 | DL206 | DL208 | DL210 | DL212 | ||
|---|---|---|---|---|---|---|
ジョーストローク直径(mm) | 5.8 | 7.2 | 9.0 | 9.0 | ||
プランジャストローク(mm) | 11.5 | 11.5 | 14.0 | 14.0 | ||
把握径(mm) | 最大 | 140 | 210 | 234 | 304 | |
最小 | 25 | 30 | 40 | 90 | ||
許容最大入力(kN) | 外径把握 | 19 | 35 | 50 | 50 | |
内径把握 | 12.6 | 23.0 | 33.0 | 33.0 | ||
最大静的把握力(kN) | 外径把握 | 54 | 84 | 110 | 110 | |
内径把握 | 36.0 | 56.0 | 73.3 | 73.3 | ||
許容最高回転数(min-1) | 6000 | 5000 | 4000 | 3000 | ||
質量(kg)(ソフトジョー付) | 18 | 30 | 52 | 74 | ||
慣性モーメント(kg・m2) | 0.080 | 0.135 | 0.410 | 0.880 | ||
適合シリンダ | Y1020R | Y1225R | Y1530R | Y1530R | ||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | 外径把握 | |||||
内径把握 | ||||||
注) 藍色の3DデータはParasolid、STEPともに爪の位置が開端、閉端の2種類の状態の図を含んでいます。

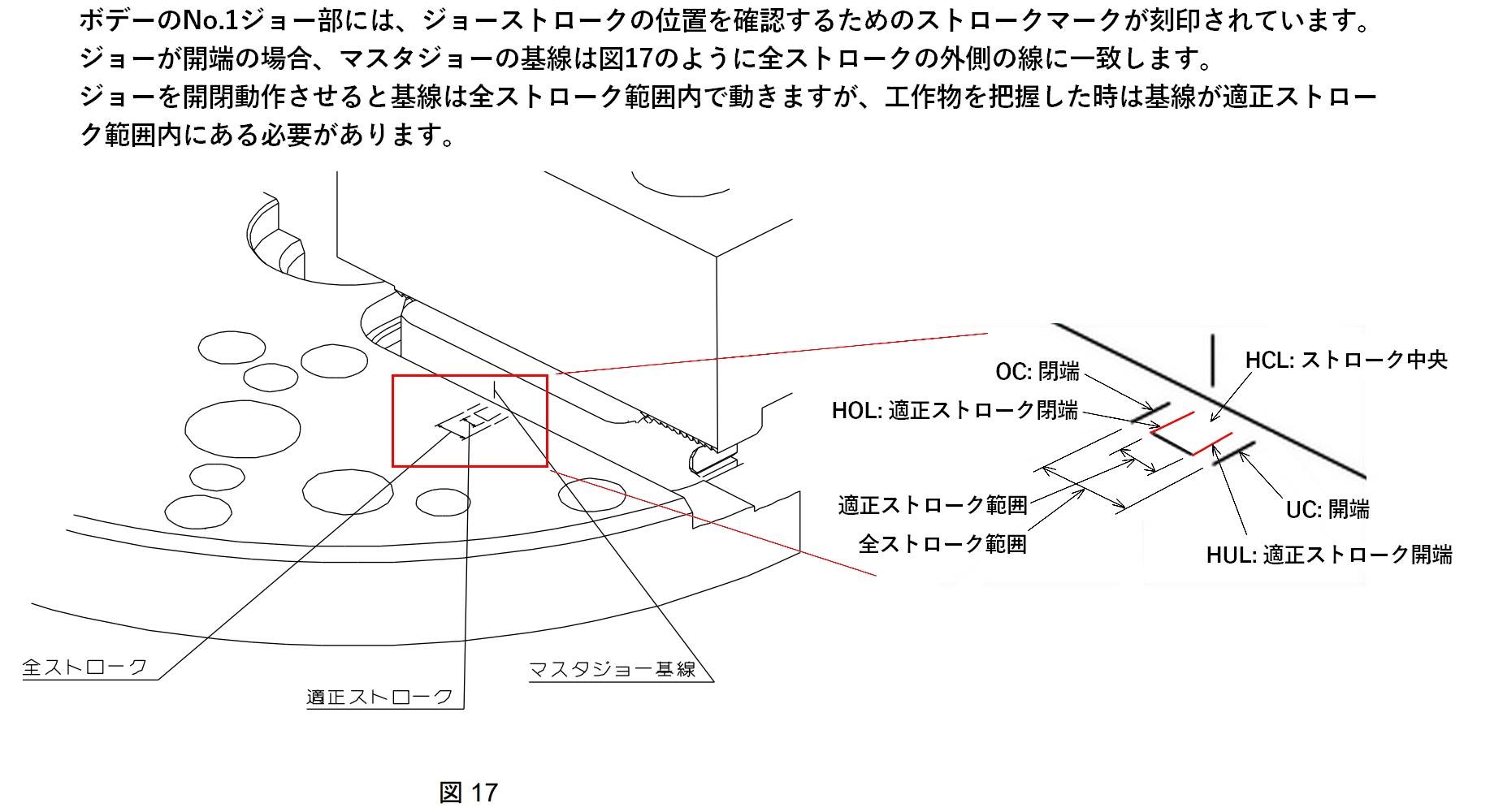

ピンクの3Dデータは爪の位置がストローク中央(HCL)、適正ストローク閉端(HOL)、適正ストローク開端(HUL) の3種類を含んでいます。
