今、標準チャックの歴史が変わる高精度大貫通穴径中空パワーチャック
把握精度0.01mm T.I.R.以下 注4
ジョーの浮き上がり軽減
B-200、BB200シリーズチャックとの互換性
専用のTナット-プラス(オプション)を使用すれば再現精度0.01mm T.I.R.以下になり、ジョー交換時の再成形は不要となります。 注4
＊ＣＥ対応品
注1) 把握精度とはテストバーが把握できるようジョーを機上で成形加工した状態でのテストバーの振れ量です。
注2) 再現精度とは成形されたジョーをいったんチャックから外して再度同じ位置に取り付けて測定したテストバーの振れ量です。
注3) 把握精度、再現精度ともに成形した当社の標準爪の上端面から10mmの位置で測定したテストバーの振れ量です。
以上ともに当社社内規定によります。
注4) BR12では把握精度、Tナット-プラス、BR-AJC-Mを使用しての再現精度ともに0.015mmT.I.R. となります。
注5) オプションのTナット-プラスの取扱説明書はこちらからダウンロードできます。
特許第6345321号
特許第6345375号
特許第6411619号
型 式 | BR05 | BR06 | BR08 | BR10 | BR12 | ||
|---|---|---|---|---|---|---|---|
貫通穴径(mm) | 33 | 53 | 66 | 81 | 106 | ||
把握径(mm) | 最大 | 135 | 170 | 210 | 254 | 315 | |
最小 | 7 | 16 | 22 | 31 | 44 | ||
ジョーストローク | 5.4 | 5.5 | 7.4 | 8.8 | 10.6 | ||
プランジャ | 10 | 12 | 16 | 19 | 23 | ||
許容最大入力 | 外径把握時 | 16.6 | 23 | 35 | 49 | 60 | |
内径把握時 | 8.3 | 11.5 | 17.5 | 24.5 | 30 | ||
最大静的把握力 | 外径把握時 | 36 | 58.5 | 90 | 123 | 156 | |
内径把握時 | 18 | 29.3 | 45 | 61.5 | 78 | ||
許容最高回転速度(min-1) | 8000 | 6000 | 5000 | 4500 | 3500 | ||
最高回転時の | 15.5 | 22.5 | 36 | 44 | 53 | ||
慣性モーメント(kg・m2) | 0.015 | 0.052 | 0.14 | 0.32 | 0.80 | ||
質量(kg) | 6.2 | 12.8 | 22.2 | 35.8 | 57.0 | ||
適合シリンダ | |||||||

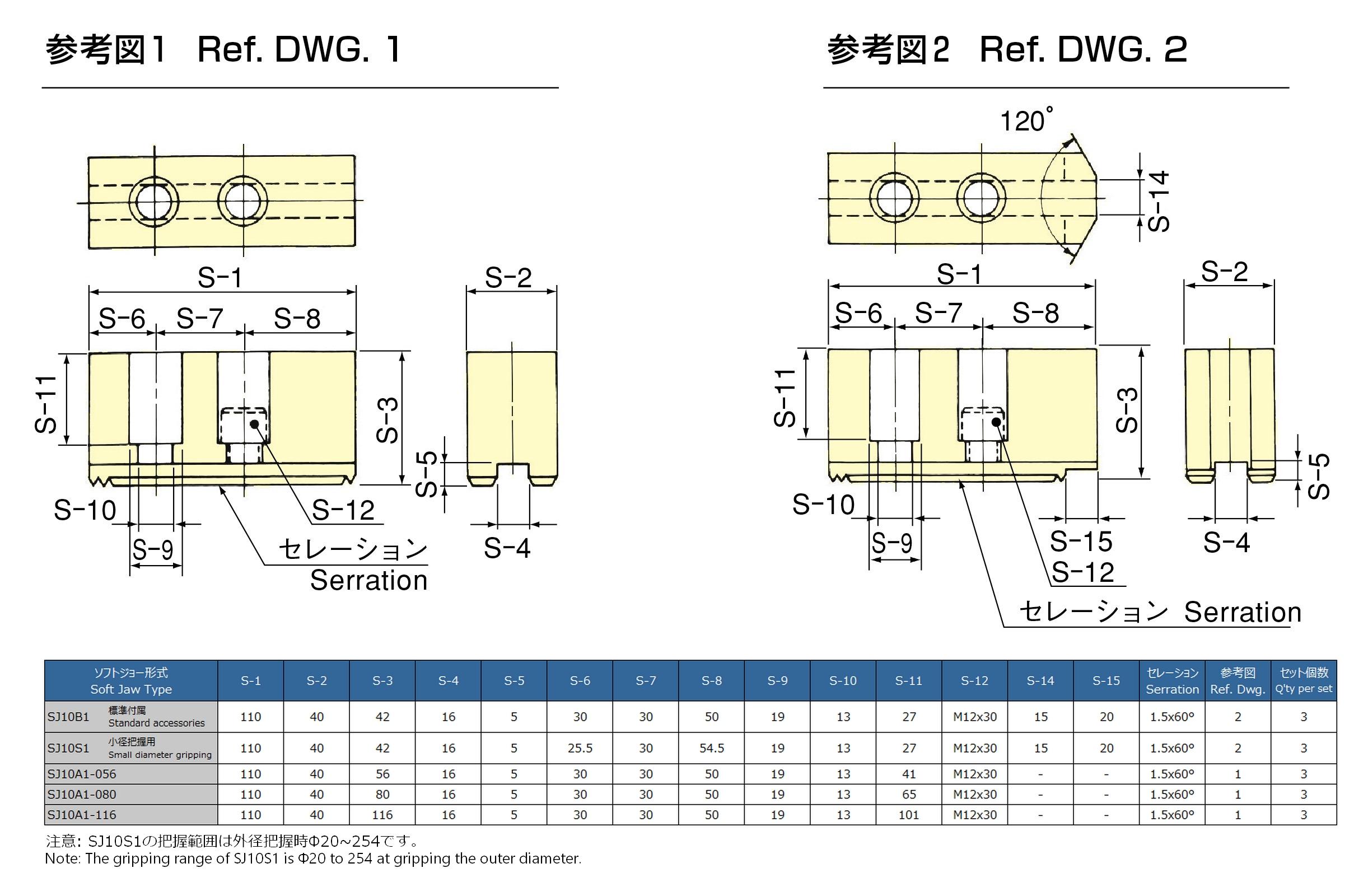

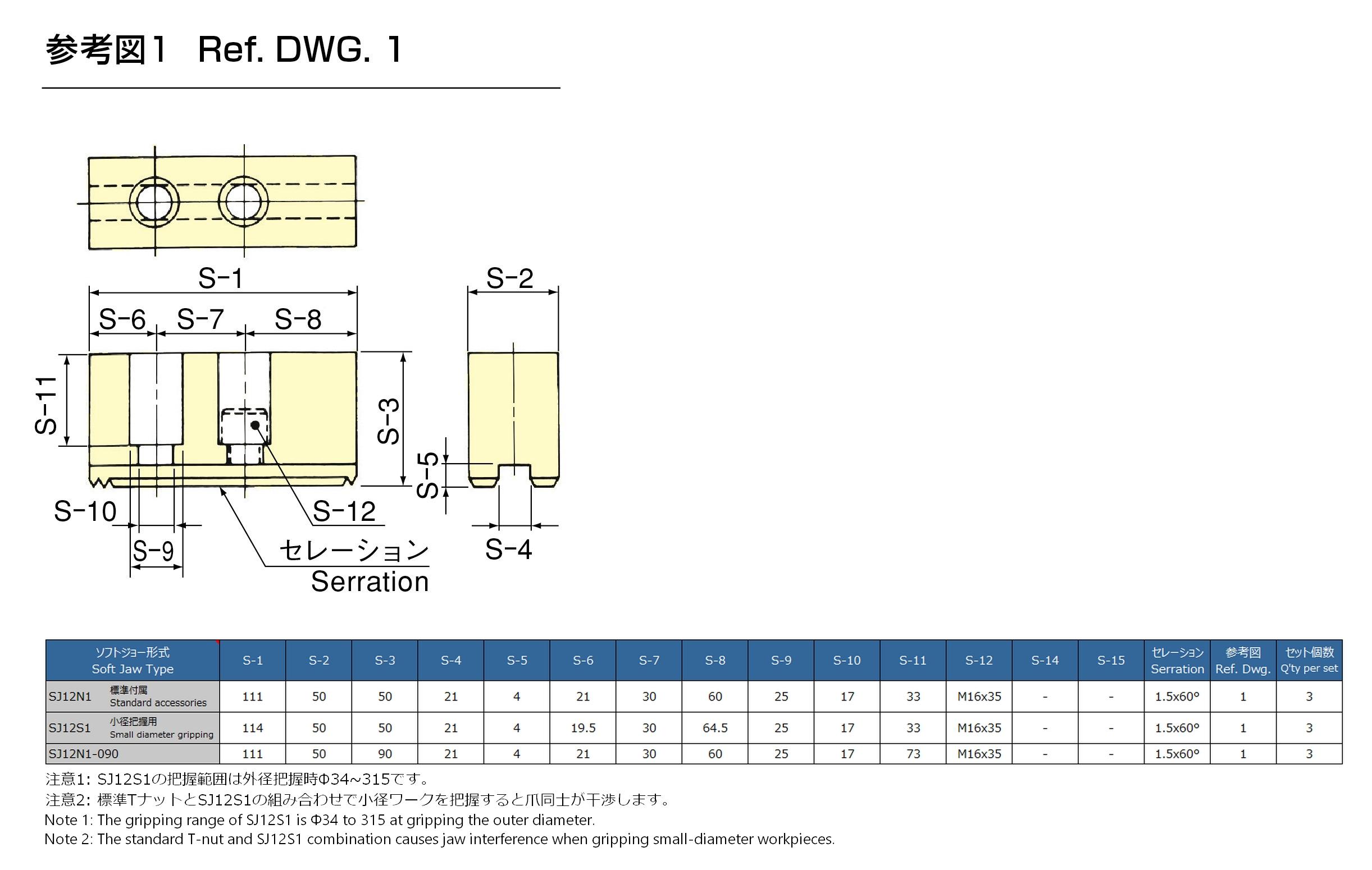

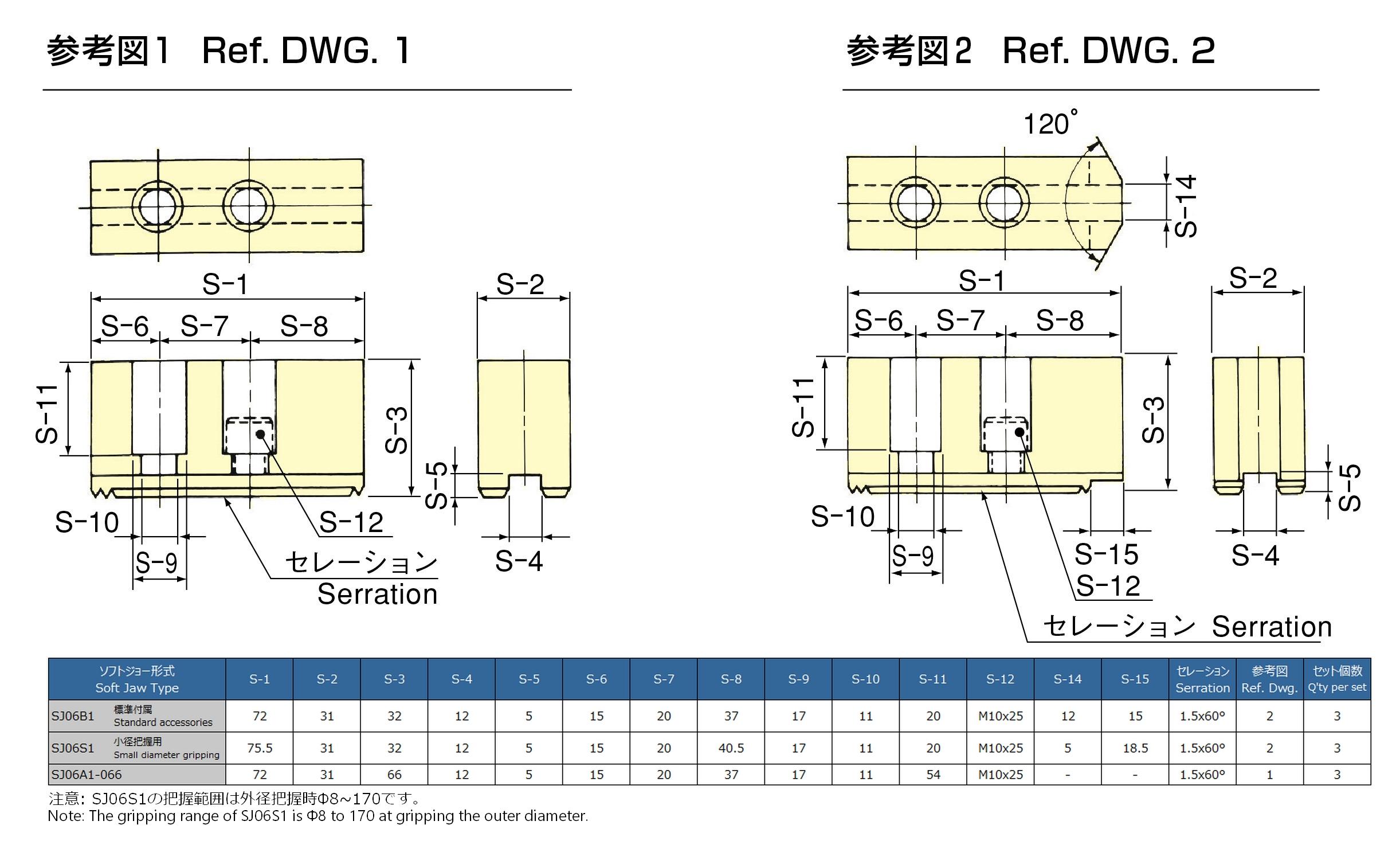

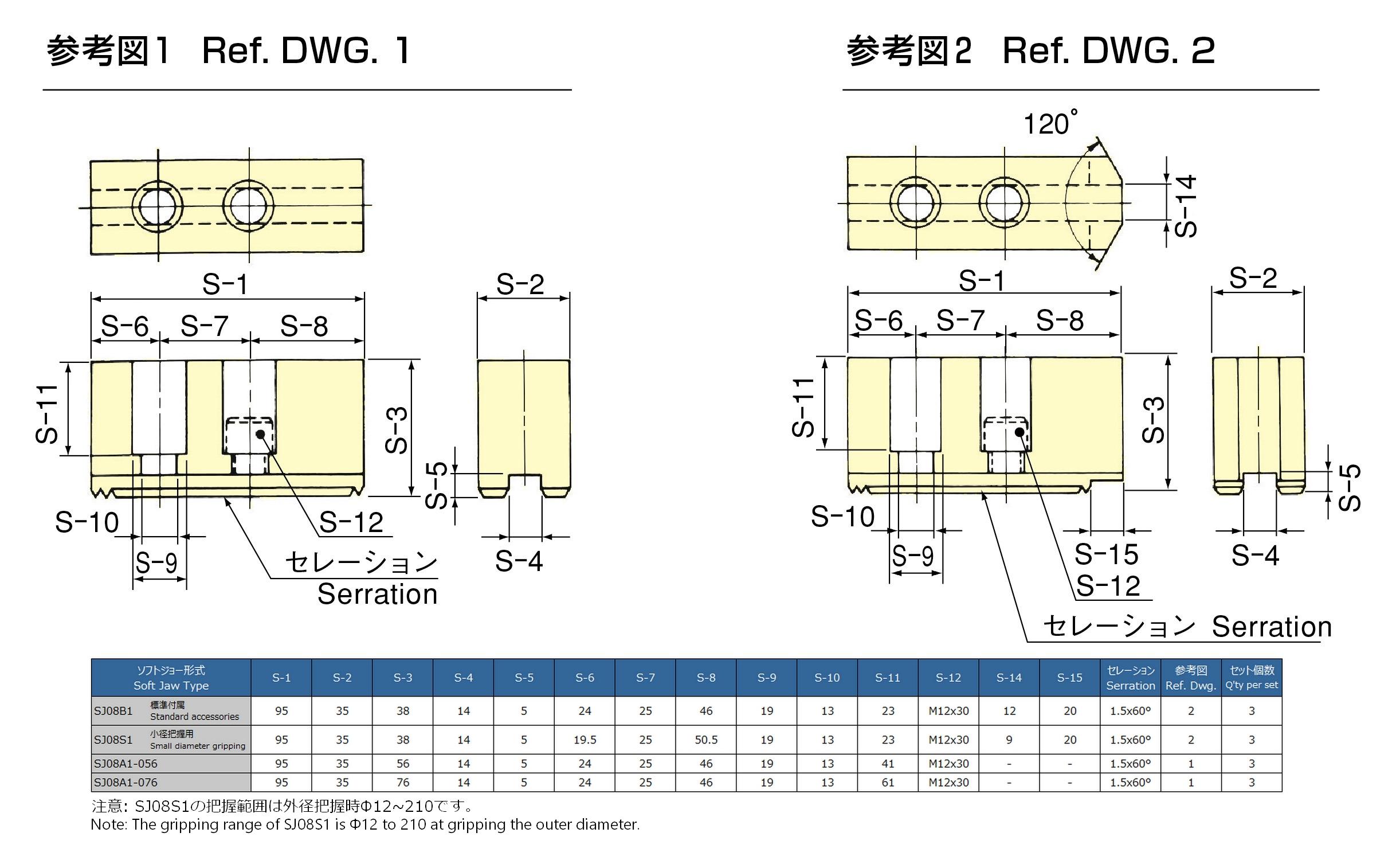

適合ソフトジョー | |||||||
適合ハードジョー | |||||||
Tナット-プラス | |||||||
外形図 | 2D | ||||||
TIF | - | ||||||
DXF | |||||||
DWG | |||||||
3D | Parasolid | ||||||
STEP | |||||||
Parasolid | |||||||
STEP | |||||||

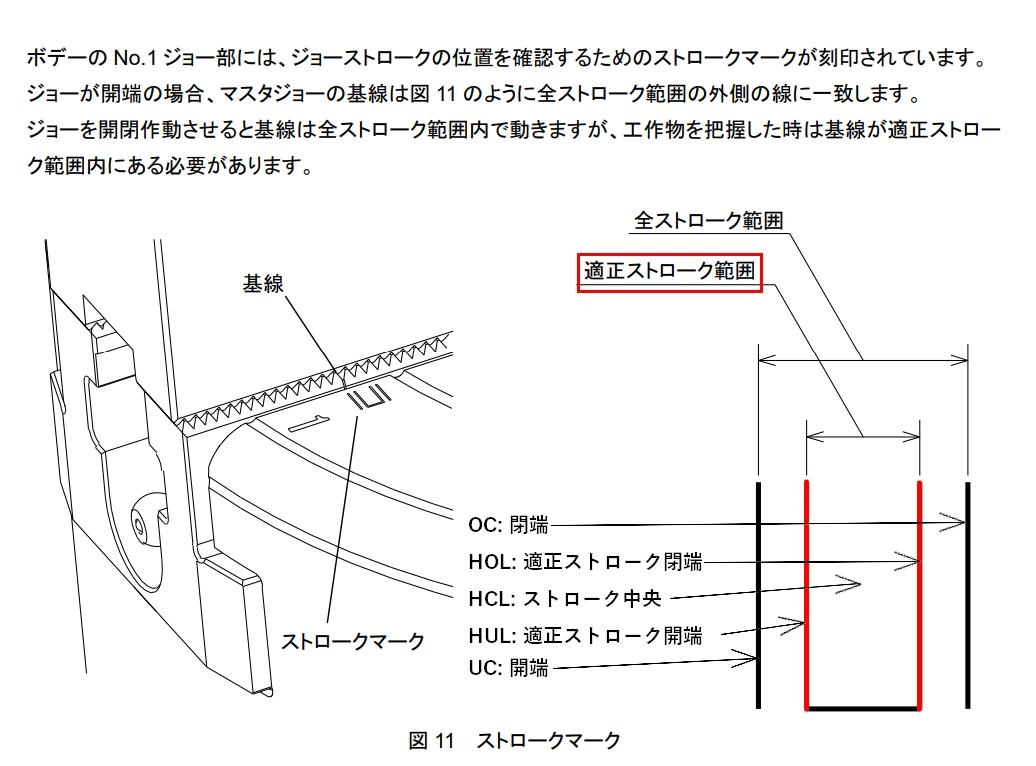

注) 藍色の3Dデータは爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
ピンクの3Dデータは爪の位置がストローク中央(HCL)、適正ストローク閉端(HOL)、適正ストローク開端(HUL) の3種類を含んでいます。
