ものづくりを未来する
大きなワークも安定加工
ウェッジタイプで大きな貫通穴
強力な把握力
高速回転にも対応
＊ＣＥ対応品
【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。
型 式 | B-15 | B-18 | B-21 | B-24 | B-28 | |
|---|---|---|---|---|---|---|
貫通穴径(mm) | 117.5 | 117.5 | 140 | 165 | 195 | |
把握径(mm) | 最大 | 381 | 450 | 530 | 610 | 700 |
最小 | 30 | 30 | 87 | 109 | 140 | |
ジョーストローク直径(mm) | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | |
プランジャストローク(mm) | 23 | 23 | 23 | 23 | 23 | |
許容最大入力(kN) | 71 | 71 | 90 | 90 | 90 | |
最大静的把握力(kN) | 180 | 180 | 234 | 234 | 234 | |
許容最高回転速度(min-1) | 2500 | 2000 | 1700 | 1400 | 1100 | |
慣性モーメント(kg・m2) | 2.273 | 4.451 | 8.95 | 16.6 | 29.14 | |
質量(kg) (標準ソフトジョー付) | 120 | 164 | 235 | 293 | 348 | |
適合シリンダ | ||||||

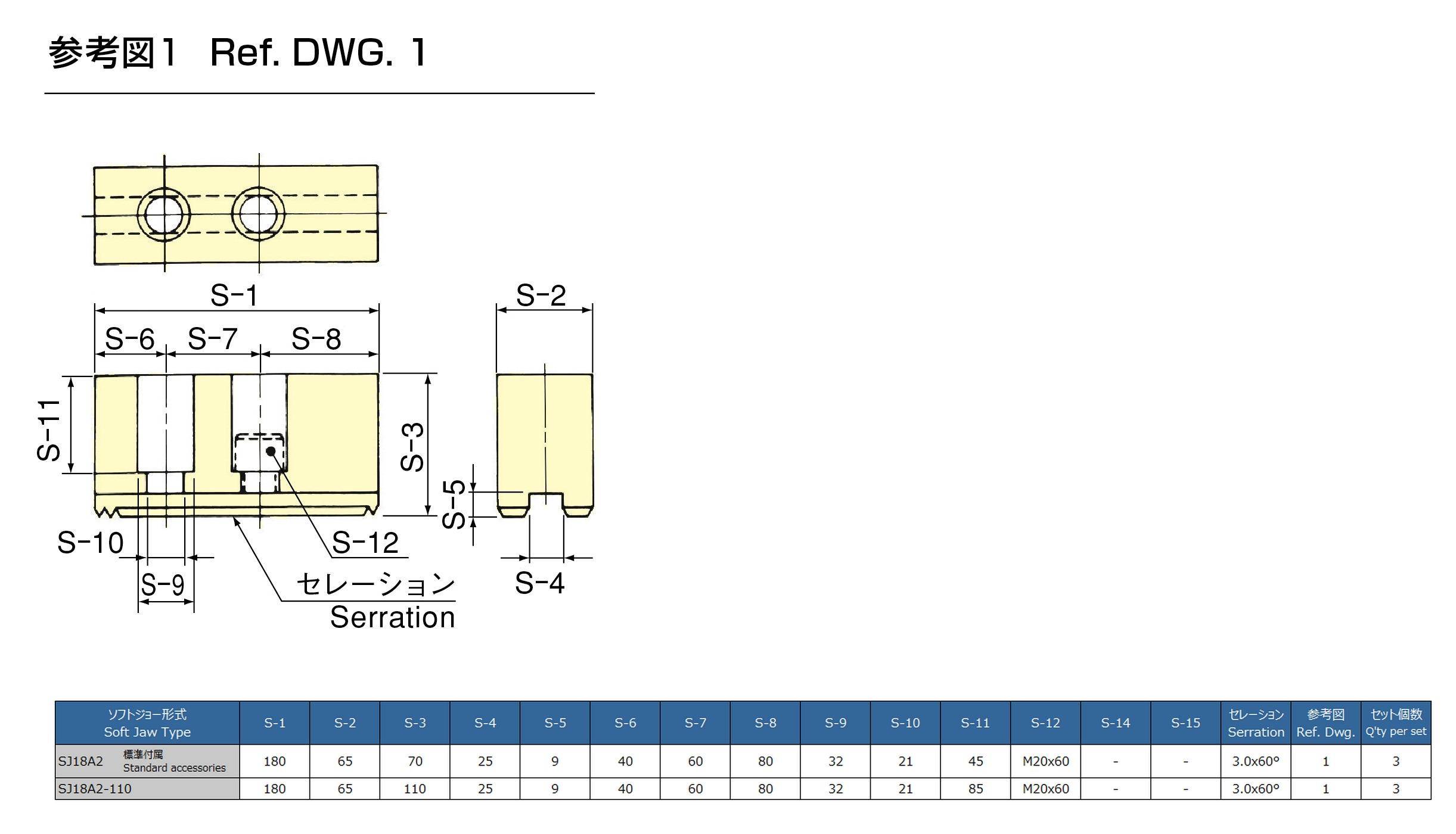

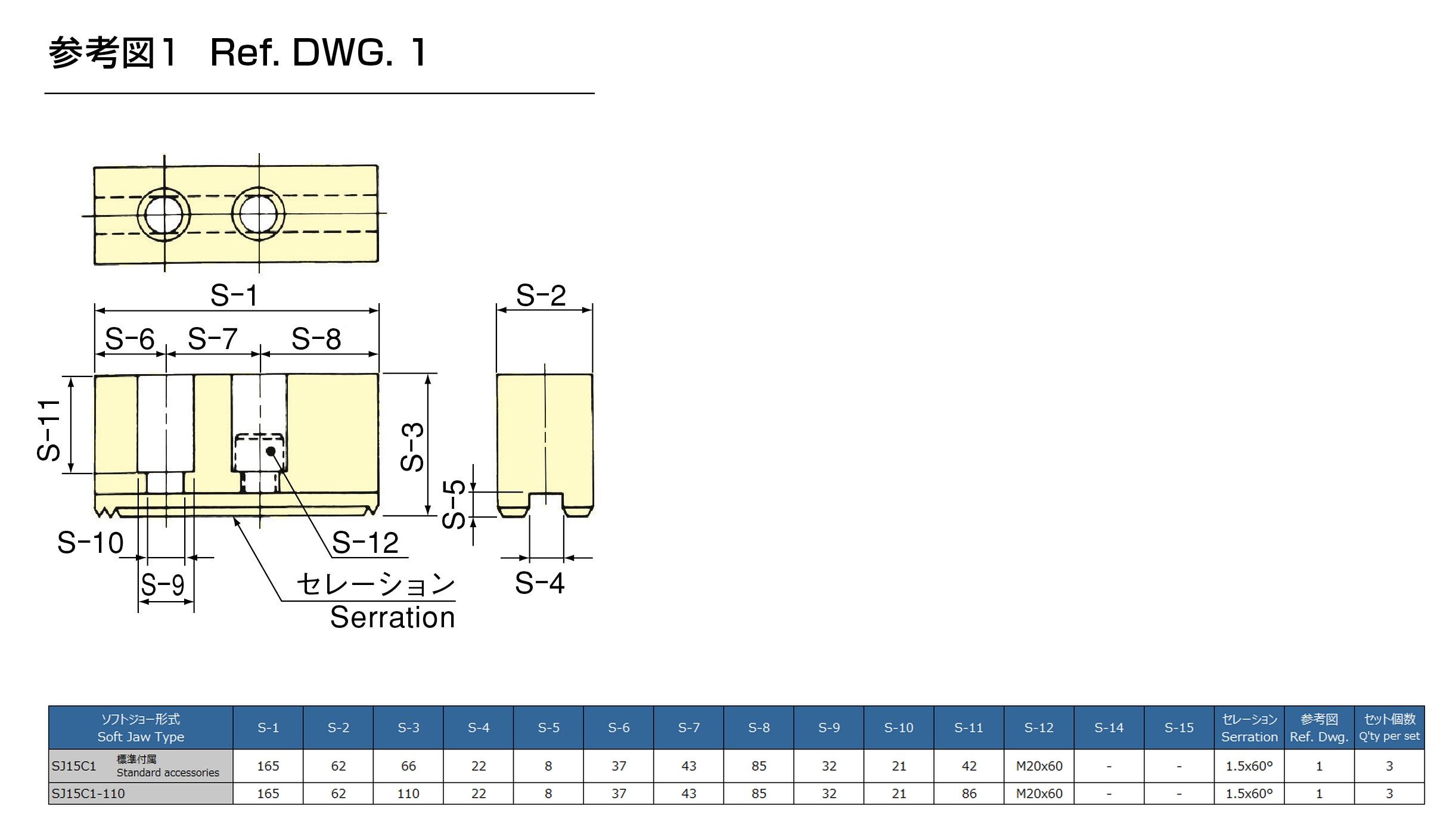

適合ソフトジョー | ||||||

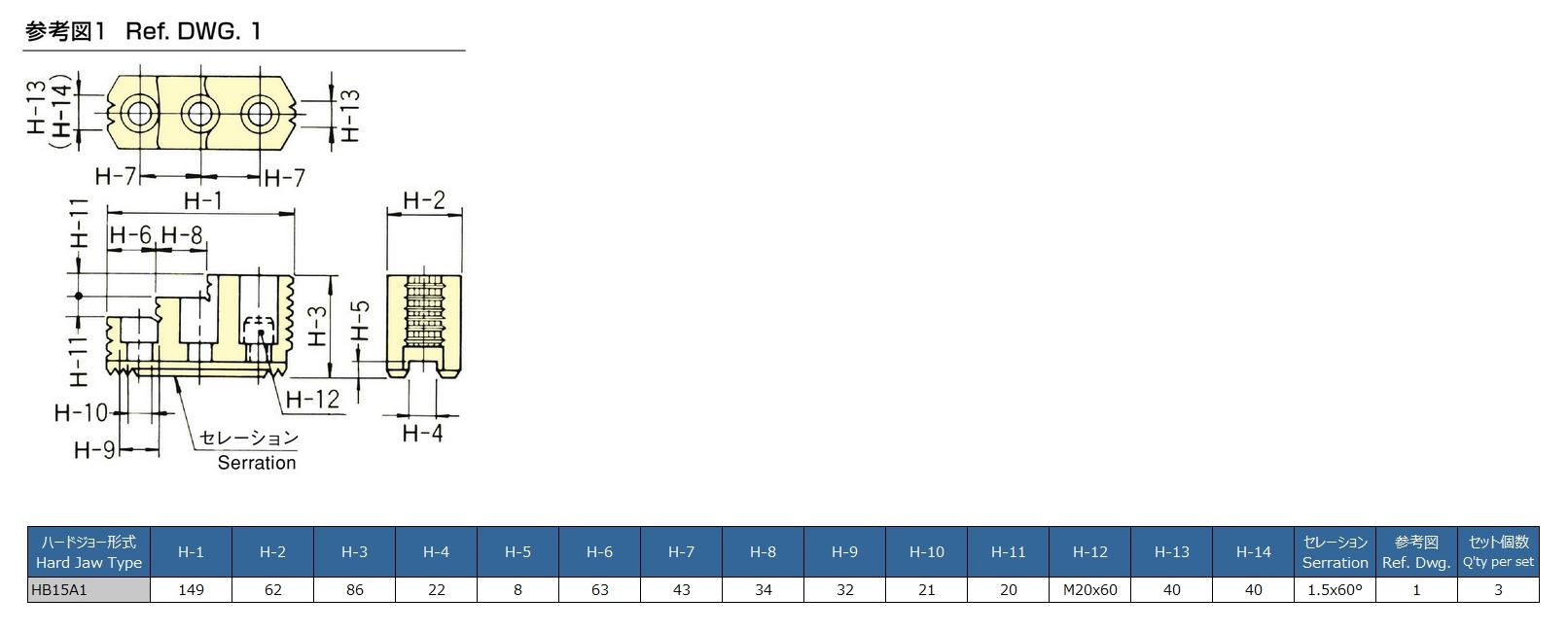

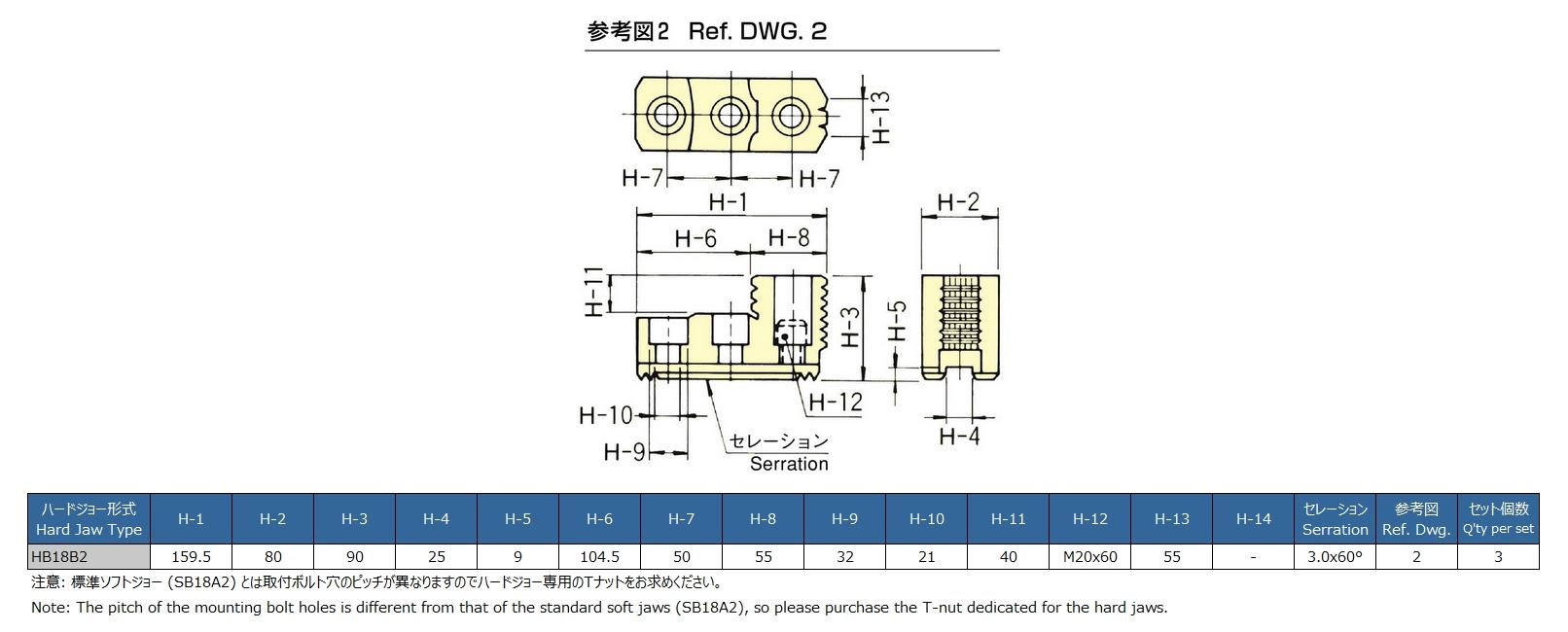

適合ハードジョー | ||||||
外形図 | 2D | |||||
― | ||||||
3D | ||||||
注) 3Dデータは爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
