切粉、切削水をダブルシャットアウト
プロテクタとスクレーパーがチャック内への切粉、切削水浸入防止
標準ジョーの使用 スクレーパーがボディ装着のため、特殊ジョーの使用不要で、設備コストを低減
＊ＣＥ対応品
型 式 | NV15C15 | NV18C15 | NV21C15 | NV24C15 | ||
|---|---|---|---|---|---|---|
把握径(mm) | 最大 | 381 | 450 | 530 | 610 | |
最小 | 72 | 133 | 69 | 152 | ||
ジョーストローク直径(mm) | 16 | 16 | 16 | 16 | ||
プランジャストローク(mm) | 35 | 35 | 35 | 35 | ||
許容最大入力(kN) | 82 | 82 | 82 | 82 | ||
最大静的把握力(kN) | 247 | 247 | 272 | 272 | ||
許容最高回転速度(min-1) | 2900 | 2600 | 1800 | 1700 | ||
慣性モーメント(kg・m2) | 2.7 | 4.1 | 7.6 | 12.8 | ||
質量(kg) | 139 | 166 | 227 | 282 | ||
適合シリンダ | ||||||
適合ソフトジョー | ||||||

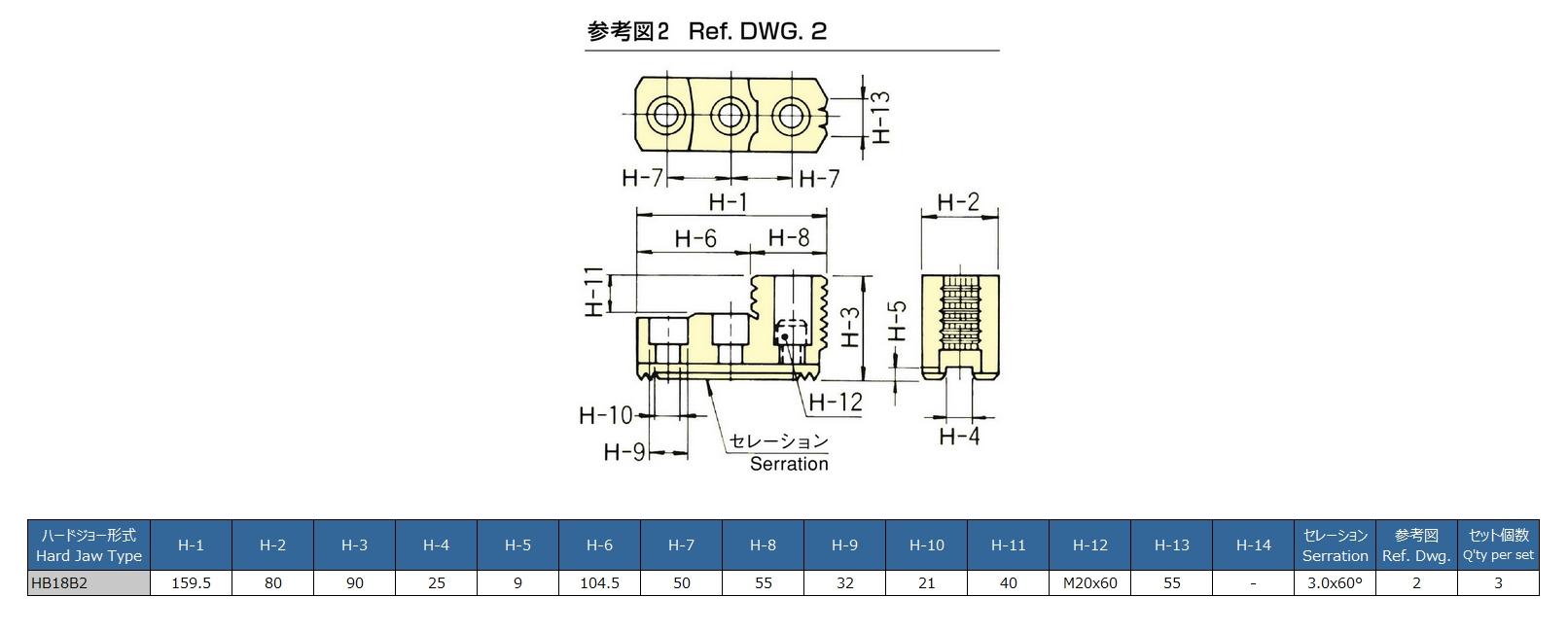

適合ハードジョー | ||||||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | Parasolid | |||||
STEP | ||||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
型 式 | NV28C15 | NV32C15 | NV36C15 | NV40C15 | ||
|---|---|---|---|---|---|---|
把握径(mm) | 最大 | 700 | 800 | 914 | 1000 | |
最小 | 152 | 152 | 152 | 152 | ||
ジョーストローク直径(mm) | 16 | 16 | 16 | 16 | ||
プランジャストローク(mm) | 35 | 35 | 35 | 35 | ||
許容最大入力(kN) | 82 | 82 | 82 | 82 | ||
最大静的把握力(kN) | 272 | 272 | 272 | 272 | ||
許容最高回転速度(min-1) | 1200 | 1100 | 1000 | 800 | ||
慣性モーメント(kg・m2) | 21.9 | 37.2 | 62.4 | 91.5 | ||
質量(kg) | 360 | 472 | 594 | 738 | ||
適合シリンダ | ||||||
適合ソフトジョー | ||||||
適合ハードジョー | ||||||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | Parasolid | |||||
STEP | ||||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
