フロント中空エアチャック UVE-Kシリーズ

エアシリンダ内蔵

UVE-Kシリーズ

【ご注意】チャック表面を上向きで使用する場合はご相談ください

カタログ（PDF）

取扱説明書（PDF）

【重要】以下の仕様表に記載されている許容最大空圧力、最大静的把握力は外径把握のときのものです。
内径把握で使用されるときには、空圧力は外径把握のときの1/2以下でご使用ください。

型　式		UVE160K	UVE200K	UVE250K	UVE315K	UVE400K
貫通穴径(mm)		38	50	60	92	120
把握径(mm)	最大	170	200	250	315	400
把握径(mm)	最小	12	8	18	48	89
ジョーストローク直径(mm)		8.4	8.4	9.8	9.8	14
プランジャストローク(mm)		24	24	28	28	40
許容最大空圧力(MPa)		0.6	0.6	0.6	0.6	0.6
最大静的把握力(kN)		45	54	90	111	210
許容最高回転速度(min^-1)		3600	3200	3000	2500	1800
慣性モーメント(kg・m²)		0.25	0.35	0.725	1.45	4.375
質量(kg)(標準ソフトジョー付)		29.5	38.5	61	81	145

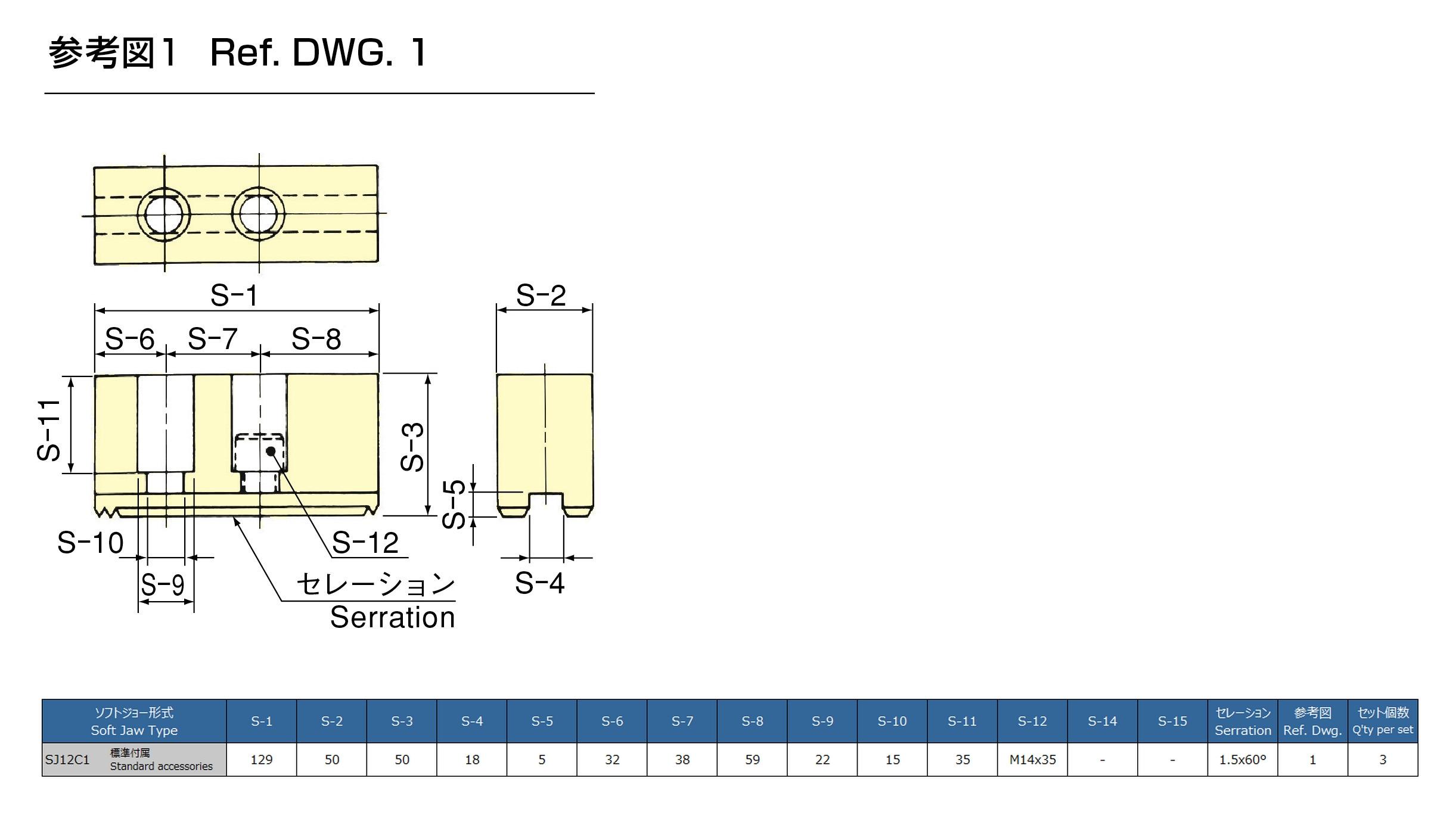

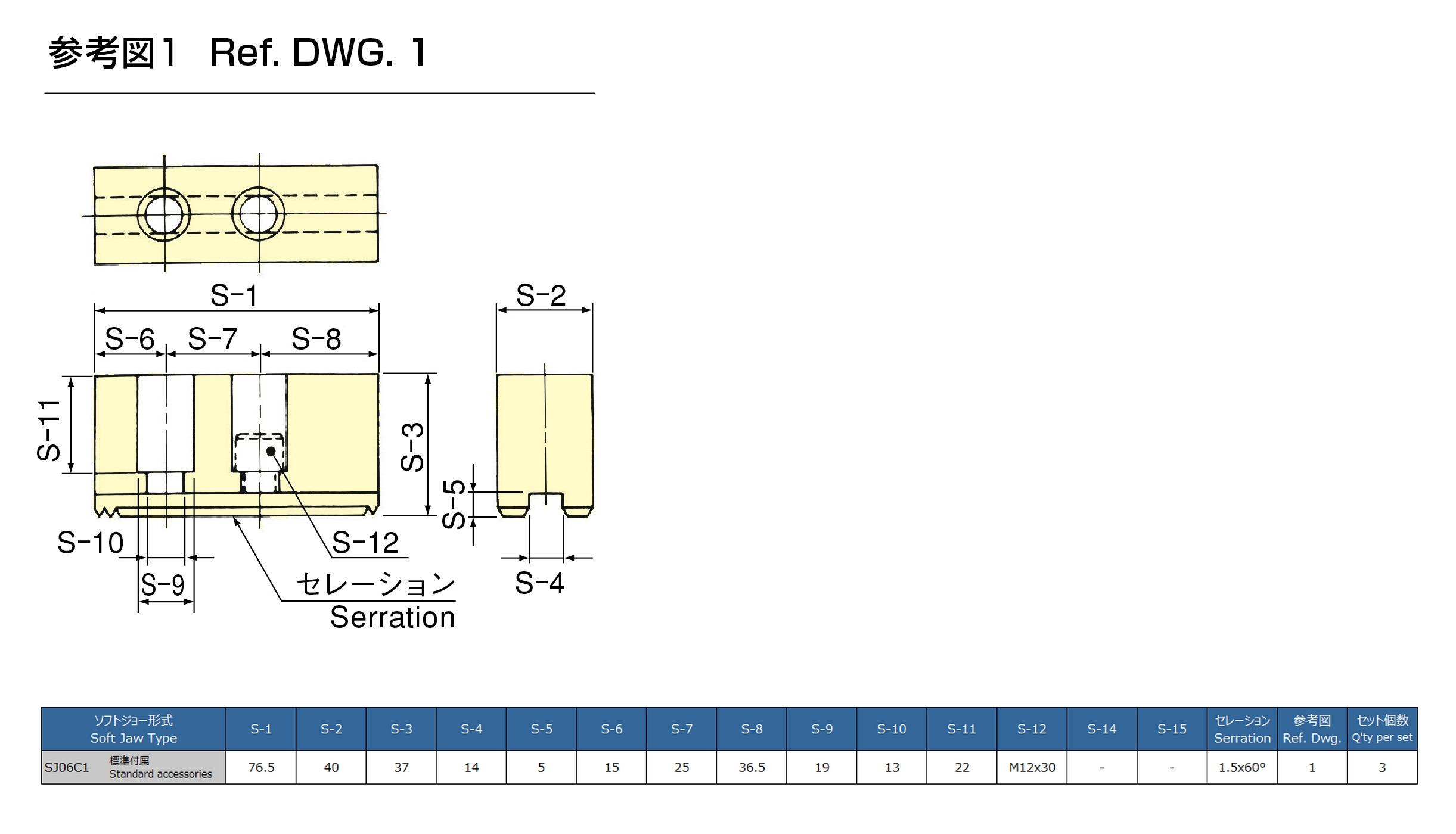

適合ソフトジョー注意) ジョー取付ボルトは付属していません		標準爪	標準爪･高爪	標準爪･高爪	標準爪	標準爪

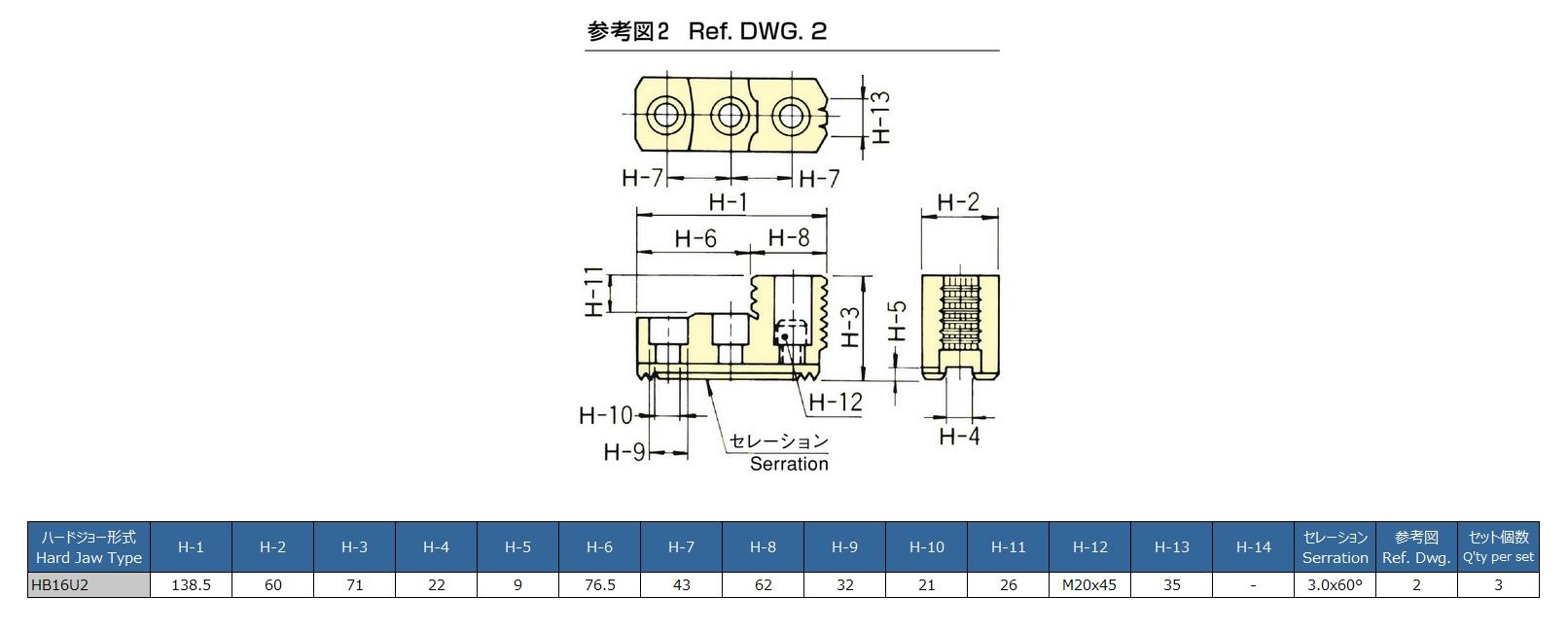

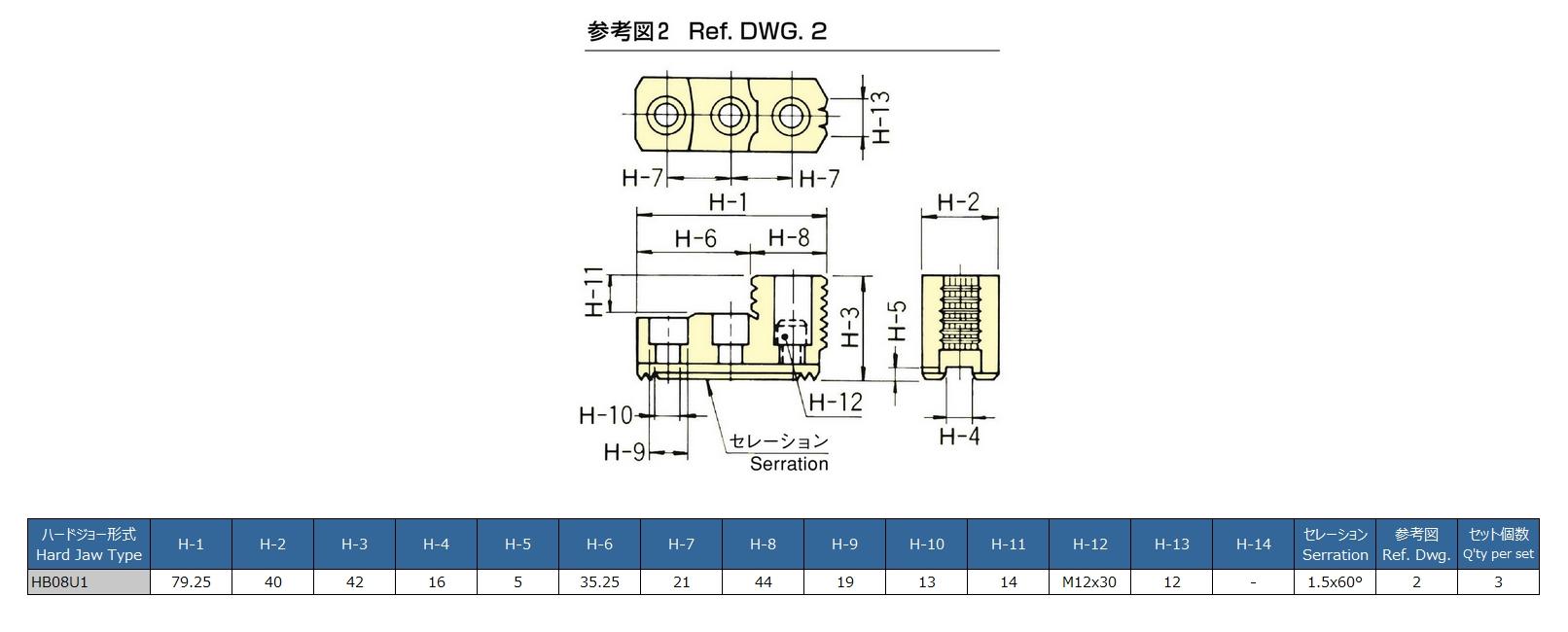

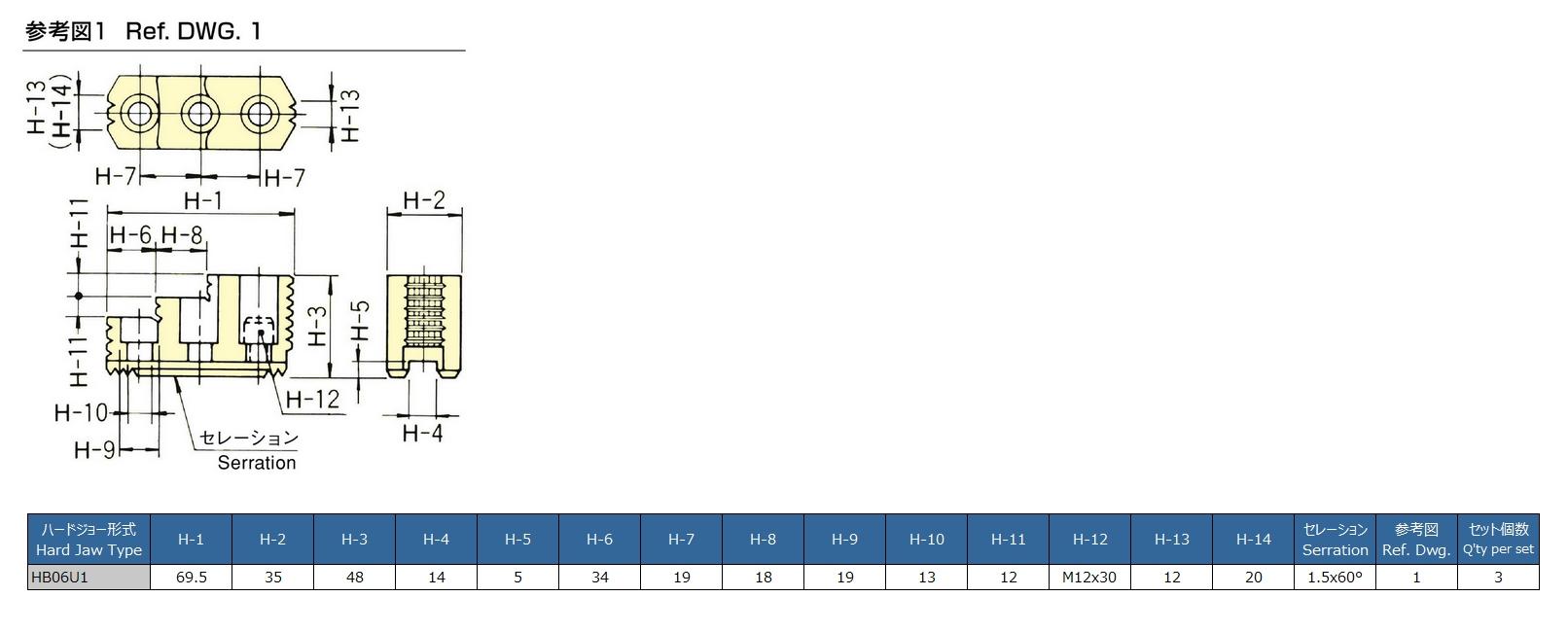

適合ハードジョー注意) ジョー取付ボルトは付属していません		HB06U1	HB08U1	HB08U1	HB12U1	HB16U2
外形図	2D	PDF	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG	DWG
	3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
	3D	STEP	STEP	STEP	STEP	STEP

注) 3Dデータは爪の位置が開端(UC)、適正ストローク開端(HUL)、ストローク中央(HCL)、適正ストローク閉端(HOL)、閉端(OC)の5位置を含んでいます。
