角材、楕円形状など異形物も確実把握
2爪チャック2台分の機能がひとつに
異形物の把握に最適
ロングストローク設計
セルフセンタリング構造
＊ＣＥ対応品
型 式 | HW-08 | HW-10 | HW-12 | HW-15 | ||
|---|---|---|---|---|---|---|
貫通穴径(mm) | - | - | - | - | ||
把握径(mm) | 最大 | 210 | 270 | 304 | 381 | |
最小 | 23 | 50 | 50 | 59 | ||
ジョーストローク直径(mm) | 13.2 | 16 | 16 | 17 | ||
プランジャストローク(mm) | 17 | 22 | 22 | 25 | ||
許容最大入力(kN) | 16.5 | 23 | 23 | 28 | ||
最大静的把握力(kN) | 28 | 42 | 42 | 54 | ||
許容最高回転速度(min-1) | 3000 | 2000 | 1500 | 1200 | ||
慣性モーメント(kg・m2) | 0.153 | 0.5 | 0.7 | 2.25 | ||
質量(kg)(標準ソフトジョー付) | 23 | 50 | 58 | 118 | ||
適合シリンダ | ||||||

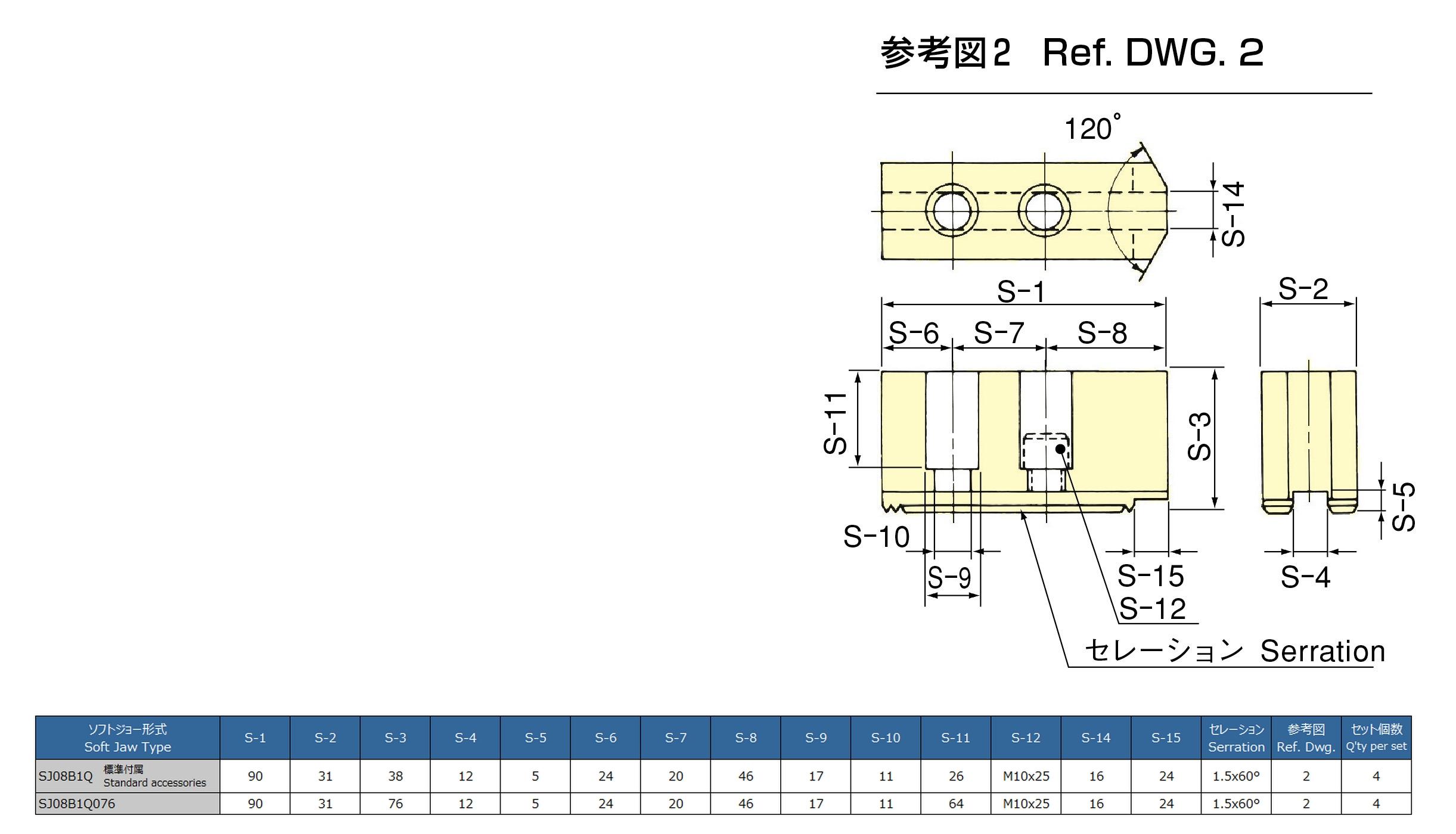

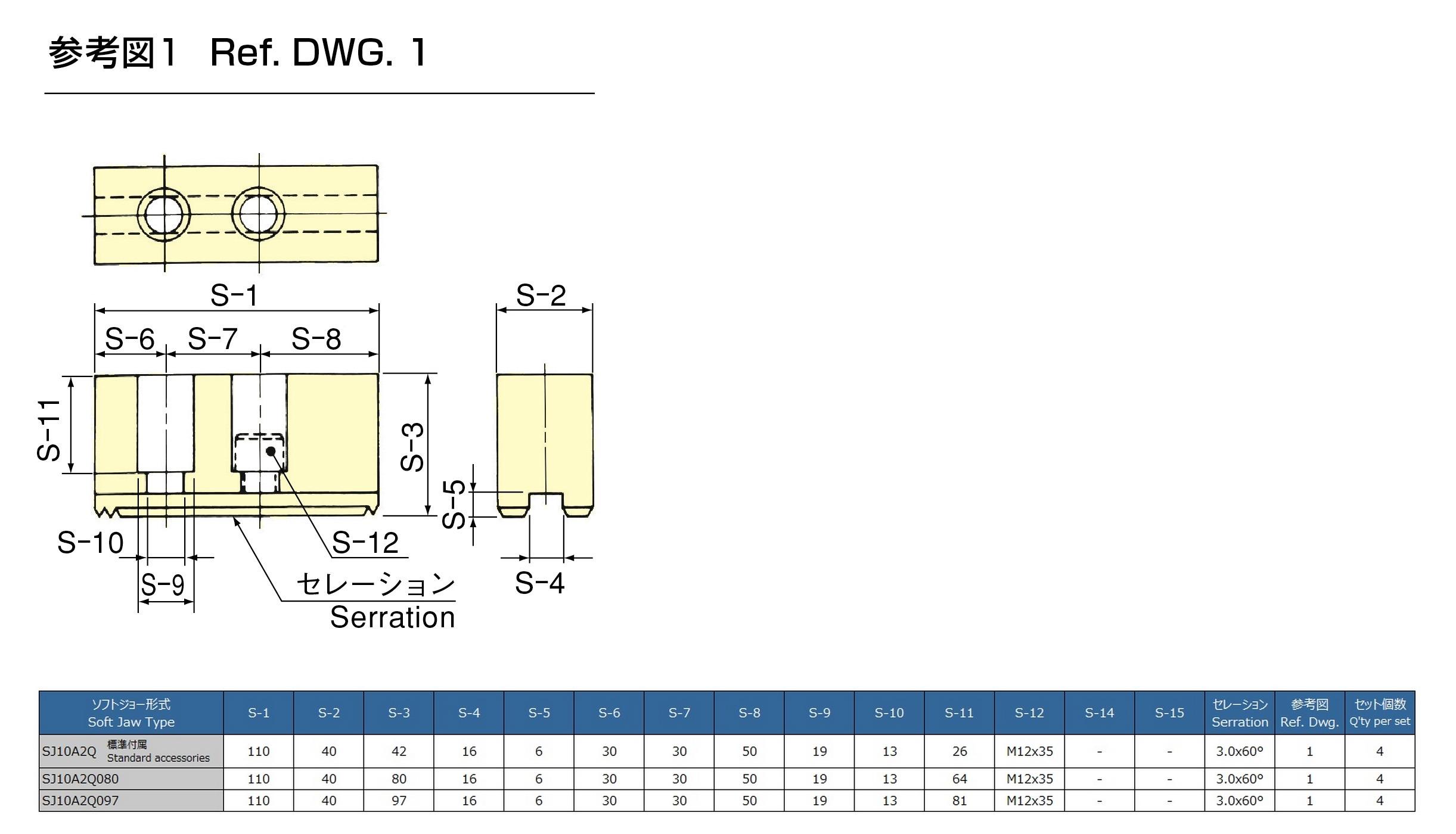

適合ソフトジョー | ||||||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | Parasolid | |||||
STEP | ||||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
