高剛性ボディで安定加工
サイドウエッジ機構により、浮上がり・耐久性が約30％向上
B-200シリーズと取付互換性有り
＊ＣＥ対応品
【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです。
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。
型 式 | BS306 | BS308 | BS310 | ||
|---|---|---|---|---|---|
貫通穴径(mm) | 45 | 52 | 75 | ||
把握径(mm) | 最大 | 169 | 210 | 254 | |
最小 | 26 | 19 | 34 | ||
ジョーストローク直径(mm) | 5.5 | 7.5 | 9.1 | ||
プランジャストローク (mm) | 12 | 14 | 17 | ||
許容最大入力(kN) | 22 | 34.8 | 43 | ||
最大静的把握力(kN) | 55 | 84 | 105.8 | ||
許容最高回転速度 (min-1) | 6000 | 5000 | 4200 | ||
慣性モーメント (kg・m2) | 0.06 | 0.125 | 0.325 | ||
質量(kg) (標準ソフトジョー付) | 11.5 | 22.5 | 34.5 | ||
適合シリンダ | |||||
適合ソフトジョー | |||||

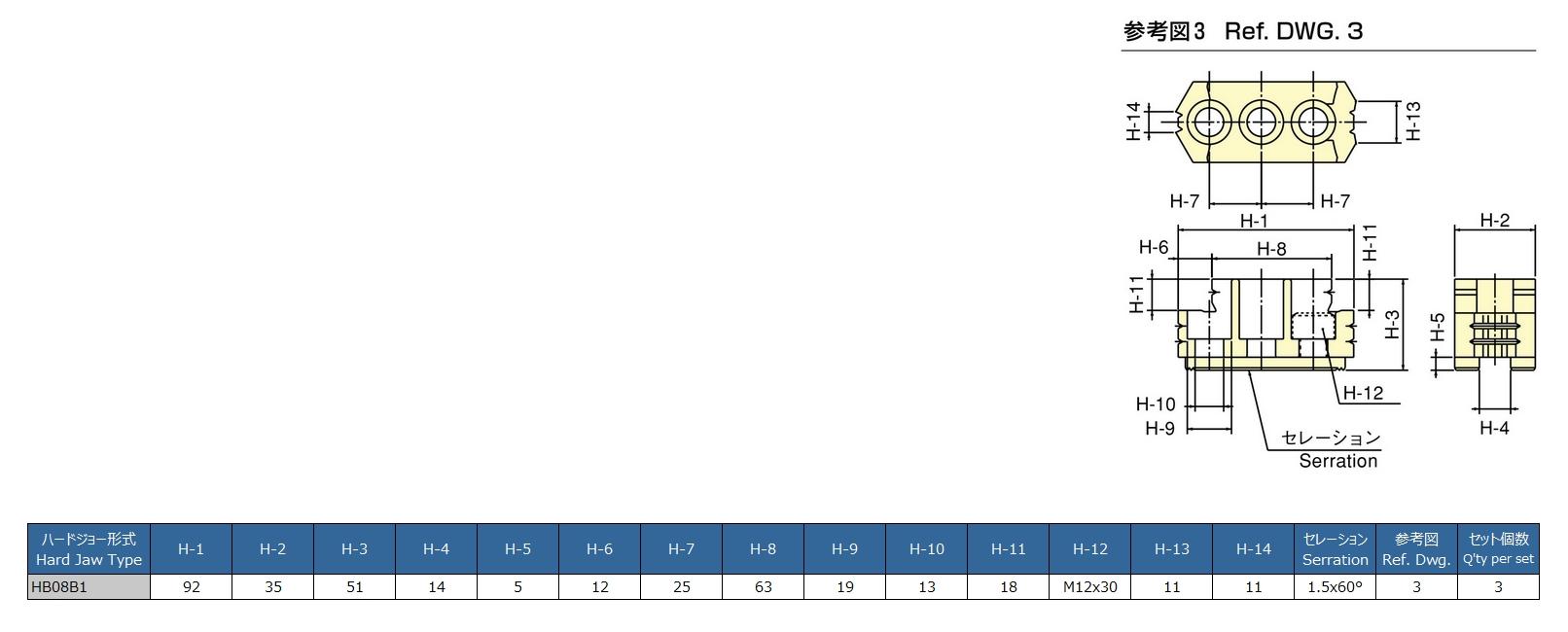

適合ハードジョー | |||||
外形図 | 2D | ||||
TIF | |||||
DXF | |||||
DWG | |||||
3D | Parasolid | ||||
STEP | |||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
