クイックジョーチェンジチャックQB300シリーズ

多品種少量の加工に最適

QB300シリーズ

＊ＣＥ対応品

QB300NがCE対応品になりますジョー交換用ハンドル以外はQB300と同じになります

カタログ（PDF）

取扱説明書（PDF）

【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです。
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。

型　式		QB306	QB308	QB310	QB312
貫通穴径(mm)		45	52	75	91
把握径(mm)	最大	140	180	210	250
把握径(mm)	最小	8	15	23	32
ジョーストローク直径(mm)		5.5	7.4	8.8	10.6
プランジャストローク(mm)		12	16	19	23
許容最大入力(kN)		22	34	43	55
最大静的把握力(kN)		57	84	111	144
最高回転数(min^-1)		5500	4500	4000	3000
慣性モーメント(kg・m²)		0.058	0.173	0.318	0.745
質量(kg)(標準ソフトジョー付)		12.6	23.2	35	56
適合シリンダ		S1246	S1552	S1875	S2091

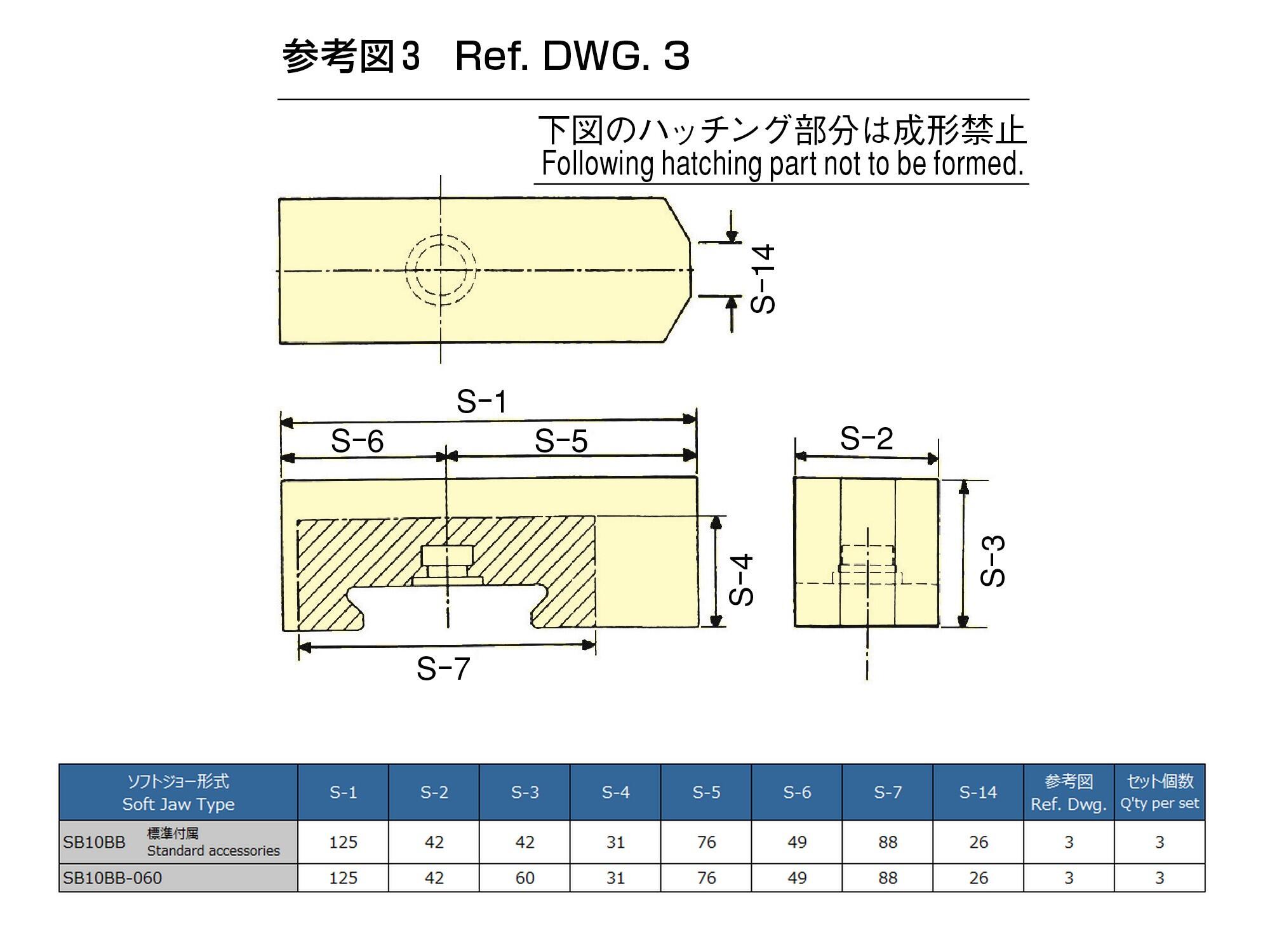

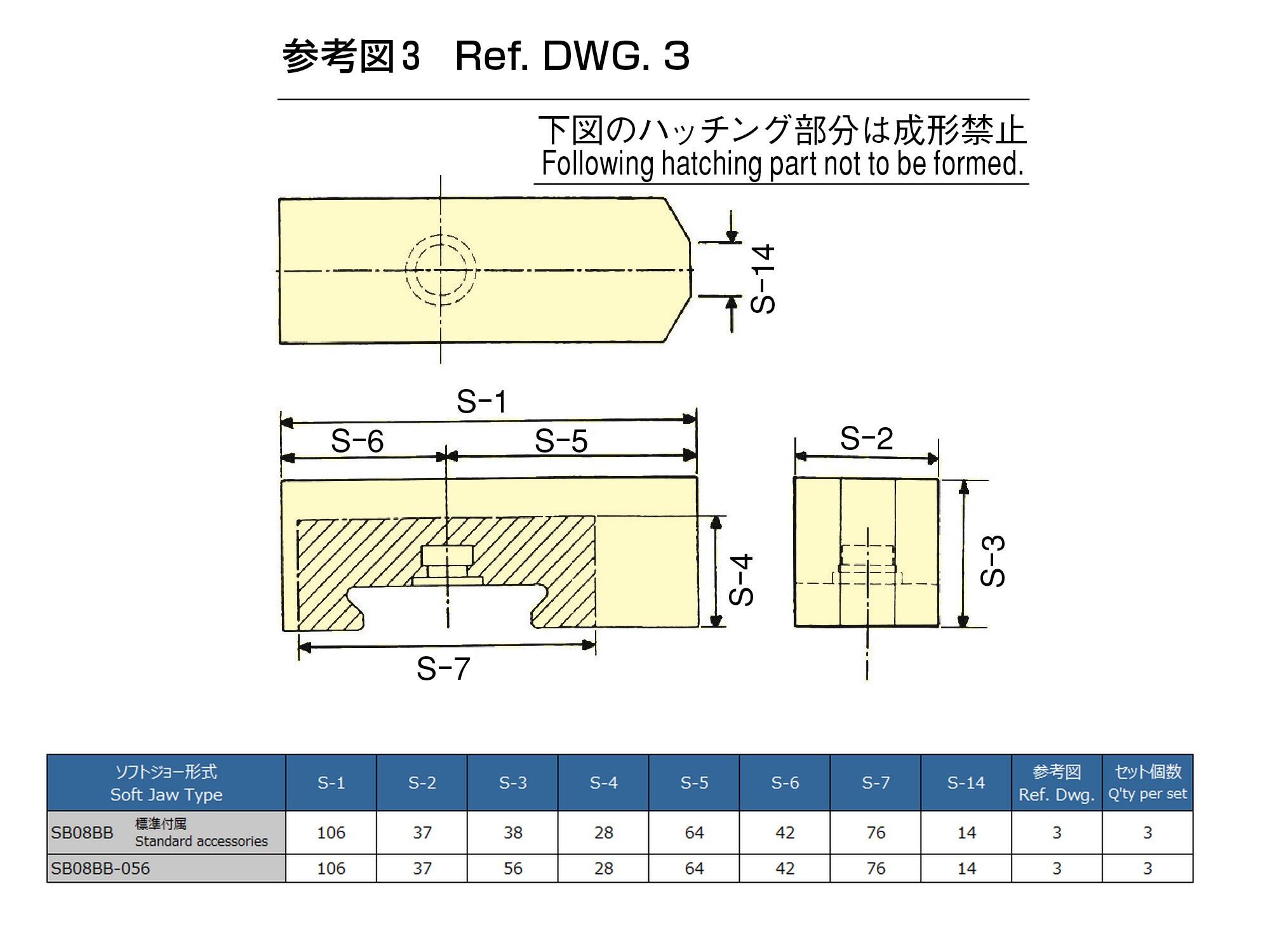

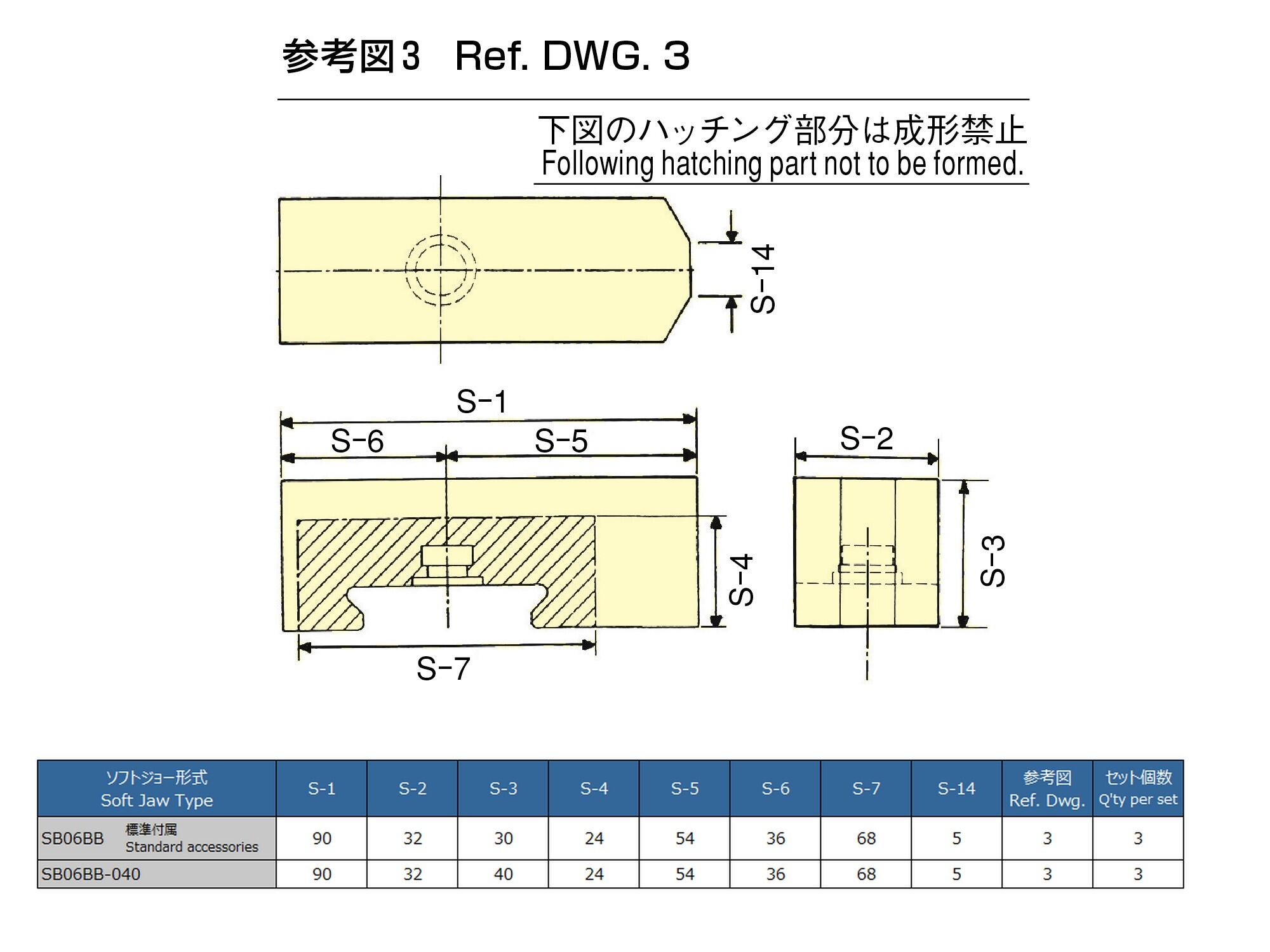

適合ソフトジョー		標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪
外形図	2D	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG
	3D				Parasolid
					STEP
					Parasolid
					STEP

注) 藍色の3Dデータは爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
ピンクの3Dデータは爪の位置がストローク中央(HCL)、適正ストローク閉端(HOL)、適正ストローク開端(HUL) の3種類を含んでいます。
