世界が認めたスタンダードチャック
ウェッジタイプで大きな貫通穴
強力な把握力
高速回転にも対応
＊ＣＥ対応品
【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです。
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。
型 式 | B-204 | B-205 | B- 206 | B-208 | ||
|---|---|---|---|---|---|---|
貫通穴径(mm) | 26 | 33 | 45 | 52 | ||
把握径(mm) | 最大 | 110 | 135 | 169 | 210 | |
最小 | 7 | 12 | 16 | 13 | ||
ジョーストローク直径(mm) | 5.4 | 5.4 | 5.5 | 7.4 | ||
プランジャストローク(mm) | 10 | 10 | 12 | 16 | ||
許容最大入力(kN) | 14 | 17.5 | 22 | 34.8 | ||
最大静的把握力(kN) | 28.5 | 36 | 57 | 86 | ||
許容最高回転速度(min-1) | 8000 | 7000 | 6000 | 5000 | ||
慣性モーメント(kg・m2) | 0.007 | 0.018 | 0.058 | 0.17 | ||
質量(kg)(標準ソフトジョー付) | 4 | 6.7 | 11.9 | 22.3 | ||
適合シリンダ | ||||||

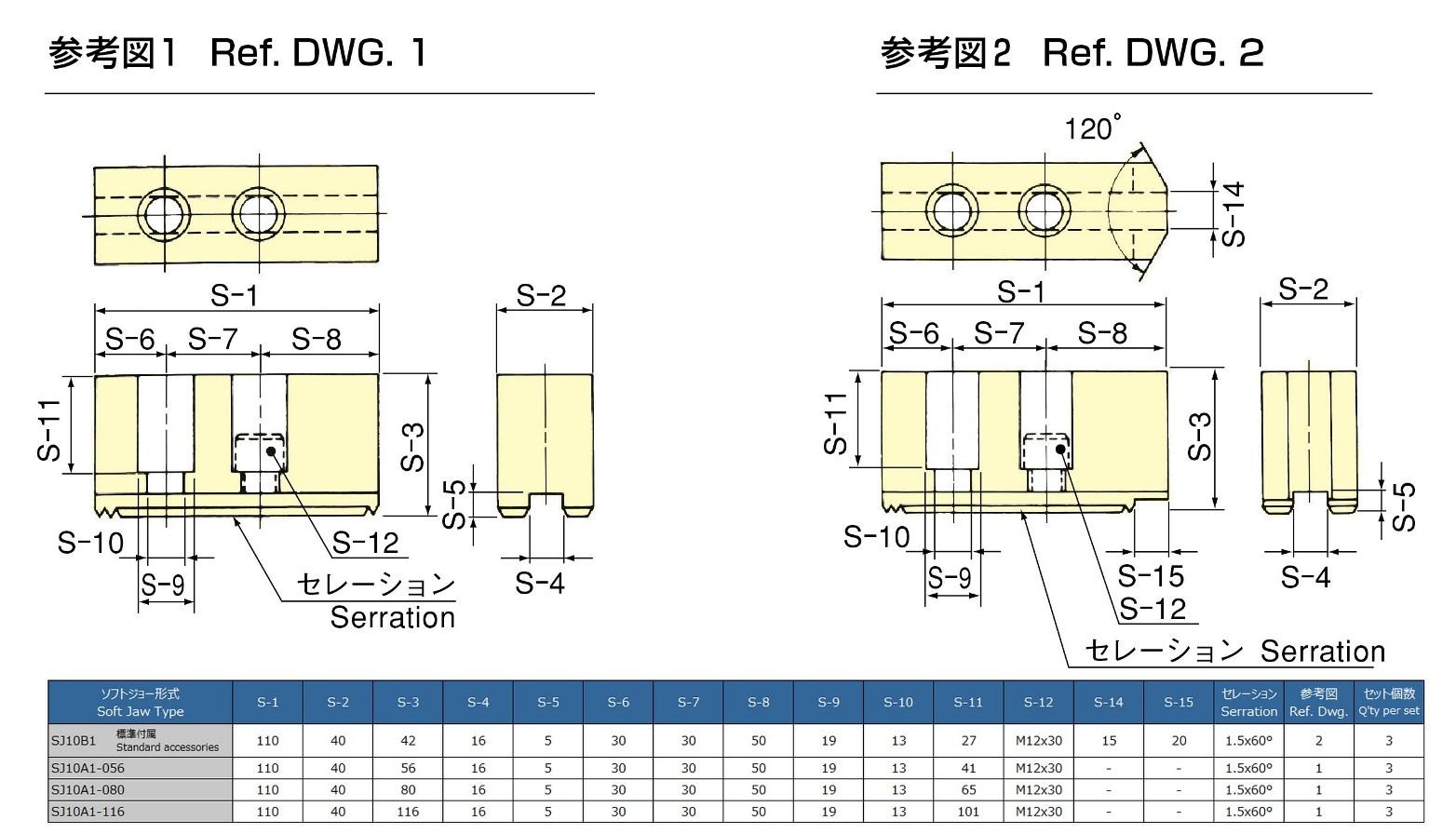

適合ソフトジョー | ||||||

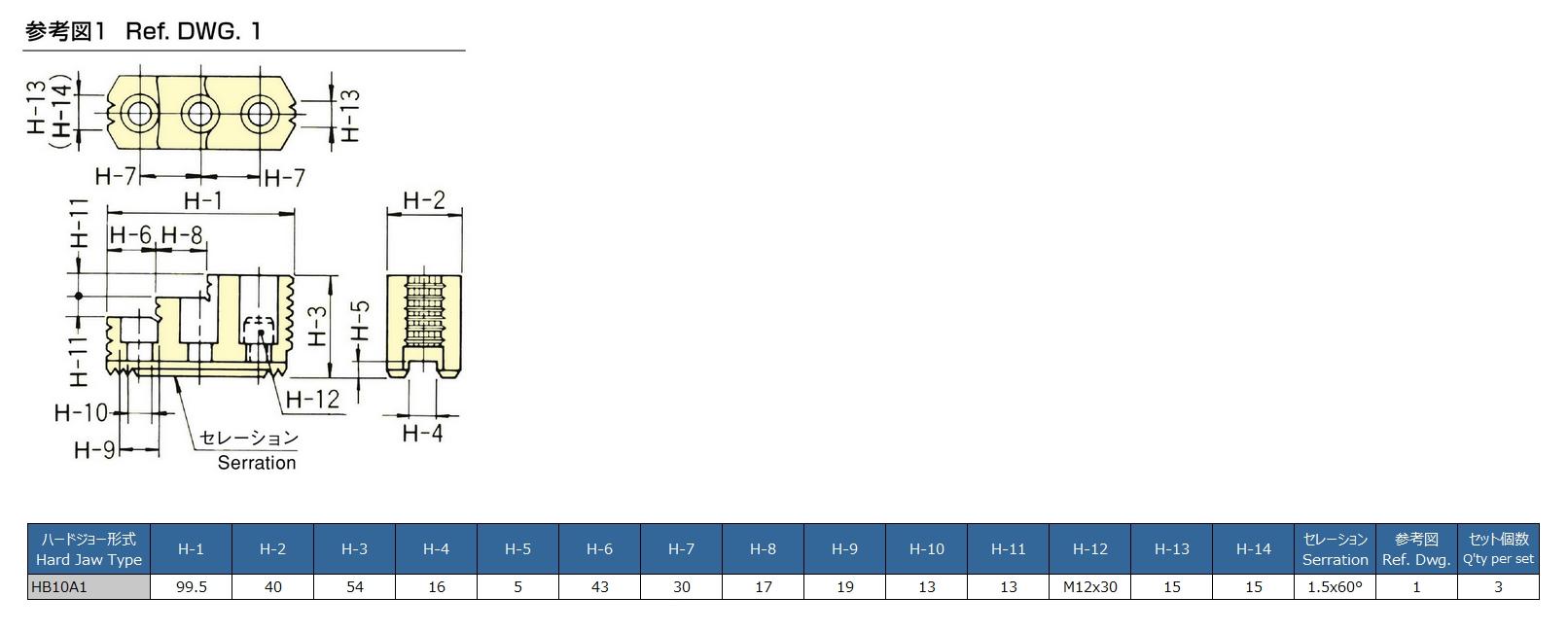

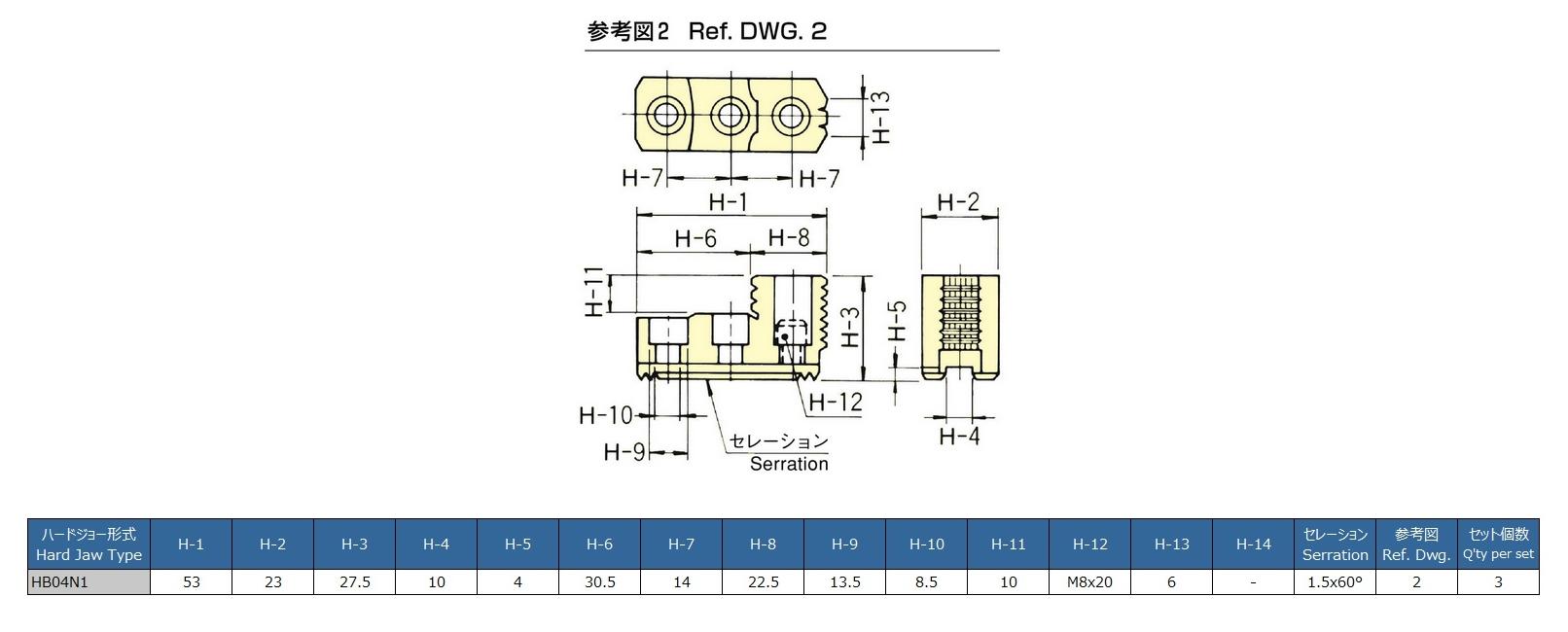

適合ハードジョー | ||||||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | Parasolid | |||||
STEP | ||||||
型 式 | B-210 | B-212 | B- 215 | ||
|---|---|---|---|---|---|
貫通穴径(mm) | 75 | 91 | 100 | ||
把握径(mm) | 最大 | 254 | 304 | 381 | |
最小 | 31 | 34 | 50 | ||
ジョーストローク直径(mm) | 8.8 | 10.6 | 10.6 | ||
プランジャストローク(mm) | 19 | 23 | 23 | ||
許容最大入力(kN) | 43 | 55 | 98 | ||
最大静的把握力(kN) | 111 | 144 | 249 | ||
許容最高回転速度(min-1) | 4200 | 3300 | 2800 | ||
慣性モーメント(kg・m2) | 0.315 | 0.738 | 2.2 | ||
質量(kg) (標準ソフトジョー付) | 34.5 | 55.3 | 116 | ||
適合シリンダ | |||||

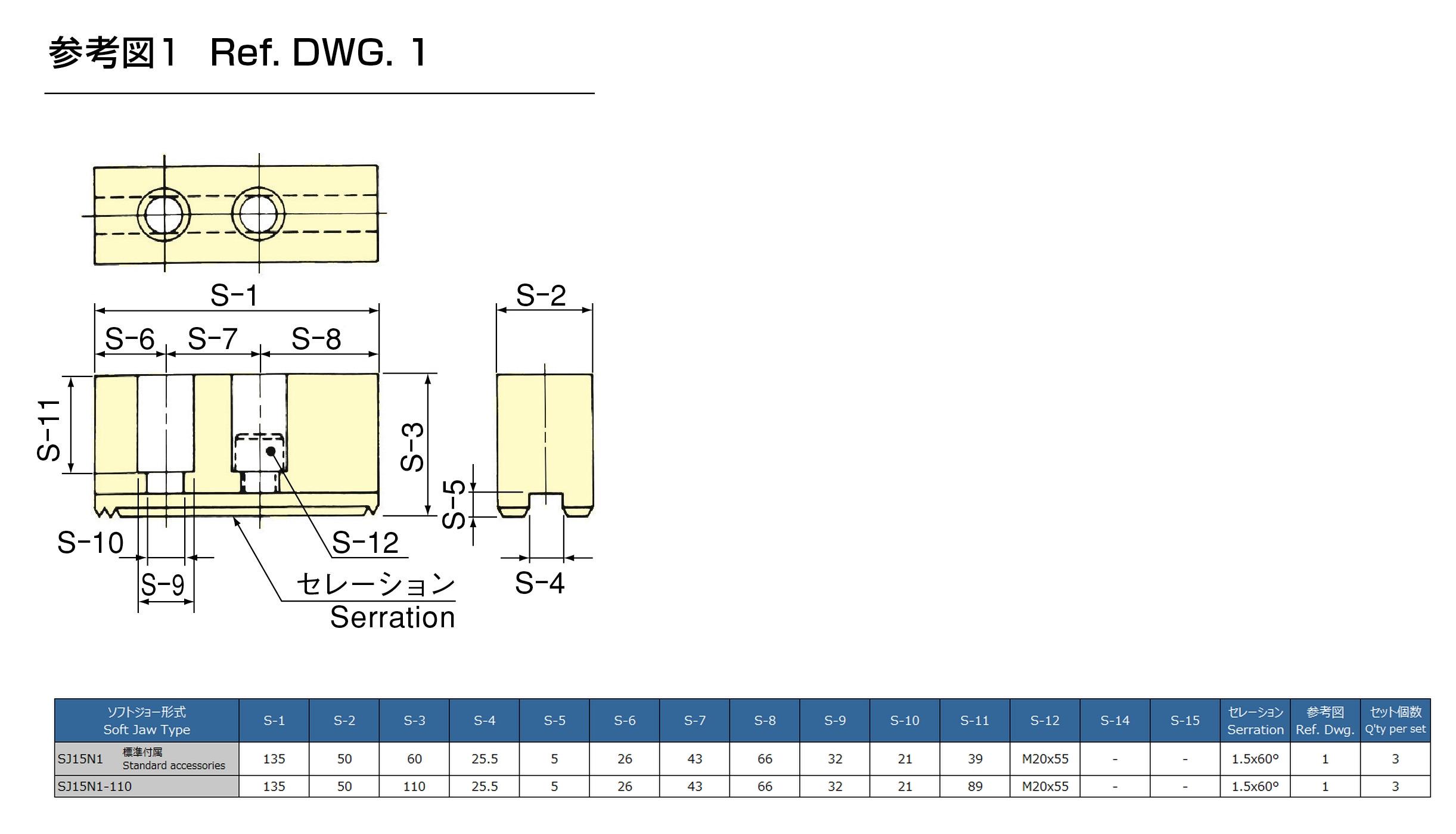

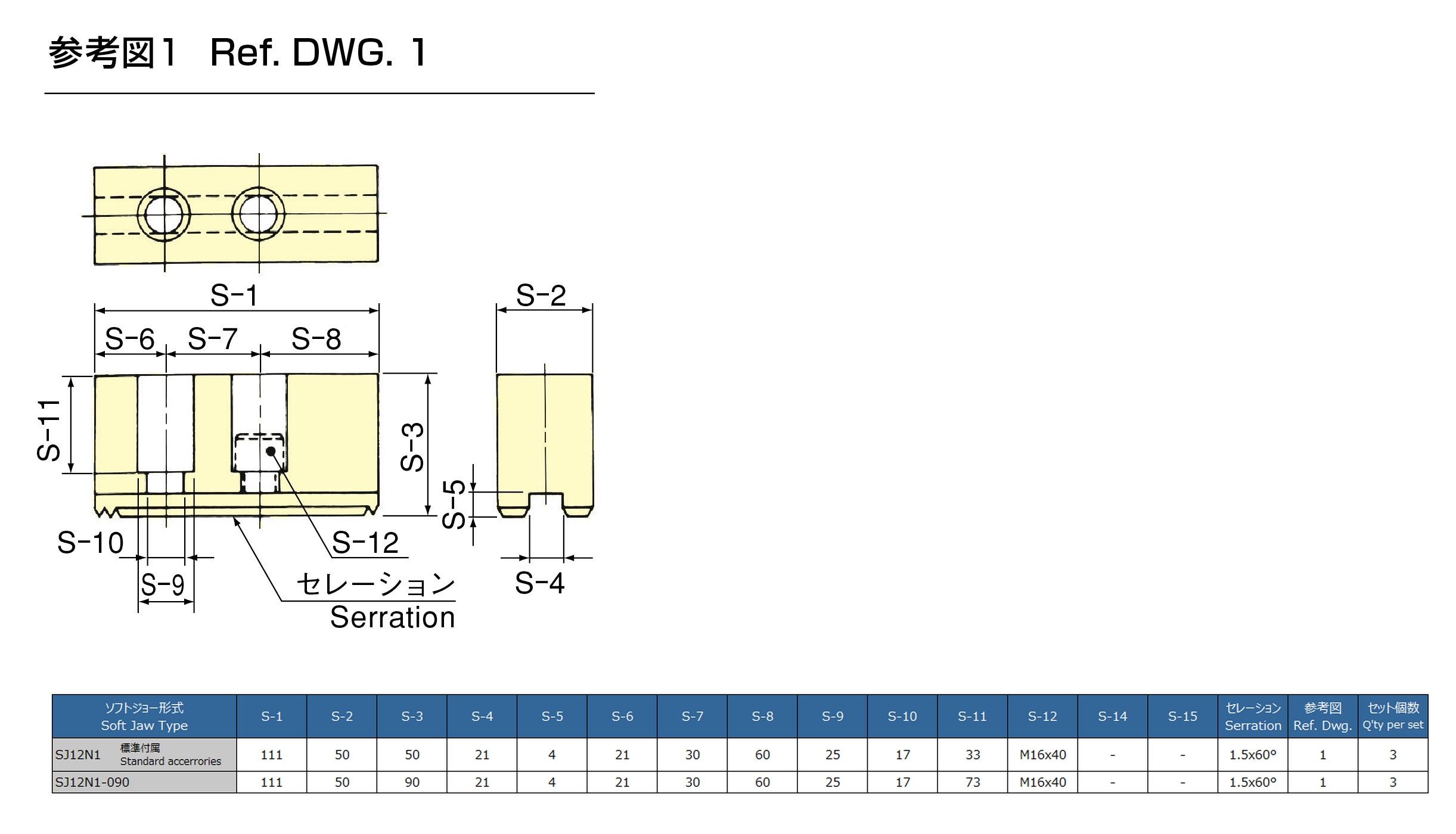

適合ソフトジョー | |||||
適合ハードジョー | |||||
外形図 | 2D | ||||
TIF | |||||
DXF | |||||
DWG | |||||
3D | Parasolid | ||||
STEP | |||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
