中実パワーチャック Nシリーズ

高耐久なのに低コスト

Nシリーズ

＊ＣＥ対応品

Nシリーズ

N-Aシリーズ

取扱説明書（PDF）

型　式			N-04	N-05	N-06	N-08	N-10
貫通穴径(mm)			-	-	-	-	-
把握径(mm)		最大	110	135	165	210	254
把握径(mm)		最小	6	16	15	23	24
ジョーストローク直径(mm)			6.4	6.4	8.5	8.8	8.8
プランジャストローク(mm)			15	15	20	21	25
許容最大入力(kN)			8.2	8.2	18	25	29
最大静的把握力(kN)			22.8	25.2	52.5	75	108
許容最高回転速度(min^-1)			6000	5500	5270	4760	4010
慣性モーメント(kg・m²)			0.008	0.015	0.045	0.138	0.3
質量(kg) (標準ソフトジョー付)			4.1	6.2	13	25	37
適合シリンダ		油圧	Y0715R	Y0715R	Y1020R	Y1225R	Y1225R
適合シリンダ		空圧	AY1315R	AY1315R	AY1720R	AY2225R	AY2225R

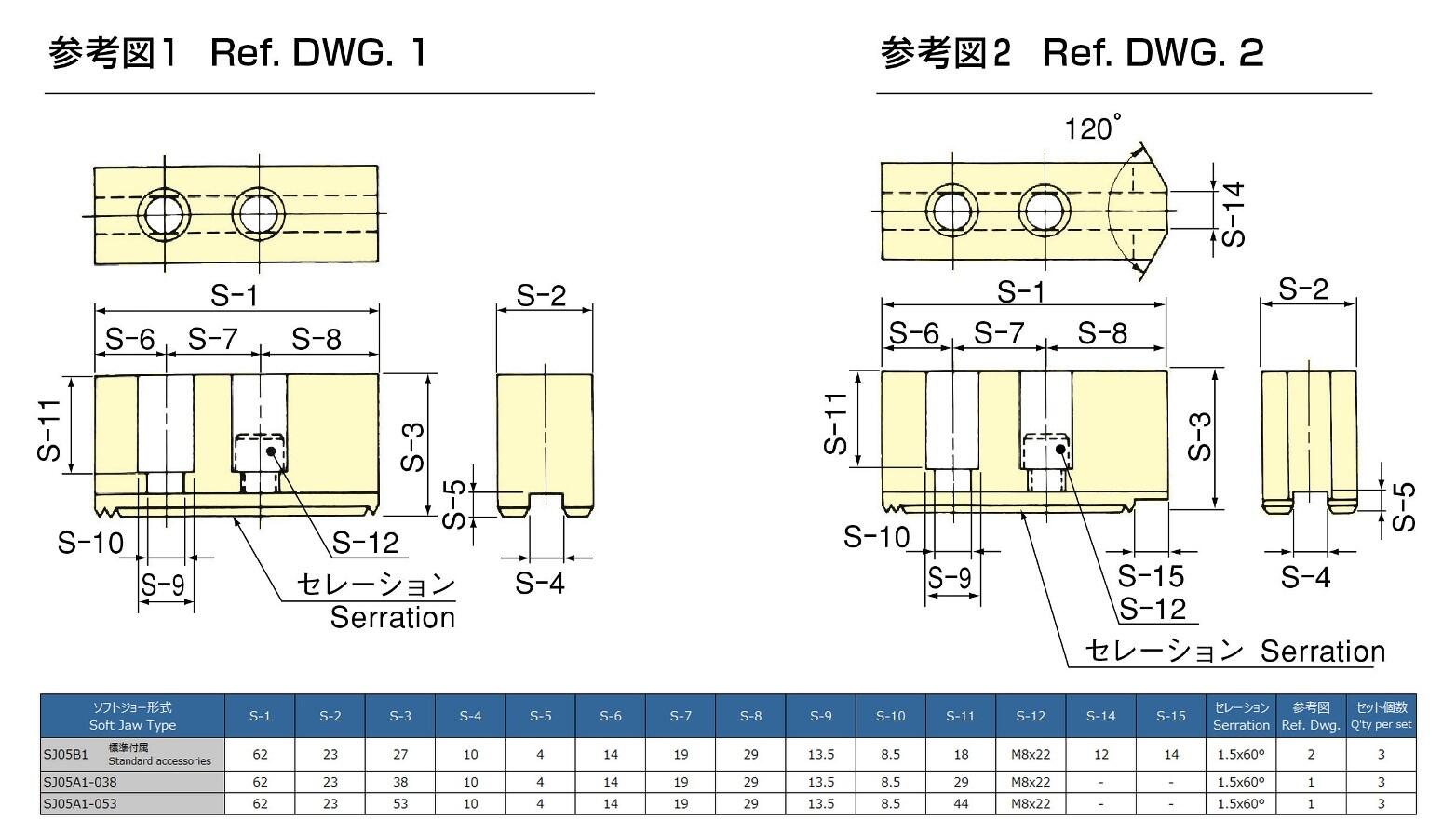

適合ソフトジョー注意) ジョー取付ボルトは付属していません			標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪

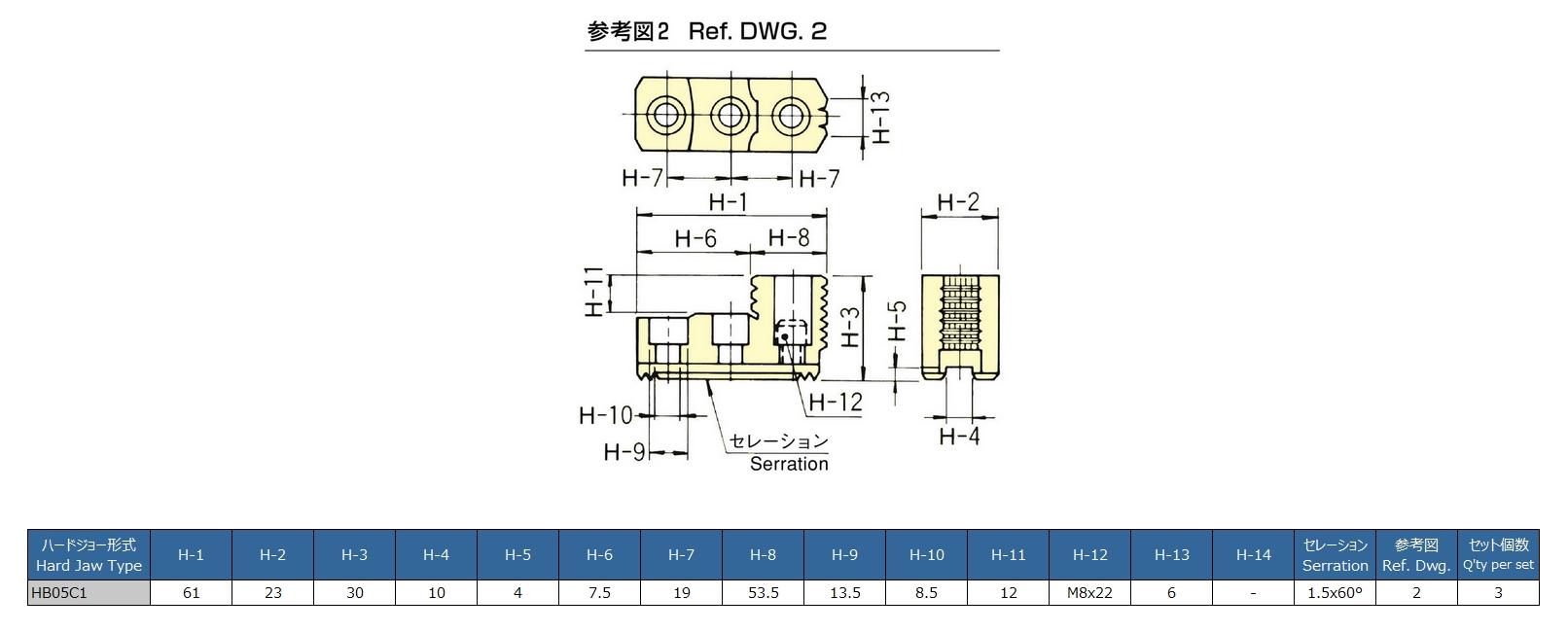

適合ハードジョー注意) ジョー取付ボルトは付属していません			HB04N1	HB05C1	HB06A1 HB06B1	HB08A1	HB10A1
外形図	2D	PDF	PDF	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG	DWG	DWG
	3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
	3D	STEP	STEP	STEP	STEP	STEP	STEP

注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。

型　式			N-12	N-15	N-18	N-21	N-24
貫通穴径(mm)			-	-	-	-	-
把握径(mm)		最大	304	381	450	530	610
把握径(mm)		最小	26	72	133	69	152
ジョーストローク直径(mm)			10.5	16	16	16	16
プランジャストローク(mm)			30	35	35	35	35
許容最大入力(kN)			41	82	82	82	82
最大静的把握力(kN)			156	249	249	273	273
許容最高回転速度(min^-1)			3380	3040	2710	1940	1760
慣性モーメント(kg・m²)			0.725	1.9	3.3	7.1	12.0
質量(kg) (標準ソフトジョー付)			57.3	101	126	198	252
適合シリンダ		油圧	Y1530R	Y2035R	Y2035R	Y2035R	Y2035R
適合シリンダ		空圧	-	-	-	-	-
適合ソフトジョー注意) ジョー取付ボルトは付属していません			標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪
適合ハードジョー注意) ジョー取付ボルトは付属していません			HB12B1	HB15N1	HB15N1	HB18B2	HB18B2
外形図	2D	PDF	PDF	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG	DWG	DWG
	3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
	3D	STEP	STEP	STEP	STEP	STEP	STEP

注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
