3爪平行グリッパ - NTS3シリーズ

高品質･高耐久のスタンダードモデル

NTS3シリーズ

カタログ（PDF）

取扱説明書（PDF）

注１　空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。

注２　リードスイッチでジョーストロークを検出される場合は、商品の外周に取付溝を用意していますので、その溝を利用してリードスイッチを取り付けてください。
リードスイッチは最大4個まで取付け可能です。

注３　近接スイッチでジョーストロークを直接検出される場合は別途近接スイッチブラケットをお求めください。

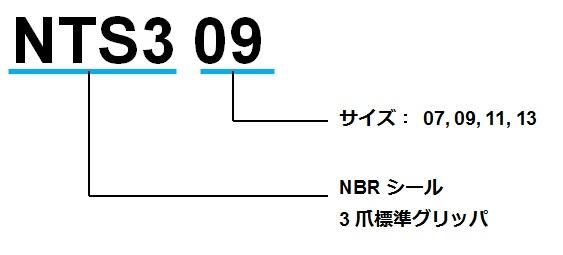

型　式	直径でのジョーストローク (mm)	把持力 F^(注2)			繰り返し精度 (mm)	本体質量 (kg)	流体消費量 (cm³/往復)	使用空圧力 (MPa)	周囲温度 (℃)
型　式	直径でのジョーストローク (mm)	測定距離^(注1) L(mm)	外径把持 (N)	内径把持 (N)	繰り返し精度 (mm)	本体質量 (kg)	流体消費量 (cm³/往復)	使用空圧力 (MPa)	周囲温度 (℃)
NTS307	12	10	750	800	±0.01	0.40	24.1	0.2～0.8	5～60
NTS309	16	20	1010	1120	±0.01	0.70	50.2	0.2～0.8	5～60
NTS311	20	20	1810	1930	±0.01	1.21	112	0.2～0.8	5～60
NTS313	24	20	3180	3400	±0.01	2.25	201	0.2～0.8	5～60
NTS317	32	20	6400	6900	±0.01	4.53	505.8	0.2～0.8	5～60

(注1) 測定距離はマスタージョー上面から把握中心までの距離です。
(注2) 把持力は供給空圧力0.6MPaでの値です。

各グリッパの許容負荷は以下のリンクで確認してください。
グリッパ許容負荷

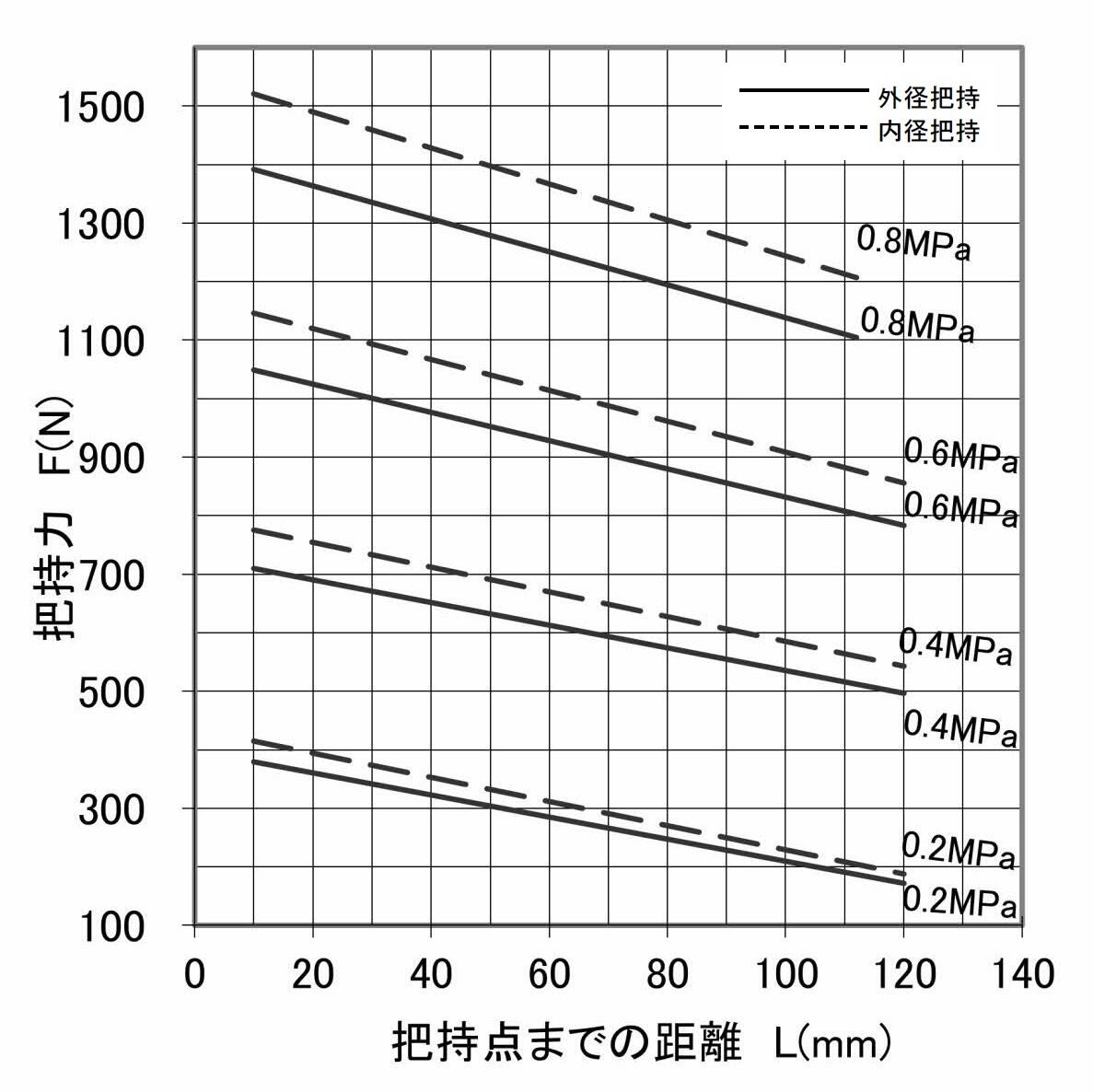

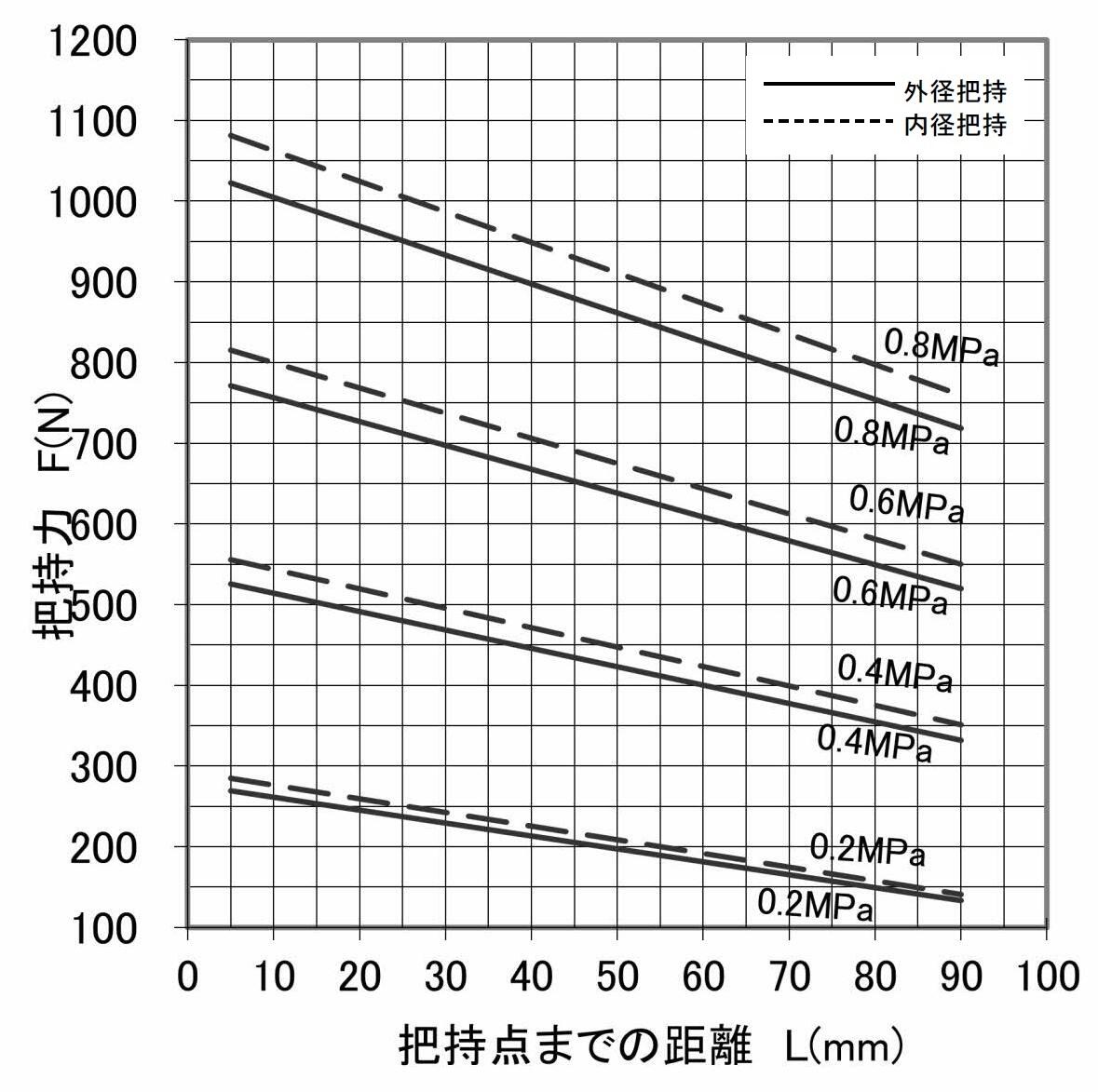

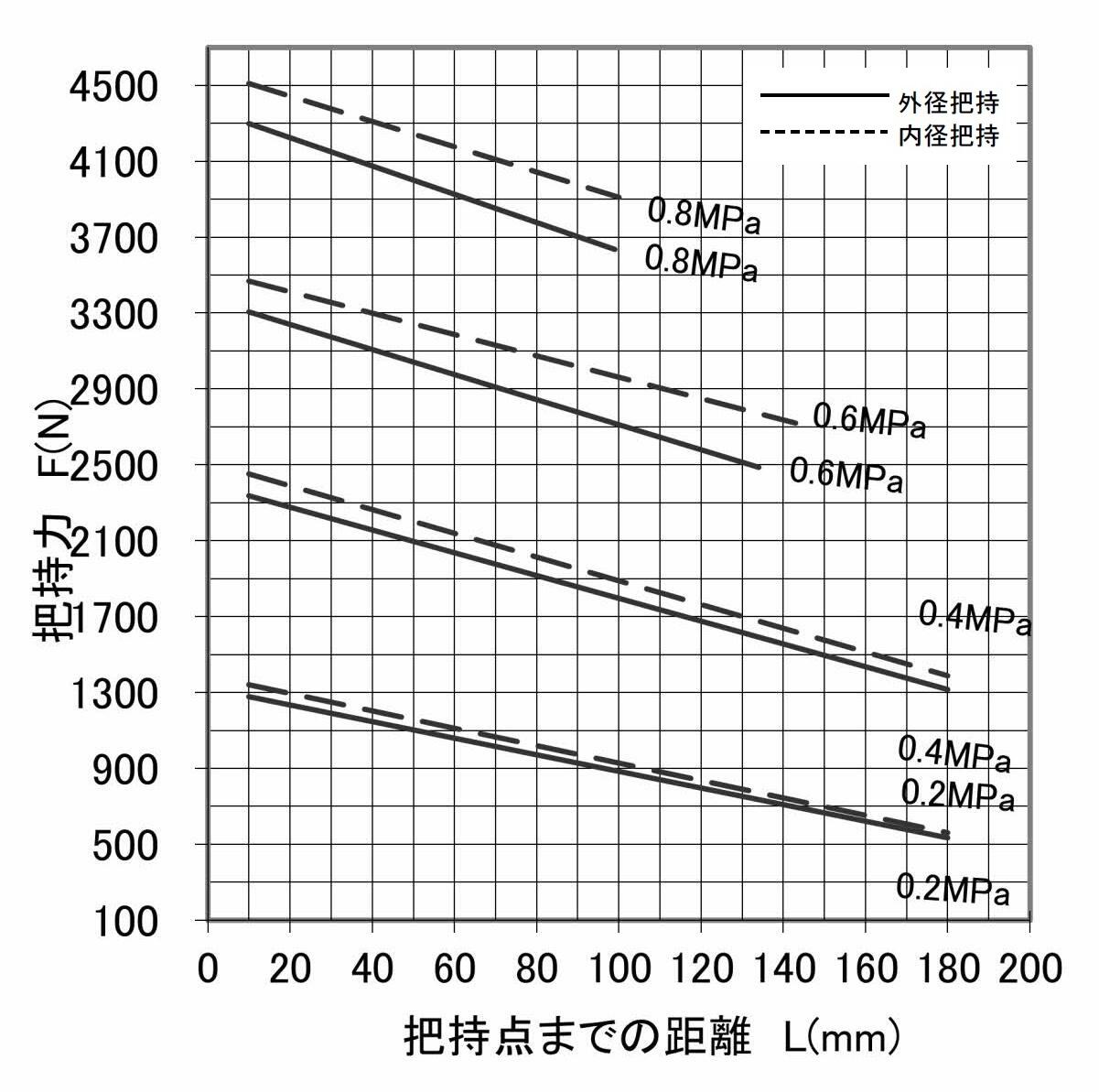

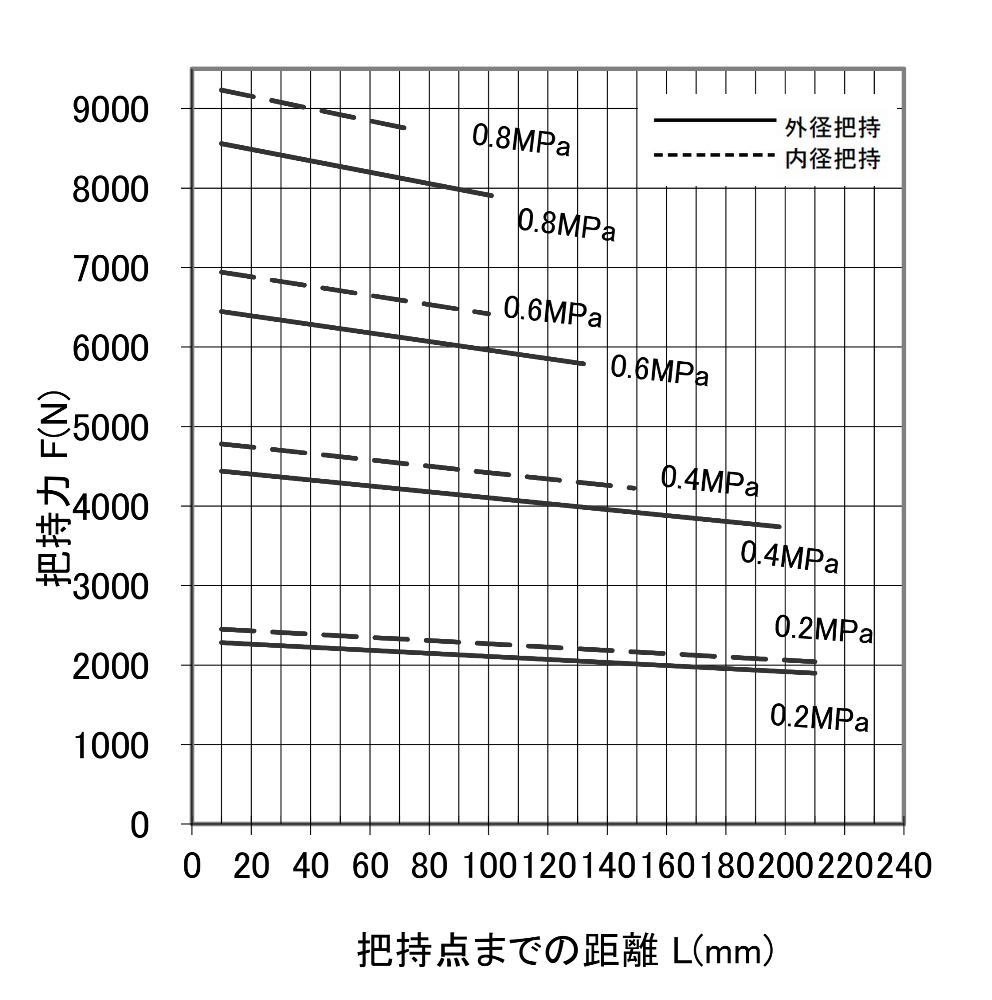

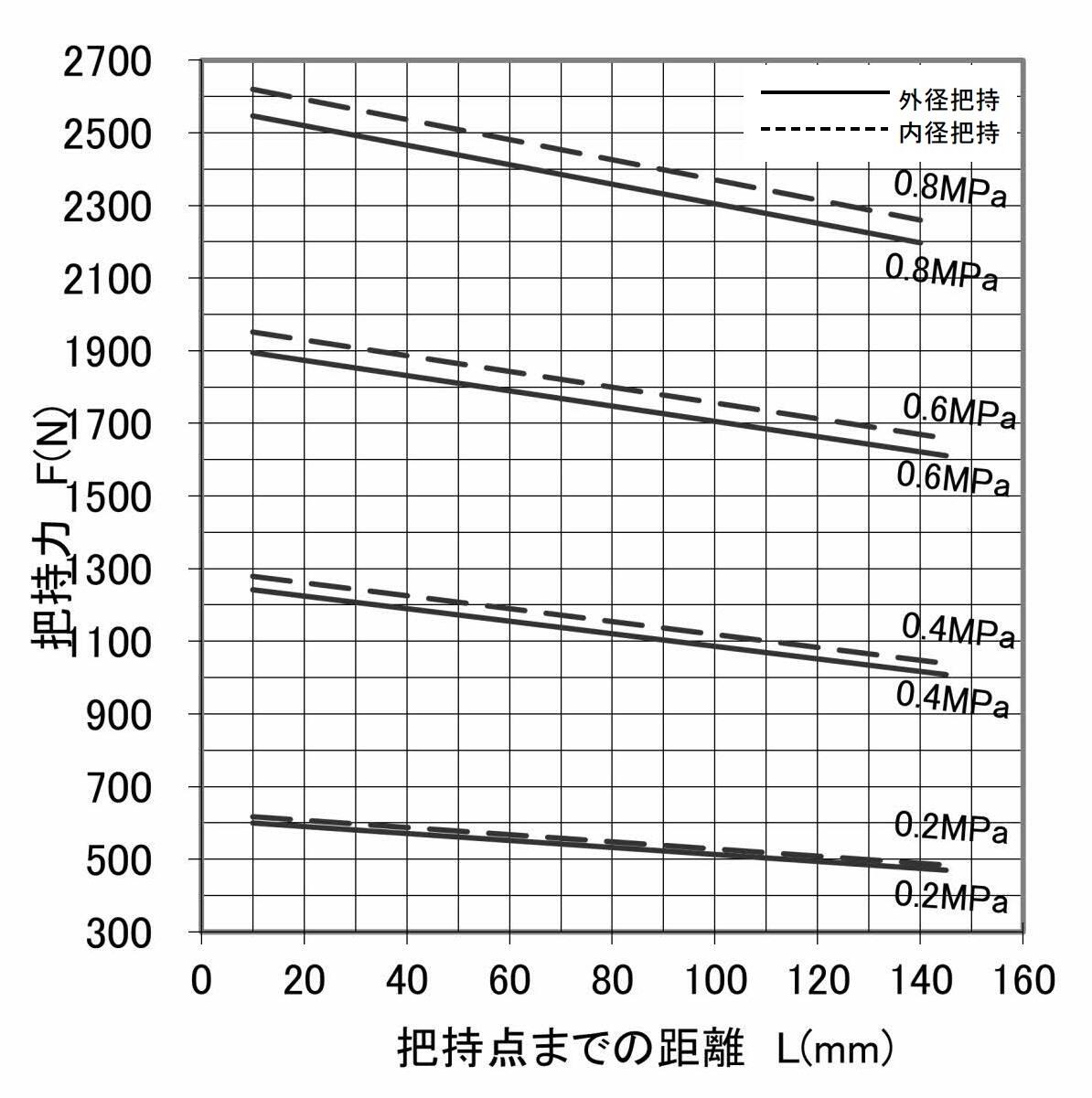

型式を選ぶと把持力線図を表示します。グラフの把持力 F は、1爪当たりの実測把持力 F1× 爪本数を表しています。

グリッパの型式、使用空圧力などの把持条件より把持力を計算します。
把持力を計算する

注) 本体の3Dデータは爪の位置が開端(UC)、閉端(OC)、ストローク中央(HCL) の3種類を含んでいます。
