スイッチ適合表

近接スイッチ

仕様

型　式	azbil (ヤマタケ)	ビーアンドプラス	バルーフ
型　式	FL7M-2J6HD-C	BR3-0801D-PU03	BES M08MG-GSC20B-BP02
動作形態	N.O. (ノーマルオープン)	N.O. (ノーマルオープン)	N.O. (ノーマルオープン)
センサヘッド形状	M8X1	M8X1	M8X1
定格動作距離	2.0mm	1.5mm	2.0mm
使用電圧	DC10～30V	DC10～30V	DC10～30V
ケーブル長	2m	3m	2m
ケーブルサイズ	2X0.12mm²	2X0.14mm²	2X0.14mm²
周囲温度	-25℃～+70℃	-25℃～+70℃	-25℃～+70℃
保護等級	IP67	IP67	IP67
外形寸法
回路図

適応機種

※注1：NTS230-M、NTS230H-Mには、近接スイッチを取り付けることができません。
※注2：NTS-QM を取り付けたNTS には、近接スイッチを取り付けることができません。
※注3：QGB(L)には、近接スイッチを取り付けることができません。

仕様

項目	CKD			SMC
項目	無接点 2線式			無接点 2線式
型式	F2H	F2V	F2S	D-M9B	D-M9BV
リード線取出し形状	ストレート	L字	L字ショート	ストレート	L字
負荷電圧	DC10～30V			DC10～28V
負荷電流	5～20mA			2.5～40mA
リード線長さ	型式の末尾の記号によりリード線長さが異なります。センサメーカーのカタログをご覧いただき選定してください。
周囲温度	-10℃～+60℃			-10℃～+60℃
保護等級	IP67			IP67

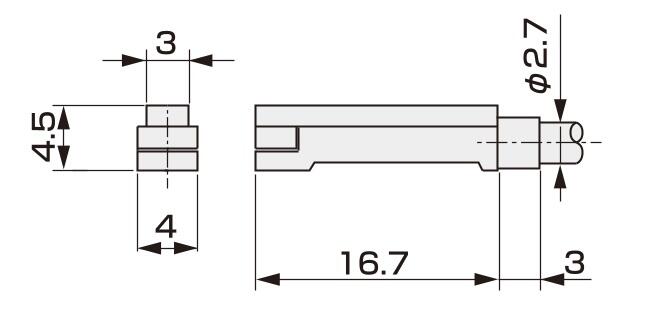

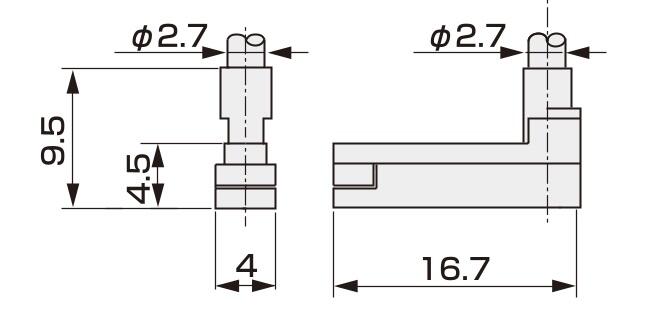

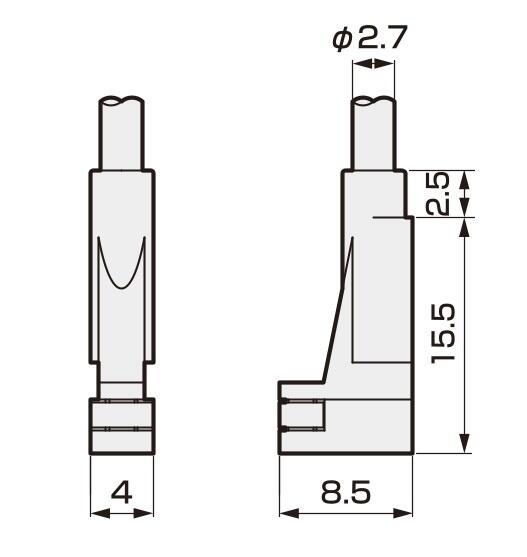

外形寸法
回路図

※注1：記載のないリードスイッチを使用すると、反応が安定しない可能性があります。
