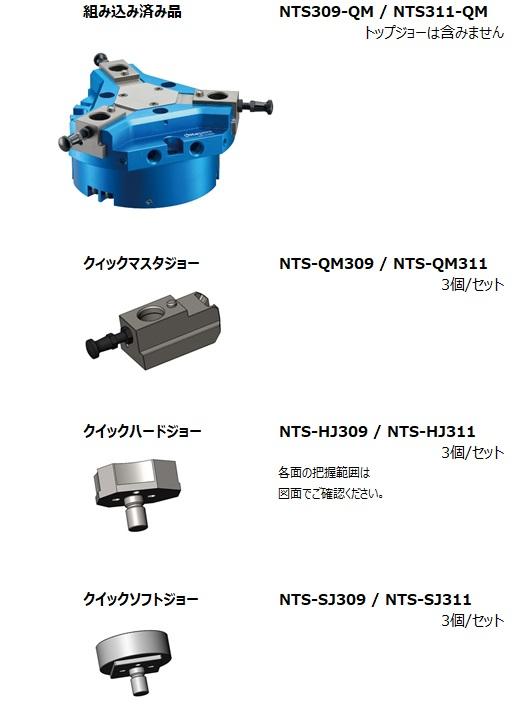

クイックジョーチェンジグリッパ
簡単ジョー交換
既存の汎用モデルからの改造が可能
ハードジョー1セットでNTS309ではφ20からφ60まで、NTS311ではφ23からφ79までのワークに対応
注１ NTS309 または NTS311 を保有されていれば、標準マスタージョーをクイックマスタージョーに組み替えることも可能です。
型 式 | 直径でのジョーストローク | 把持力 F(注2) | 繰り返し | 本体質量 | 流体消費量 | 使用空圧力 | 許容ジョー質量(g)1個 | 周囲 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
測定距離(注1) | 外径把持 | 内径把持 | ロボット加速度 | |||||||||
3m/s2 | 6m/s2 | 10m/s2 | ||||||||||
NTS309-QM | 16 | 20 | ||||||||||
NTS311-QM | 20 | 20 | 1810 | 1930 | ±0.02 | 1.29 | 112 | 0.2～0.8 | 240 | 210 | 150 | 5～60 |
(注1) 測定距離はマスタージョー上面から把握中心までの距離です。
(注2) 供給空圧力0.6MPaでの値です。
(注3) 上記仕様はそれぞれNTS309、NTS311に組み込んだ状態でのものです。
