BR-AJC_M

BR/BRTをクイックジョーチェンジチャックにアップグレードするオプション

既存のBR/BRTチャック、ソフトジョーをそのまま使用してクイックジョーチェンジチャックにできます。
セレーション位置の取付間違いがなく、誰が取り付けても同じセレーション位置になります。
ジョーを脱着しても把握精度は0.01mm T.I.R.です。ジョー交換時に再成形は不要です。^注)
注) BR/BRT12では、把握精度は0.015mm T.I.R.となります。
BR/BRT06からBR/BRT12の全てに対応しています。

この製品のカタログをダウンロード

カタログ抜粋

チラシ

取扱説明書（PDF）

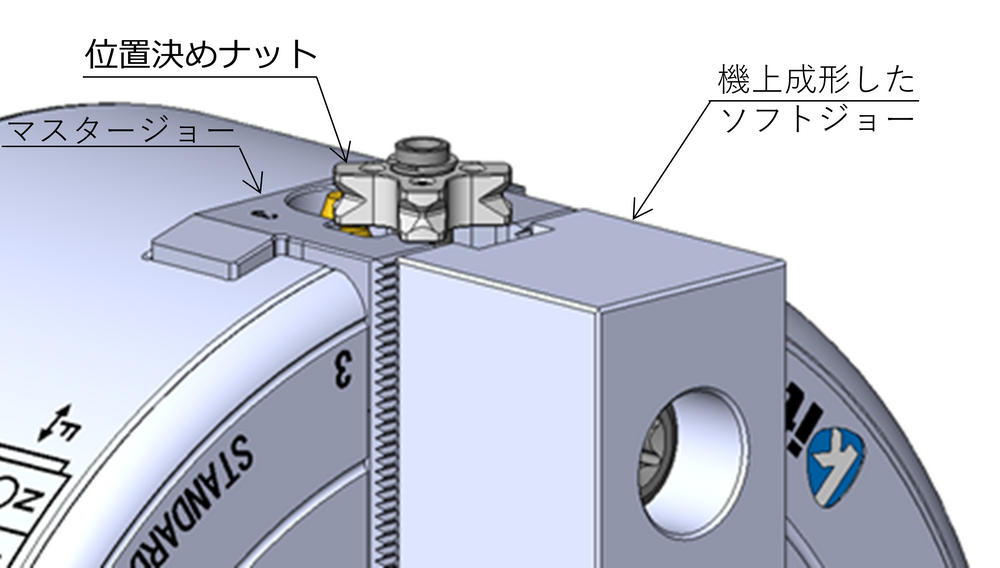

ジョーをあらかじめ機上成形し、位置決めナットをマスタージョーに当たるまでねじ込んでロックすることで事前のセット完了です。

誰が取り付けてもセレーション位置の取付間違いがありません。

把握精度はBR/BRTと同じく0.01mm T.I.R.です。ただし、12インチのみは0.015mm T.I.R.です。

ジョーを脱着しても把握精度は0.01mm T.I.R.以下ですので、ジョーの再成形は不要です。ただし、12インチのみは0.015mm T.I.R.となります。
ジョー交換後の再成形が不要のため段取替え時間を大幅に短縮できます。

BR-AJC_Mをご使用される場合、6,10,12インチでは標準Tナットで使用するときと把握範囲が異なりますのでご注意ください。

標準ソフトジョーの場合

小径把握用ソフトジョー (SJ**S1) の場合

型　式		BR-AJC06M	BR-AJC08M	BR-AJC10M	BR-AJC12M
2D	PDF	PDF	PDF	PDF	PDF
	TIF	TIF	TIF	TIF	TIF
	DXF	DXF	DXF	DXF	DXF
	DWG	DWG	DWG	DWG	DWG
3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
3D	STEP	STEP	STEP	STEP	STEP
