省段取りグリッパ - QGB(L)シリーズ

クイックプレートチェンジグリッパ

QGB(L)シリーズ

カタログ（PDF）

注１　空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。

注２　リードスイッチでジョーストロークを検出される場合は、商品の外周に取付溝を用意していますので、その溝を利用してリードスイッチを取り付けてください。
　　　リードスイッチは最大6個まで取付け可能です。なお、本モデルでは近接スイッチによるストローク確認はできません。

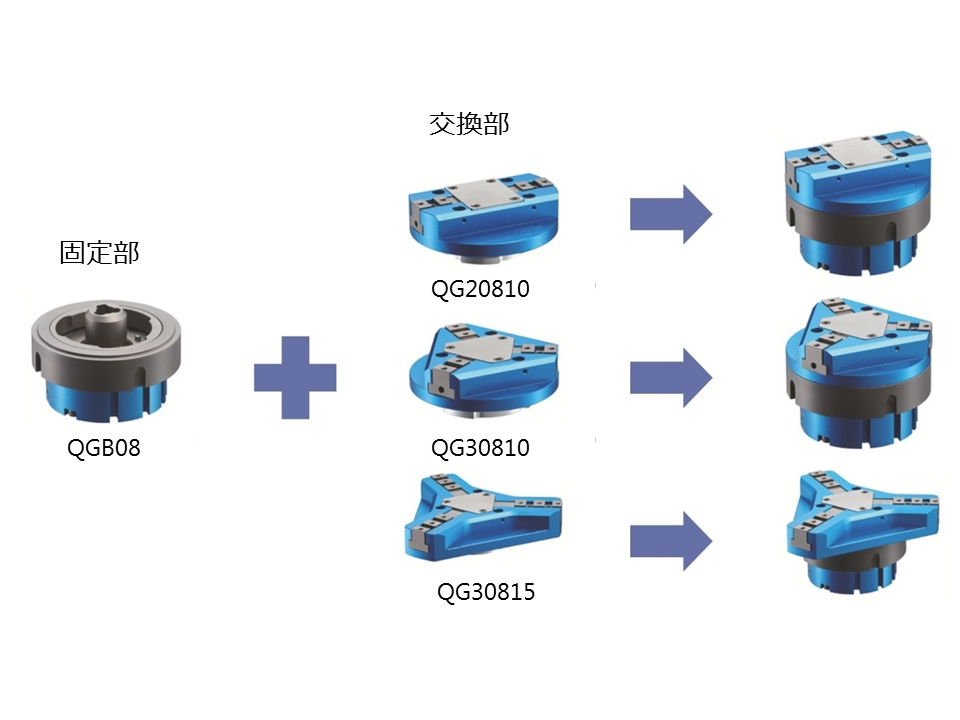

固定部 QGB 仕様

型式	ピストンストローク (mm)	ピストン推力^(注1)		本体質量 (kg)	流体消費量 (cm³/往復)	使用空圧力 (MPa)	周囲温度 (℃)	ロックナット締付けトルク (N･m)
型式	ピストンストローク (mm)	引き側 (N)	押し側 (N)	本体質量 (kg)	流体消費量 (cm³/往復)	使用空圧力 (MPa)	周囲温度 (℃)	ロックナット締付けトルク (N･m)
QGB06	7.5	867	968	0.75	24.1	0.2 ～ 0.8	5 ～ 60	12
QGBL06	15	867	968	0.85	52.6			12
QGB08	10	1353	1506	1.15	50.2			20

(注1) 供給空圧力0.6MPaでの値です。
(注2) QGBL06 はロングストロークタイプです。

交換部 QG 仕様

型式	適合ベース型式	ジョーストローク直径 (mm)	把持力^(注3)			繰り返し精度 (参考値) (mm)	本体質量 (kg)	使用空圧力 (MPa)	周囲温度 (℃)
型式	適合ベース型式	ジョーストローク直径 (mm)	測定距離^(注2) (mm)	外径把握 (N)	内径把握 (N)	繰り返し精度 (参考値) (mm)	本体質量 (kg)	使用空圧力 (MPa)	周囲温度 (℃)
QG30608	QGB06	11.2	20	750	800	±0.03	0.33	0.2 ～ 0.8	5 ～ 60
QG20608	QGB06	11.2					0.30	0.2 ～ 0.6
QGL30610	QGBL06	24.0					0.64	0.2 ～ 0.8
QG30810	QGB08	15.6	20	1010	1120		0.55	0.2 ～ 0.8
QG30815							0.90	0.2 ～ 0.8
QG20810							0.40	0.2 ～ 0.6

(注1) QGL30610 はロングストロークタイプです。
(注2) 測定距離はマスタージョー上面から把握中心までの距離です。
(注3) 把持力は供給空圧力0.6MPaでの値です。

面盤を脱着するときには以下の説明書に従って作業をしてください。

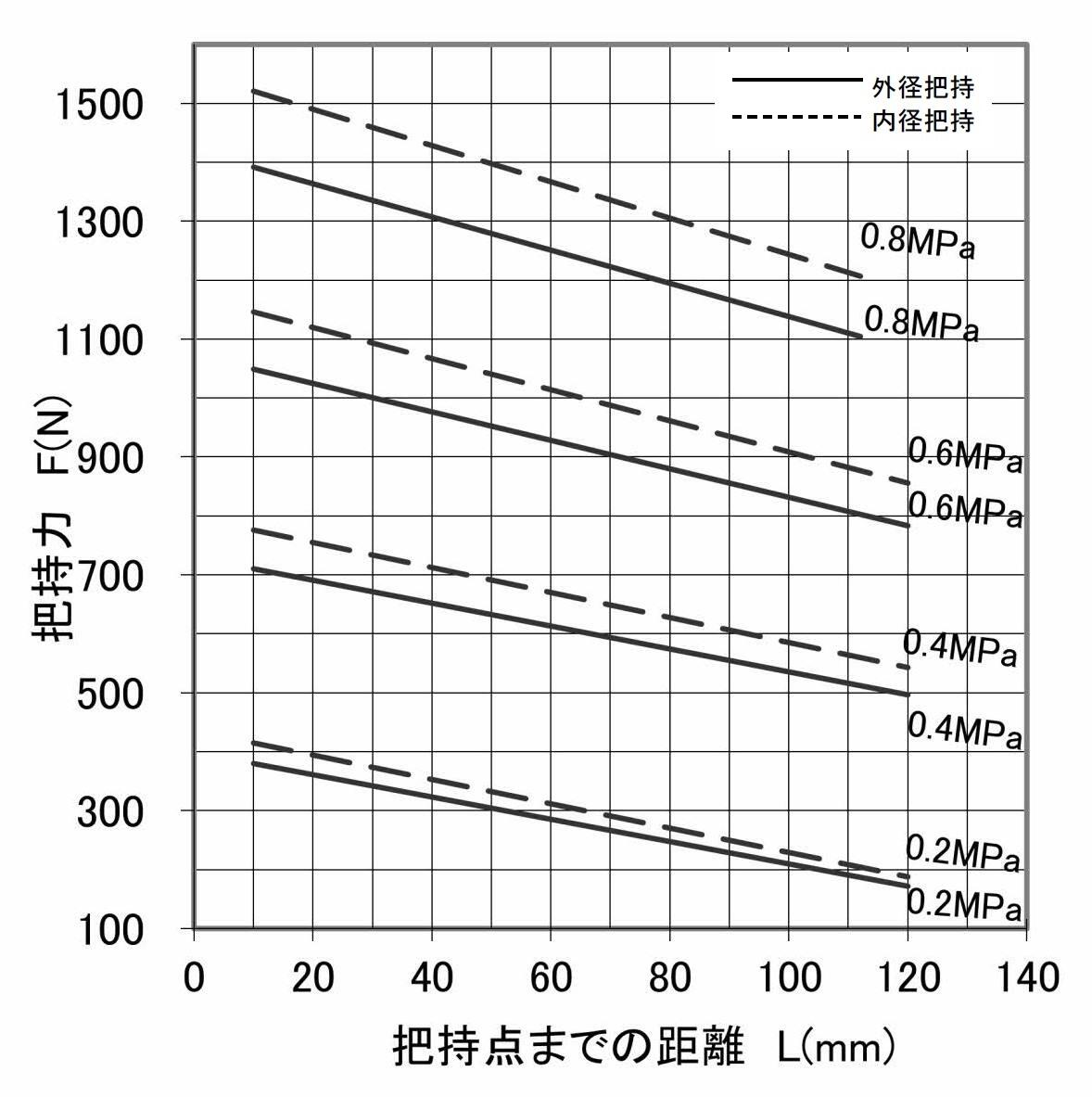

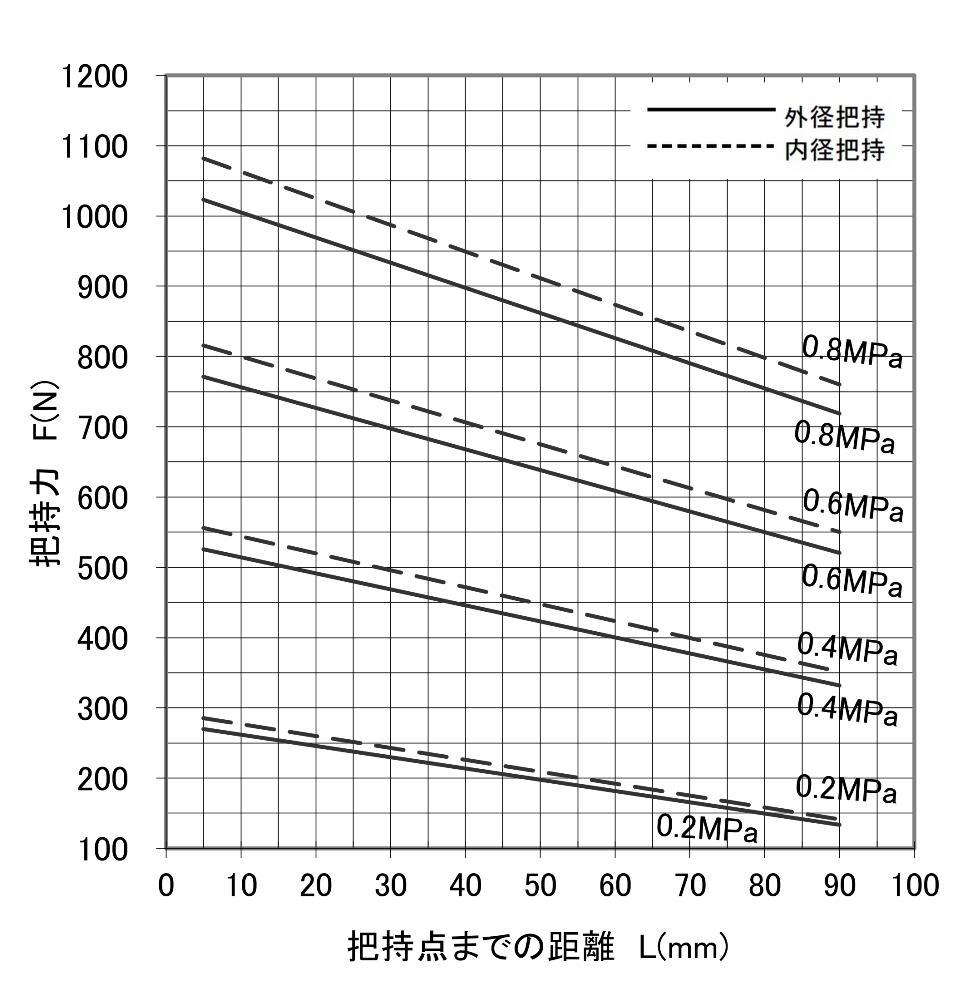

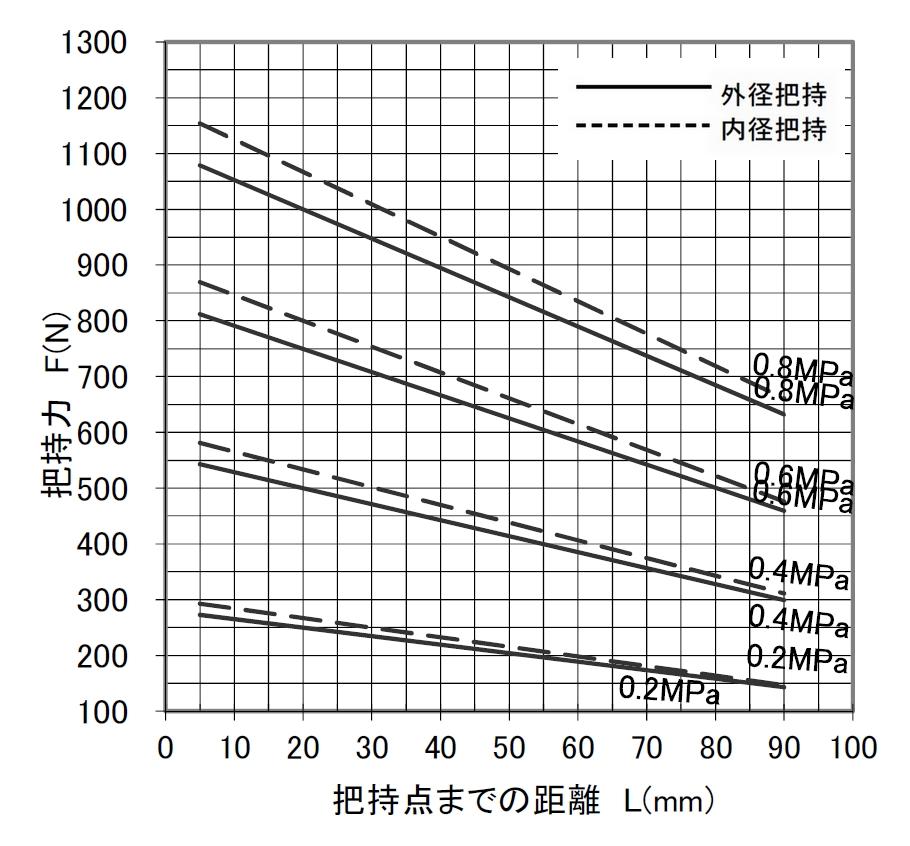

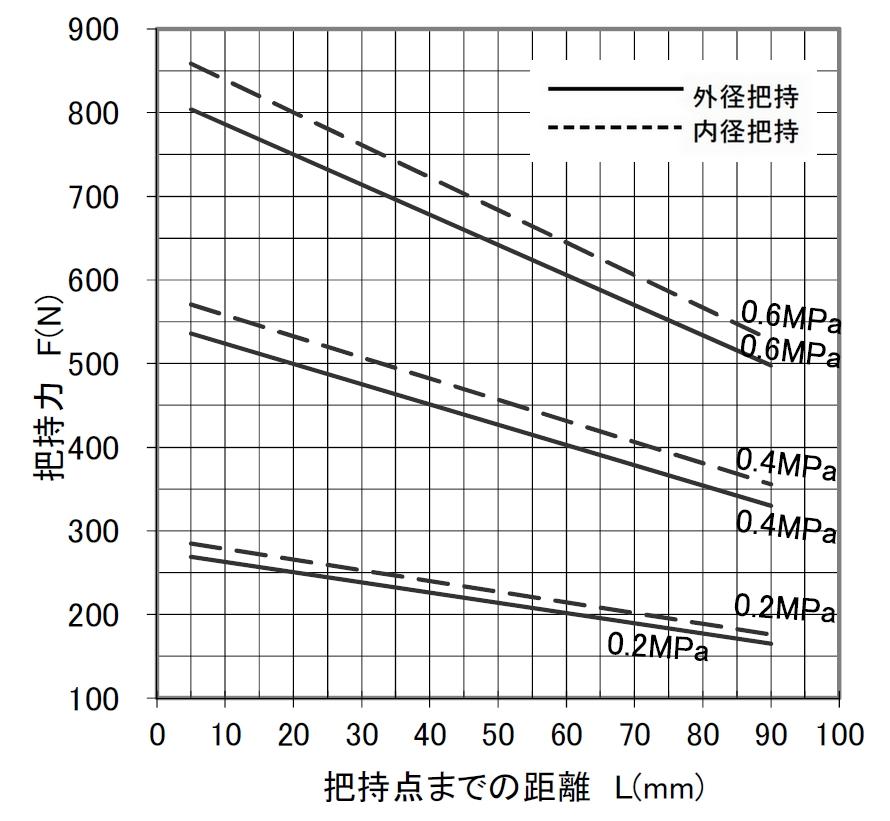

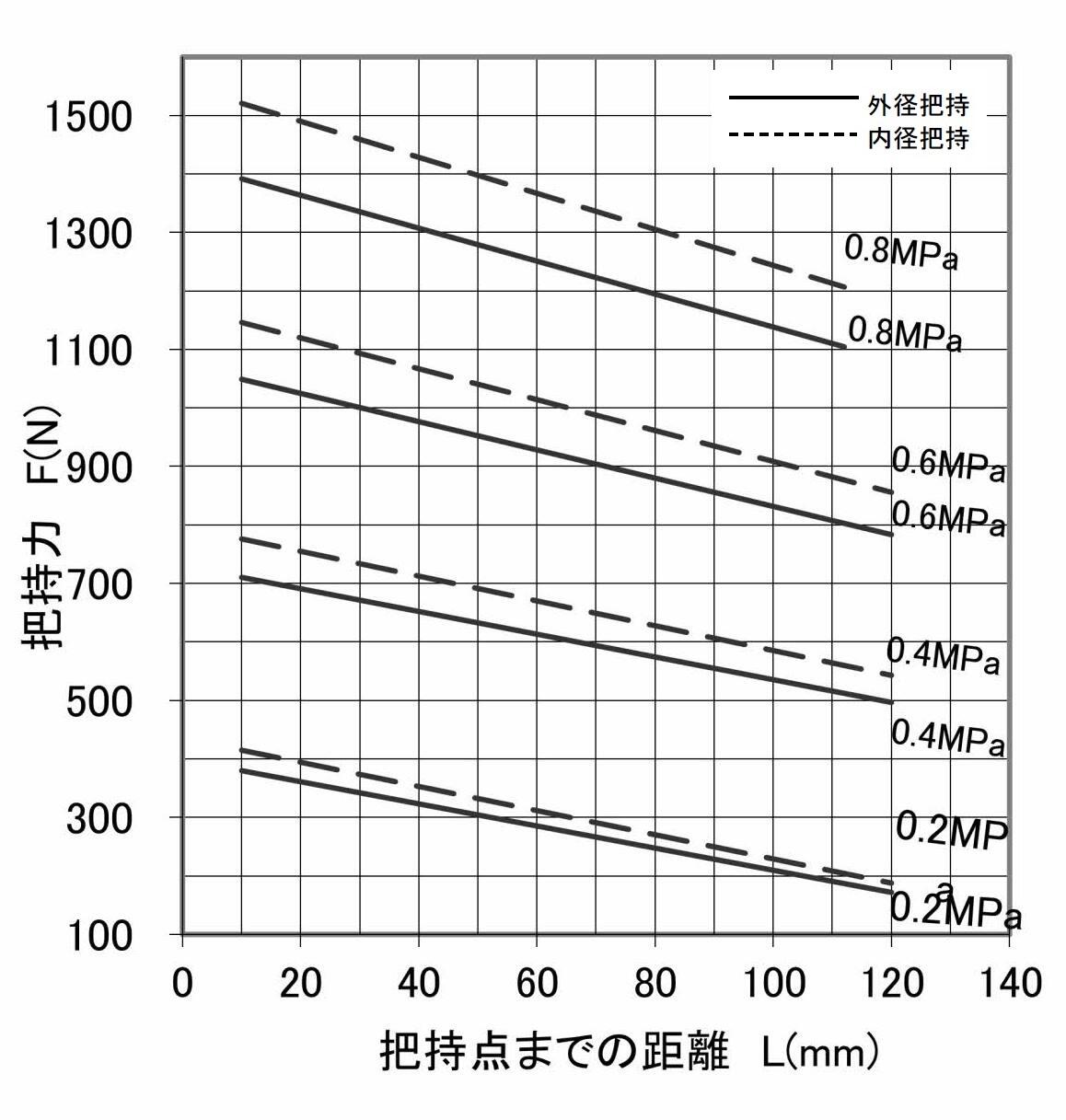

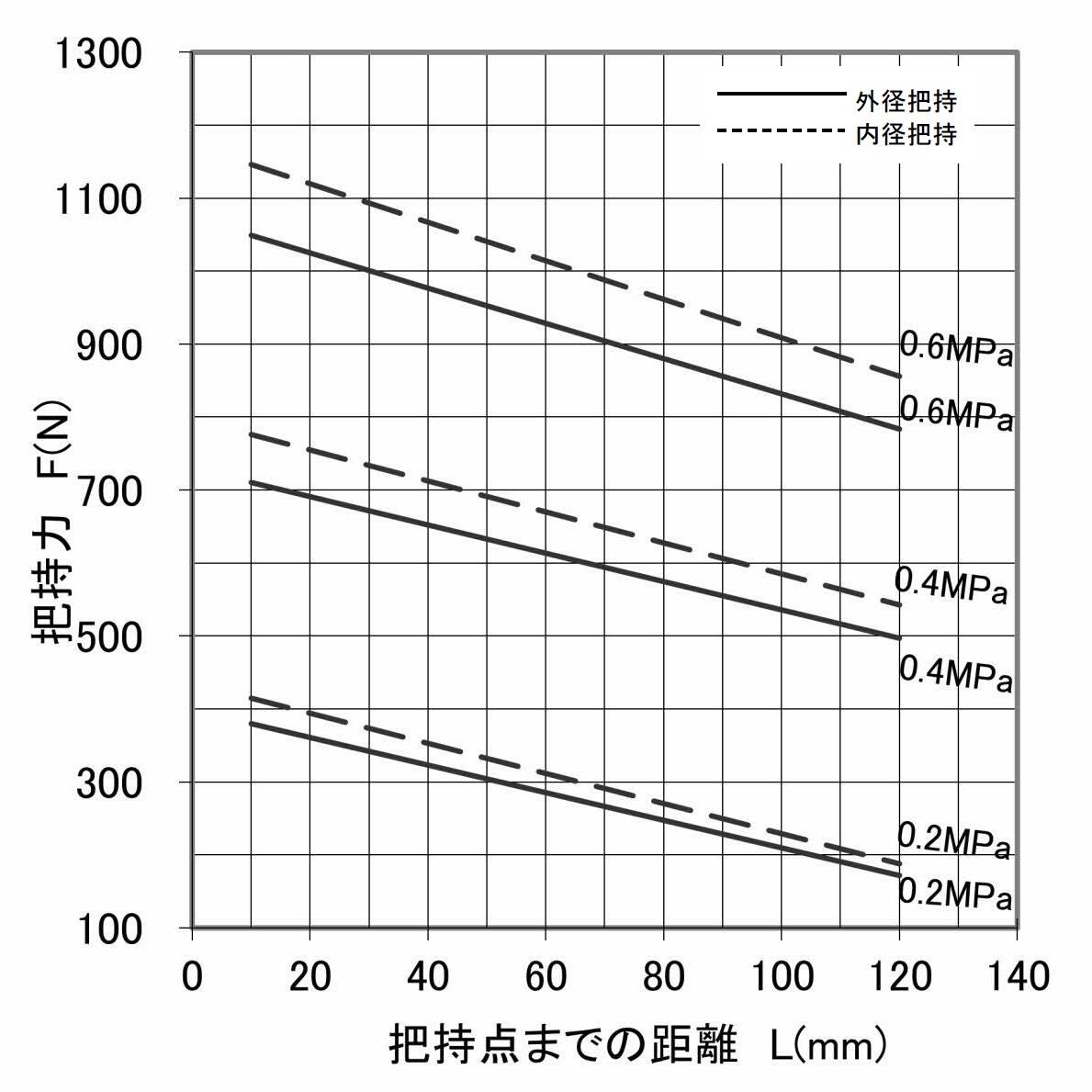

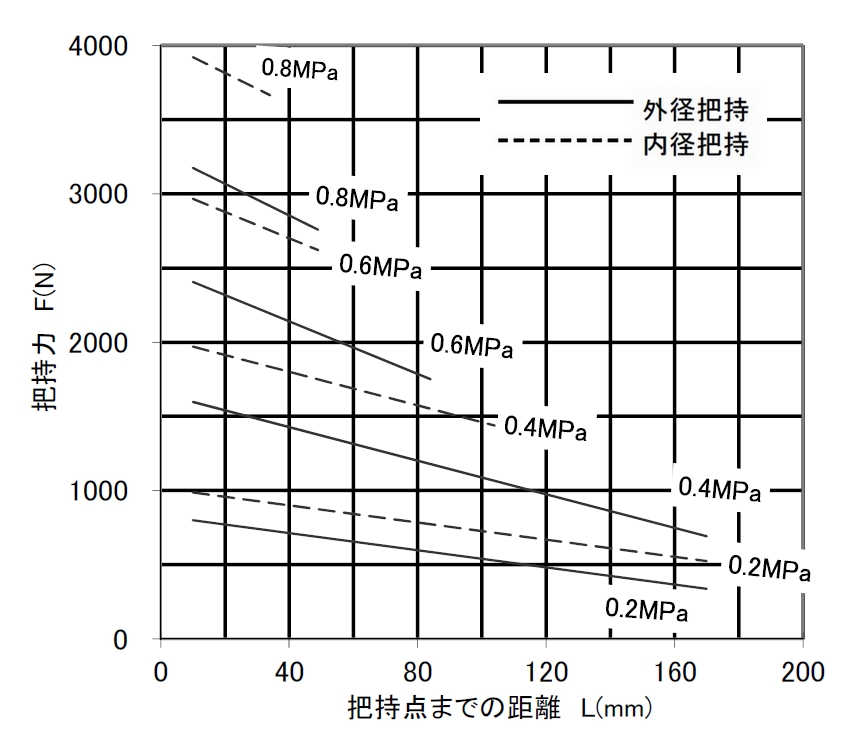

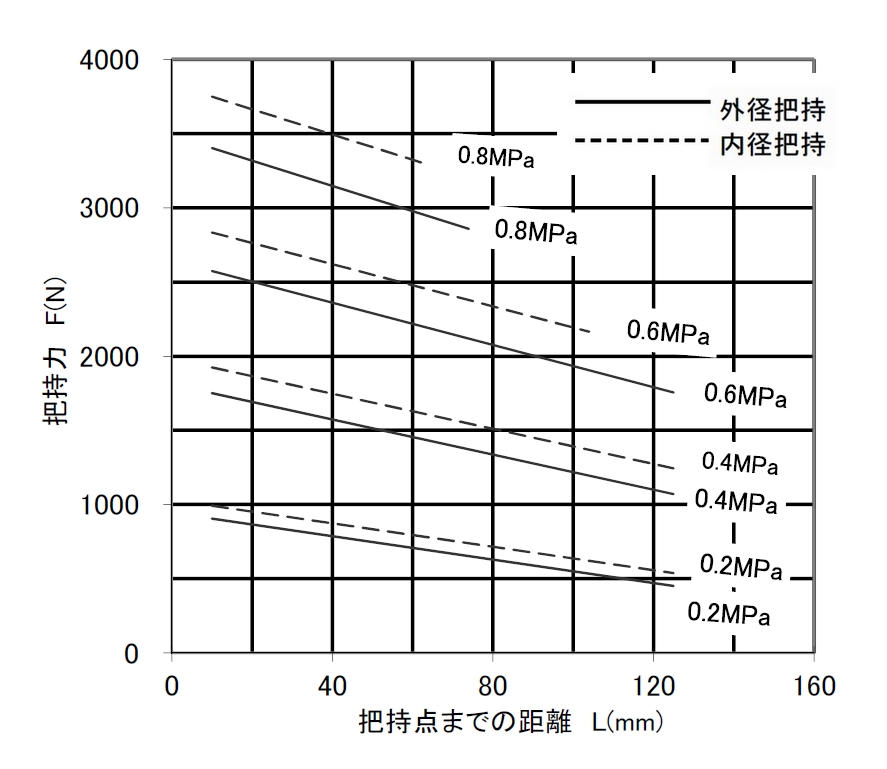

型式を選ぶと把持力線図を表示します。グラフの把持力 F は、1爪当たりの実測把持力 F1× 爪本数を表しています。

グリッパの型式、使用空圧力などの把持条件より把持力を計算します。
