2爪平行グリッパ - NPGTシリーズ

薄型2爪平行グリッパ


NPGTシリーズ

  • 薄型ボデーにより、自由度の高いシステム設計が可能

  • チャック製造の技術を生かし、高精度を実現

  • 同等ストローク汎用モデルより高い把持力を実現

  • 選べる確認手段や貫通穴搭載モデル(NPGT10, NPGT12, NPGT16)など多彩なオプション

この製品のカタログをダウンロード

この製品の取扱説明書をダウンロード

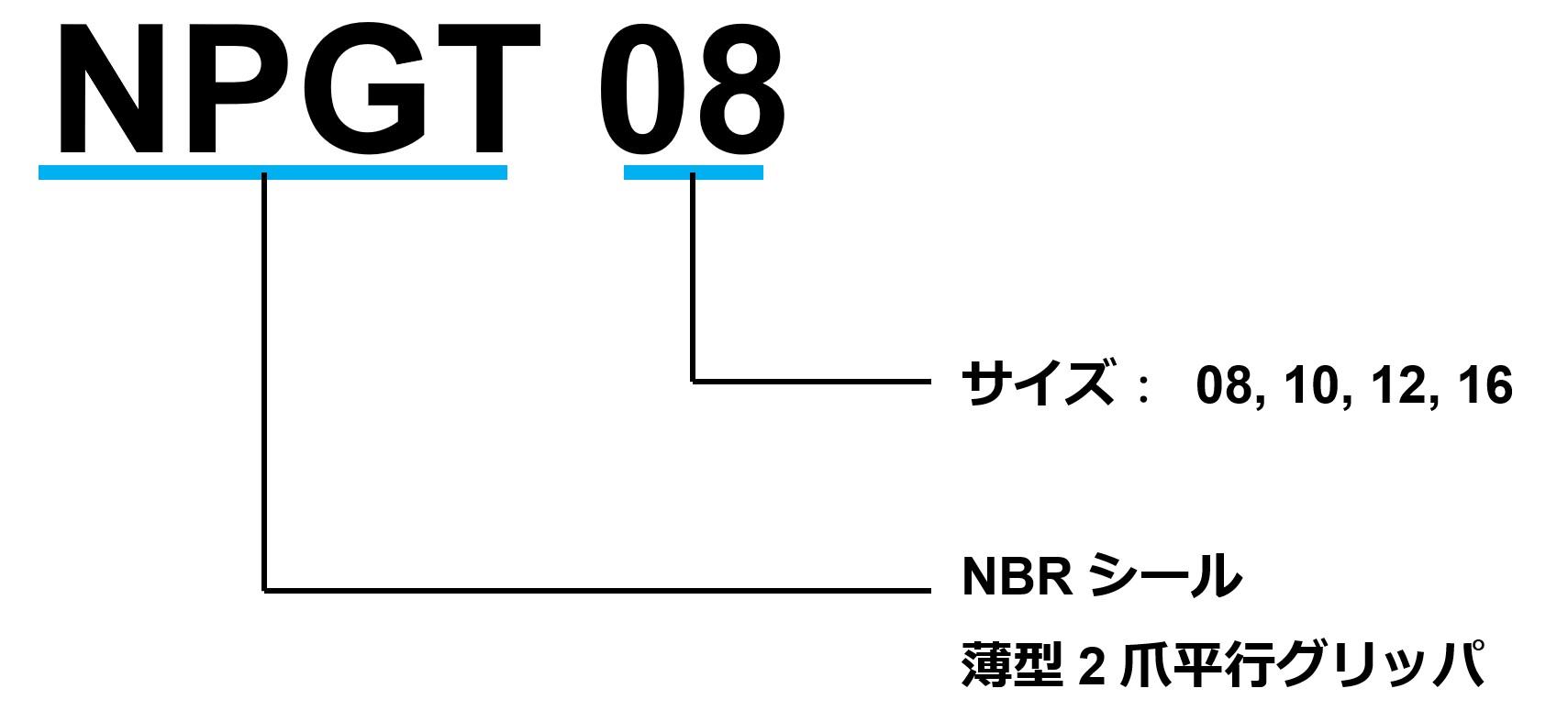

オーダー形式

注1 空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。

注2 リードスイッチでジョーストロークを検出される場合は、商品の外周に取付溝を用意していますので、その溝を利用してリードスイッチを取り付けてください。

注3 近接スイッチでジョーストロークを直接検出される場合は別途近接スイッチブラケットをお求めください。

仕様表

型 式

直径でのジョ
ーストローク
(mm)

把持力 F(注2)

繰り返
し精度
(mm)

本体
質量
(kg)

流体
消費量
(cm3/往復)

使用
空圧力
(MPa)

周囲
温度
(℃)

測定距離(注1)
L(mm)(N)

外径把持
(N)

内径把持
(N)

NPGT08

16.6

10

600

500

±0.008

0.79

34

0.2~0.8

5~60

NPGT10

20.8

10

1000

860

±0.008

1.25

64

0.2~0.8

5~60

NPGT12

26.4

10

2000

1700

±0.008

2.45

152

0.2~0.8

5~60

NPGT16

32.6

10

2800

2650

±0.008

4.60

524

0.2~0.8

5~60

(注1) 測定距離はマスタージョー上面から把握中心までの距離です。
(注2) 把持力は供給空圧力0.6MPaでの値です。

グリッパ許容負荷

各グリッパの許容負荷は以下のリンクで確認してください。

オプション

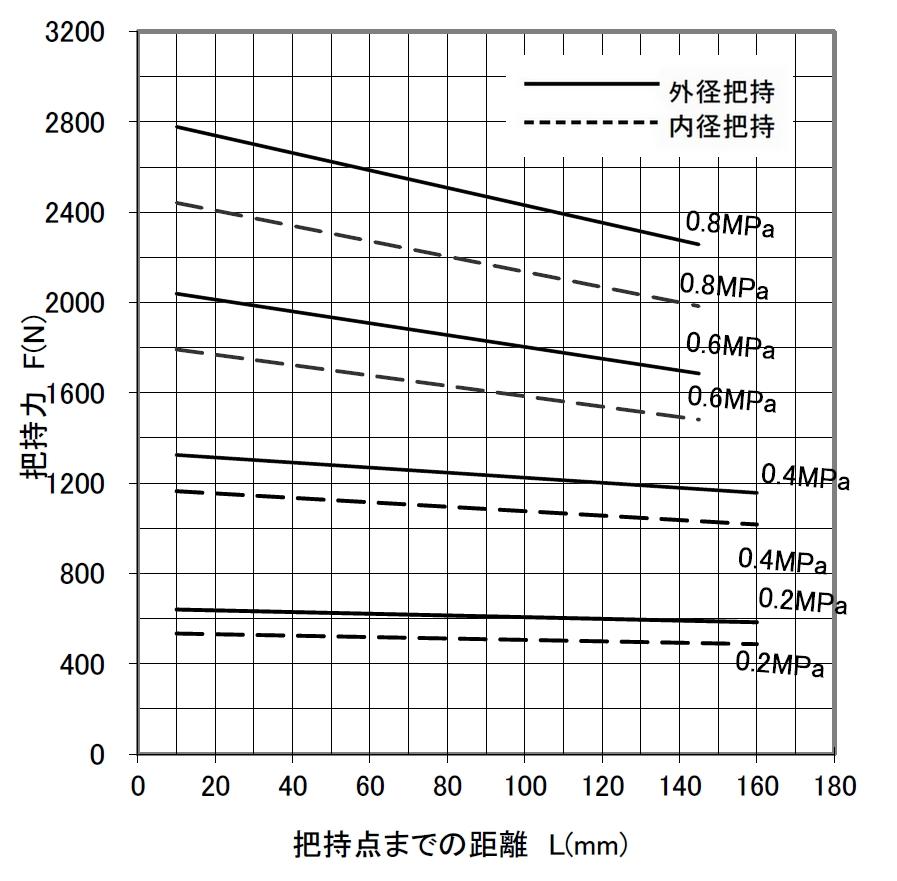

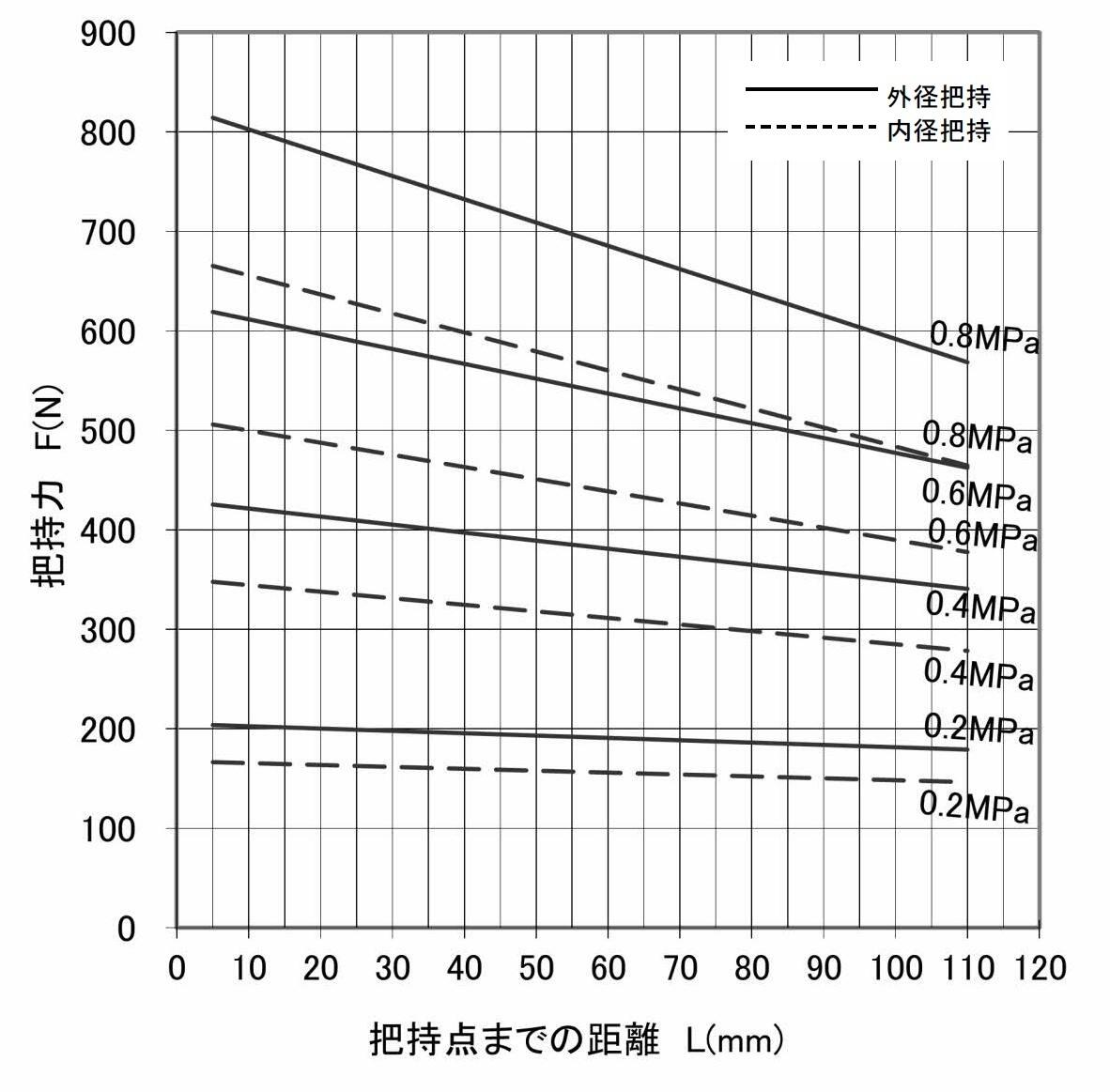

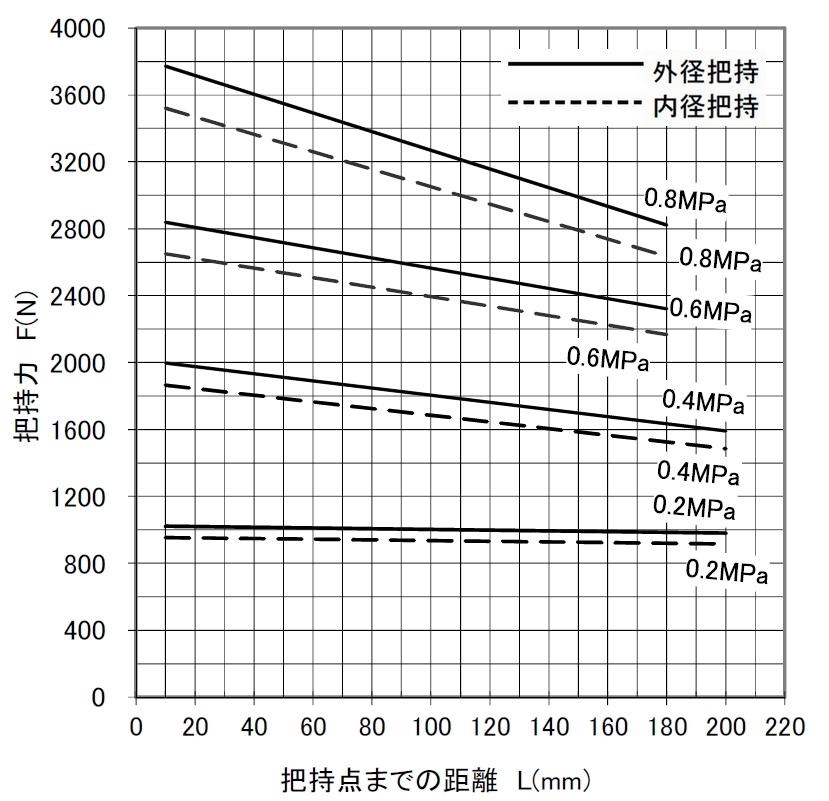

把持力

NPGT08

NPGT10

NPGT12

NPGT16

グリッパの型式、使用空圧力などの把持条件より把持力を計算します。

把持力を計算する

図面をダウンロード

型 式

図面をダウンロード

NPGT08

PDF

DXF

3D

NPGT10

PDF

DXF

3D

NPGT12

PDF

DXF

3D

NPGT16

PDF

DXF

3D
