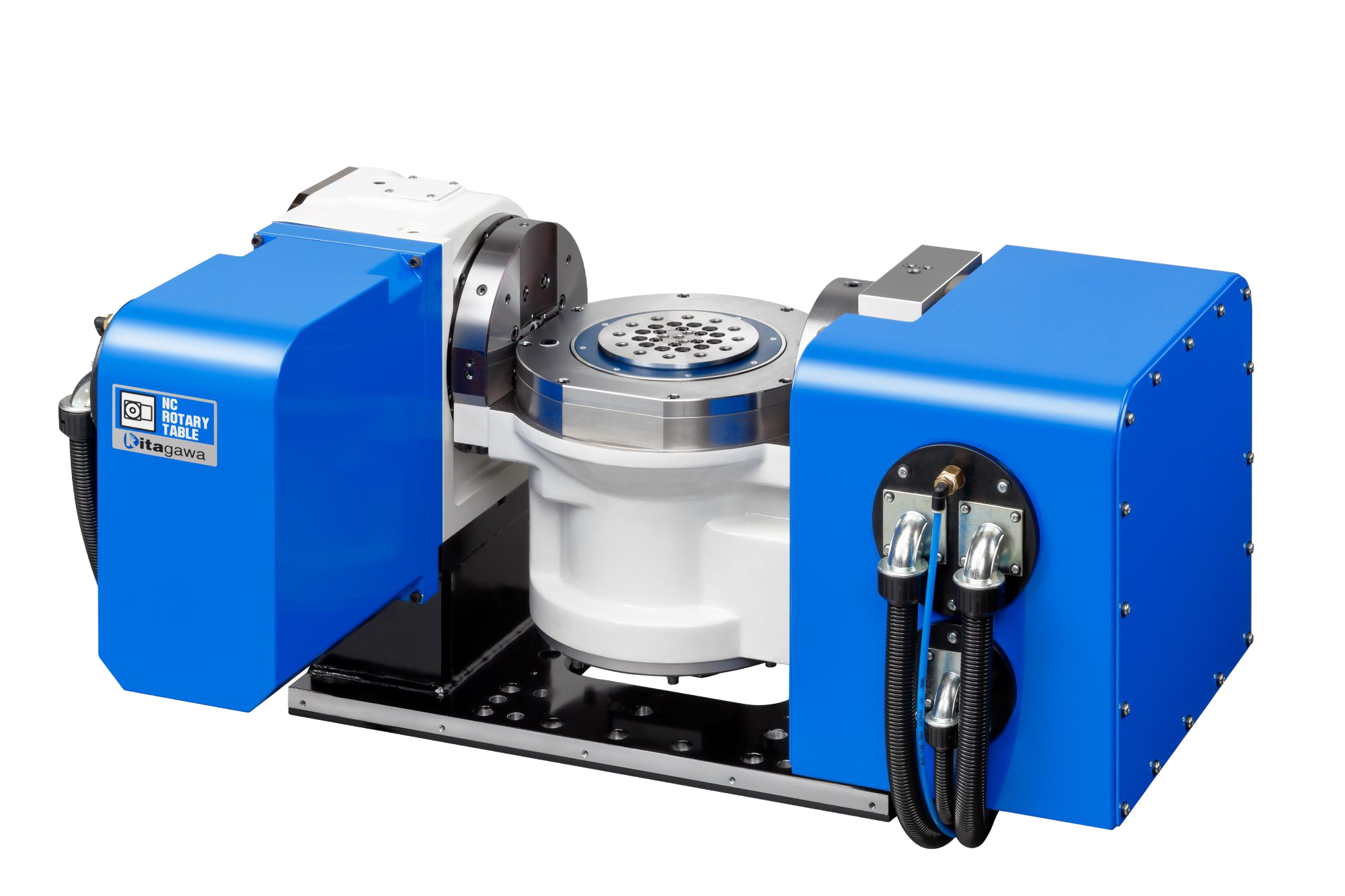

旋削傾斜NC円テーブル
小型M/Cを、旋削も可能な5軸複合加工機へアップグレード
毎分1,500回転の高速回転テーブルと、ローラギヤカム機構を採用した傾斜軸により、旋削・輪郭加工・5軸割出加工をこれ1台に集約します。
本体内部への切削水の浸入を許さない高いシール性
高剛性ベアリングと傾斜軸両軸のクランプにより安定した高精度加工
低発熱構造と切削水による冷却でチラー不要
長寿命ロータリジョイントを標準装備
(油空圧×2P + 空圧専用×1P)
表は横にスクロールしてご覧ください
型式 | TDR380 | |
|---|---|---|
傾斜角度 | －120° ～ +120° | |
テーブル直径 | ⌀140 mm | |
垂直時センタハイト | 295 mm | |
クランプ方式 | 空圧 | |
クランプトルク | 回転軸 | 420 N･m |
傾斜軸 | 740 N･m | |
サーボモータ | 回転軸 | DiS 160/50/1500-D |
傾斜軸 | αiS 12/3000-D | |
減速比 | 回転軸 | 1/1 |
傾斜軸 | 1/20 | |
最高回転数 | 回転軸 | 1500 min-1 |
傾斜軸 | 70 min-1 | |
モータ軸換算イナーシャ | 回転軸 | 0.05725 kg·m2 |
傾斜軸 | 0.00565 kg·m2 | |
割出精度 | 回転軸 | 16 sec |
傾斜軸 | 30 sec | |
再現精度 | 回転軸 | 4 sec |
傾斜軸 | 4 sec | |
製品質量 | 290 kg | |
許容積載質量 | 水平時 | 50 kg |
傾斜時 | 50 kg | |
最大ワーク径 | ⌀380 mm | |
許容ワークイナーシャ (最高回転時) 注意) | 0.4 kg·m2 | |
注意）回転速度が小さくなると許容ワークイナーシャは大きくなりますので、弊社までお問い合わせください。
