30番MCへ搭載可能なコンパクト設計
小型軽量化設計で 30番MCへ搭載可能 注意2)
ローラギヤカム機構により長期間安定した精度を維持
対応ロータリジョイント(オプション)
RKT500: 7ポート(油空圧6ポート+クーラント1ポート) または
11ポート(油空圧10ポート+クーラント1ポート)
RKT600: 11ポート(油空圧10ポート+クーラント1ポート)

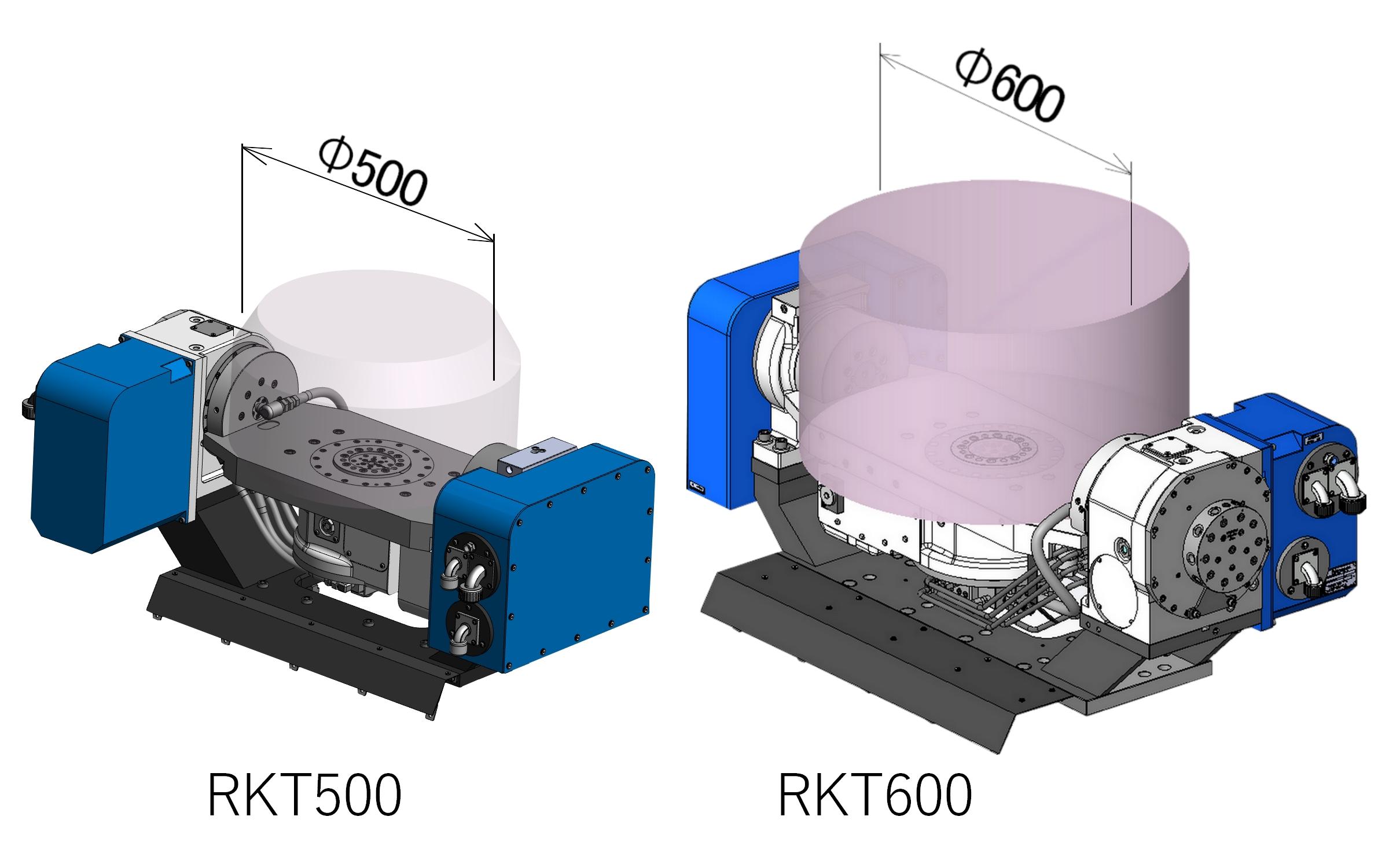

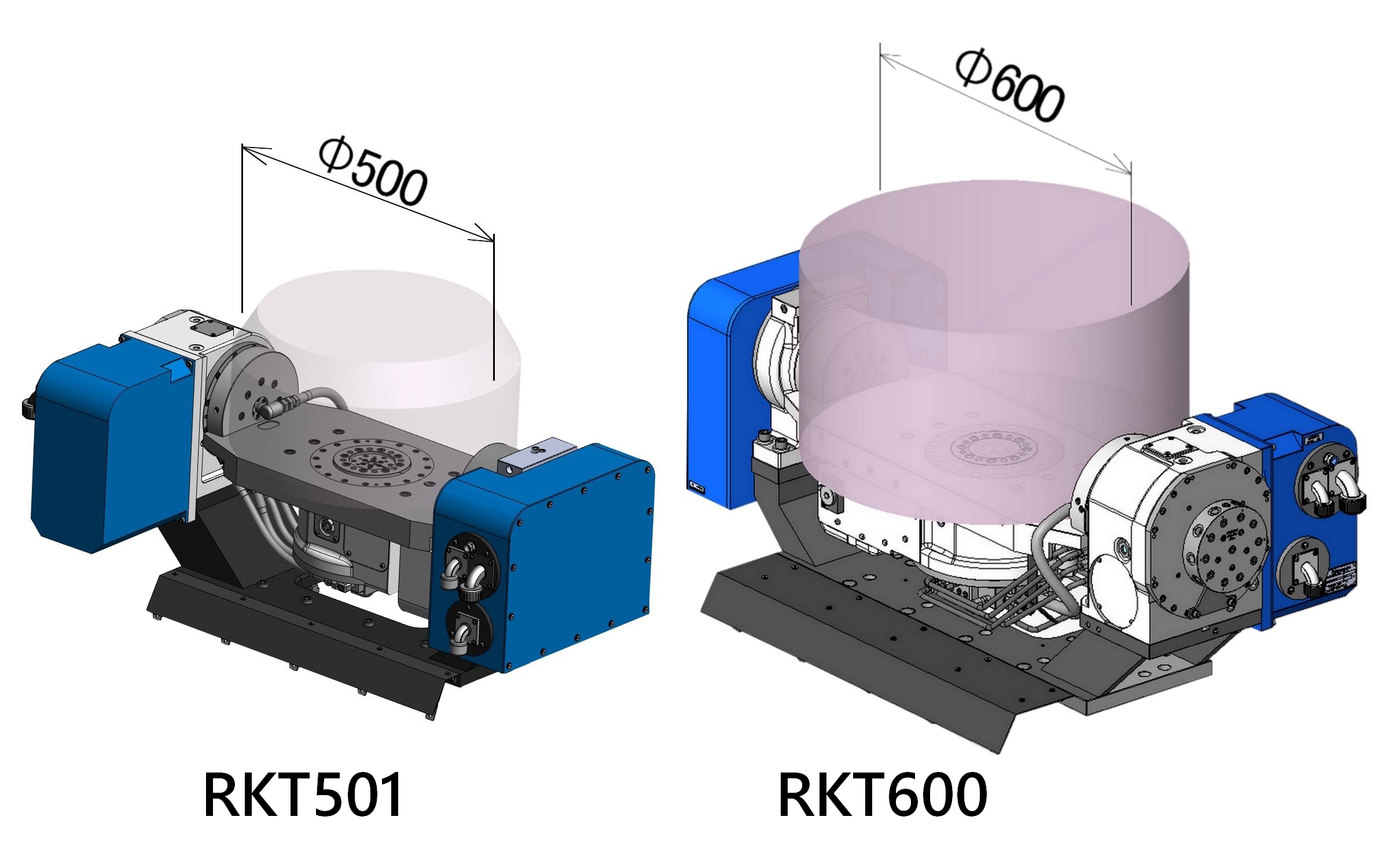

最大ワークサイズ
RKT500: Φ500
RKT600: Φ600
＊ＣＥ対応品
注意1) 2軸付加の仕様では、輸出貿易管理令の別表第1の6項の(8)に該当する商品となりますので、海外に輸出される場合は、経済産業省の許可が必要です。
注意2) 40番、50番MCで使用される場合は、実加工にて加工条件を選定してください。
型 式 | RKT500 | RKT500 | RKT600 | RKT600 | ||
|---|---|---|---|---|---|---|
傾斜角度 | -30°～+120° | -120°～+120° | ||||
テーブル直径(mm) | ø134 | |||||
テーブル基準穴径(mm) | ø80+0.06/+0.02 | |||||
テーブル貫通穴径(mm) | ø70 | |||||
垂直時センタハイト(mm) | 310 | |||||
クランプ方式 | 空圧 | |||||
クランプトルク(N·m) | 回転軸 | 600 | ||||
傾斜軸 | 740 | |||||
モータ軸換算 | 回転軸 | 0.0004 | ||||
傾斜軸 | 0.00511 | 0.0065 | 0.0028 | 0.0065 | ||
サーボモータ | 回転軸 | αiS4/5000-B | ||||
傾斜軸 | βiS12/3000-B | Quinte | βiS8/3000-B | Quinte | ||
減速比 | 回転軸 | 1/50 | ||||
傾斜軸 | 1/20 | 1/30 | ||||
最高回転速度 | 回転軸 | 80 (75) *1 | 80 (60) *1 | |||
傾斜軸 | 70 (50) *1 | 50 (33.3) *1 | ||||
許容ワークイナーシャ(kg·m2) | 1.8 | |||||
割出精度(sec) | 回転軸 | 30 | ||||
傾斜軸 | 30 | |||||
再現精度(sec) | 回転軸 | 4 | ||||
傾斜軸 | 4 | |||||
製品質量(kg) | 285 | 296 | ||||
許容積載質量 | 水平時(kg) | 100 | ||||
傾斜時(kg) | 100 | |||||
ロータリジョイント | 油圧/空圧 6ポート+ | 油圧/空圧 10ポート+ | ||||
油圧/空圧 10ポート+ | ||||||
外 | Fanuc仕様 | 2D | ||||
3D | ||||||
*1 ワークの偏心トルクが50Nm以上の場合、回転軸の最高回転速度は( )内の数値になります。
*2 ワーク質量が50kg以上の場合、傾斜軸の最高回転速度は( )内の数値になります。
*3 マルチパーパスホールはクーラントや1.5MPaまでの油空圧などに使用できます。
