測長グリッパと組み合わせて寸法の良否やバラつきを判定
制御ユニット MET-CT
項目 | 仕様 | ||
|---|---|---|---|
適合規格 | CE | ||
電源電圧 | DC24V | ||
機能 | ・スケール信号の数値変換 (Pulse → mm) ・ジョーの形状を考慮したワーク寸法変換演算 (V形状2爪外径測長、3爪内径測長) ・測長点数：5ポジション (POS1 ～ 5) ・5段階判定出力 (OK / IN+ / IN- / OUT+ / OUT-) ・測長データ (測長履歴) 保存 | ||
外部入出力 | Modbus/TCP Modbus/RTU | 【入力】 ・基準位置セット (POS1 ～ 5 SET) ・範囲出力位置セット (AREA1 ～ 3 SET) ・測長判定指令 (POS1 ～ 5 CHK) ・アラームリセット (RESET) | 【出力】 ・測長数値 ・測長結果 (OK / IN+ / IN- / OUT+ / OUT-) ・範囲出力 (AREA1 ～ 3) ・アラーム (*ALARM) ・BUSY状態ステータス (*BUSY) |
USB (MEMORY) | 【入力】 ・ファームウェアアップデート | 【出力】 ・測長履歴 (CSV) ・アラーム履歴 (CSV) ・パラメータリスト (CSV) | |
ディスプレイ表示 | ・判定結果 (POS1 ～ 5) ・アラーム発生状況、アラーム番号 ・内部ステータス | ||
I/O信号ユニット MET-SG
項目 | 仕様 | ||
|---|---|---|---|
適合規格 | CE | ||
電源電圧 | DC24V | ||
外部入出力 | DI/DO | 【入力】 ・基準位置セット (POS1 ～ 5 SET) ・範囲出力位置セット (AREA1 ～ 3 SET) ・測長判定指令 (POS1 ～ 5 CHK) ・アラームリセット (RESET) | 【出力】 ・測長数値 ・判定結果 (OK / IN+ / IN- / OUT+ / OUT-) ・範囲出力 (AREA1 ～ 3) ・アラーム (*ALARM) ・BUSY状態ステータス (*BUSY) |
表示ユニット MET-DP
項目 | 仕様 |
|---|---|
適合規格 | CE |
電源電圧 | 制御ユニットから給電 |
ディスプレイ表示 | ・測長数値 (POS1 ～ 5) ・判定結果 (POS1 ～ 5) ・アラーム発生状況、アラーム番号 ・内部ステータス ・DI/DO診断 |

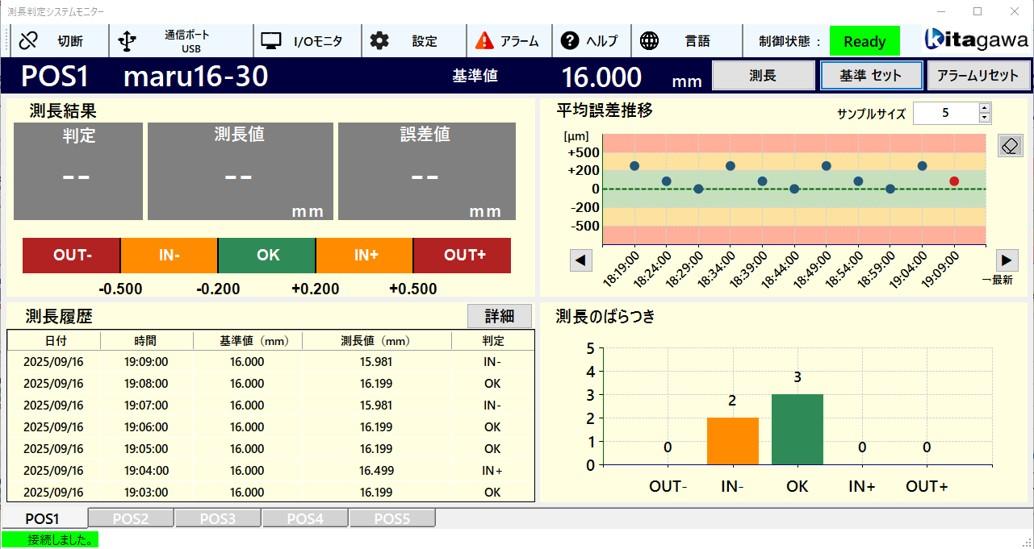

専用ソフトウェア 設定&モニタツール MET-MT
設定&モニタツールMET-MTを使用することにより、測長判定システムを使用するための設定、および判定結果などのモニタを行うことができます。

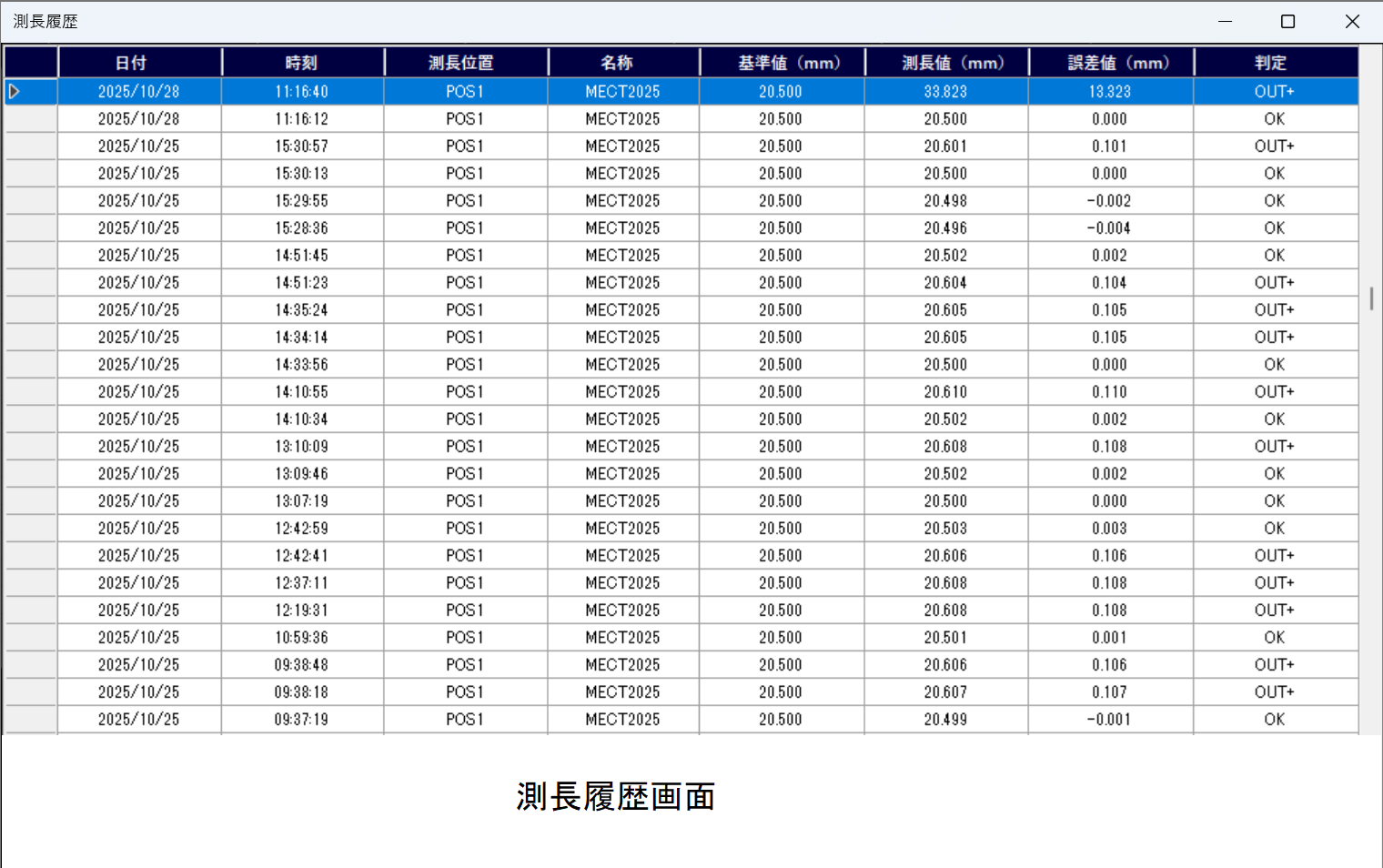

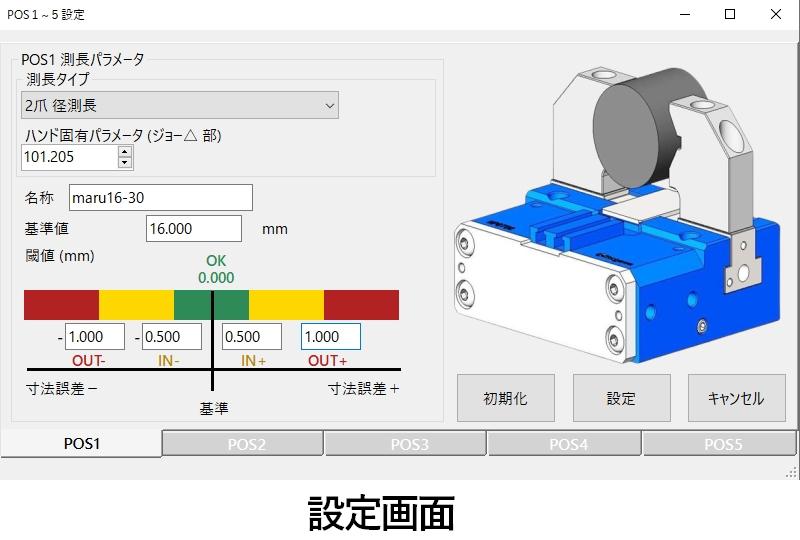

パラメータ設定 ・判定結果・測長履歴の表示
アラーム履歴の表示
測長誤差推移
測長のばらつき傾向グラフの表示
図をクリックすると拡大表示します。
表はすべてが画面に表示されていませんのでスクロールボタンなどで右にスクロールしてください。

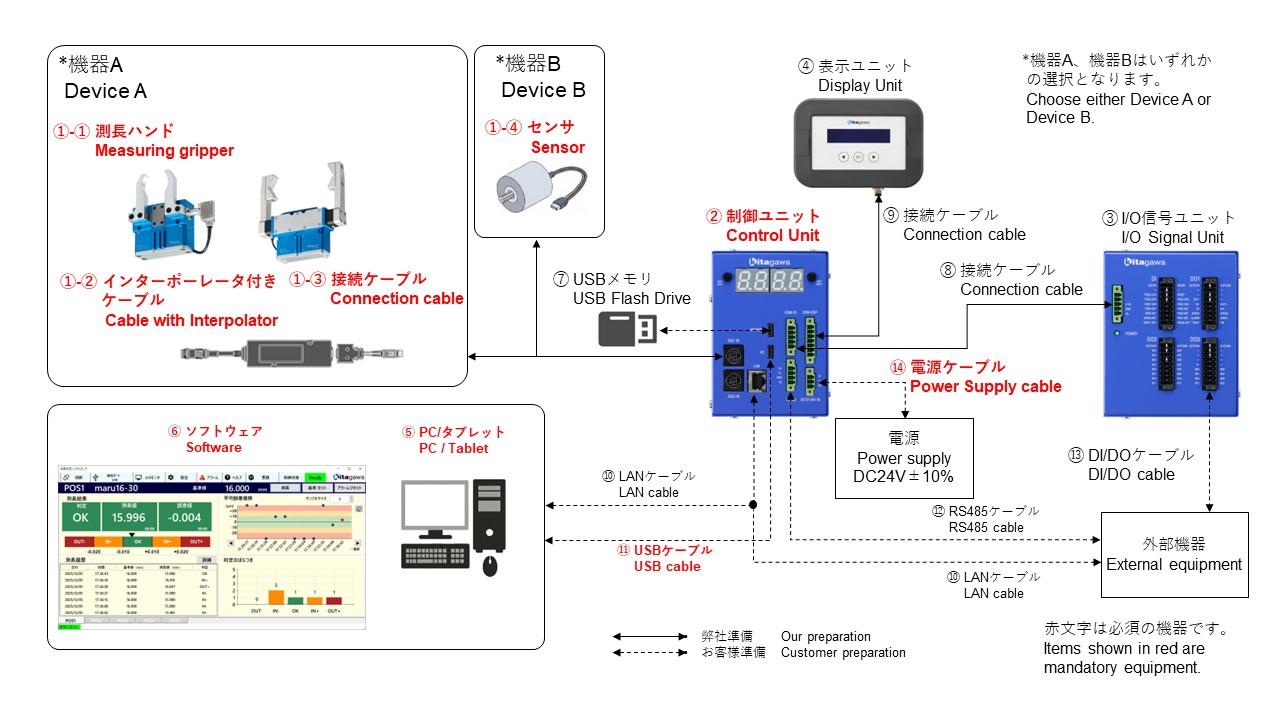

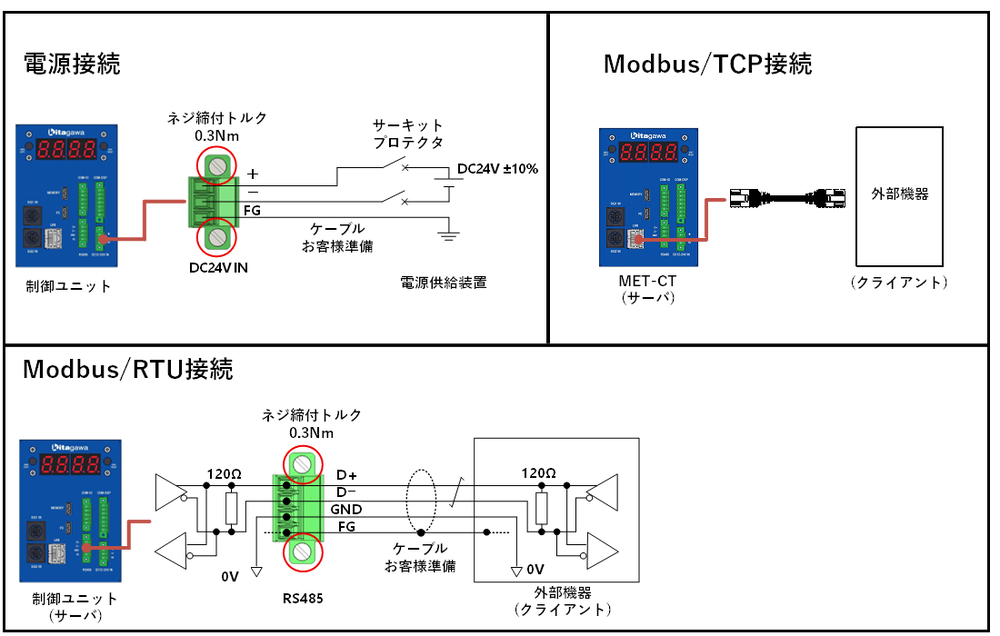

No. | 名称 | 型式 | 所掌区分 | 備考 | 必須: ◎ | |
|---|---|---|---|---|---|---|
①-① | 機器 A | 測長ハンド | NPGT_S | 北川鉄工所 | ロボットアクセサリーカタログ、取扱説明書を参照ください。 | ◎ |
①-② | インターポレータ付きケーブル | LD***DT01DT01 | 北川鉄工所 | |||
①-③ | 接続ケーブル | CK-T213 | 北川鉄工所 | |||
①-④ | 機器 B | センサ | - | お客様準備 | A/B 相出力対応センサ | ◎ |
② | 制御ユニット | MET-CT | 北川鉄工所 | 測長判定システム構成品 | ◎ | |
③ | I/O信号ユニット | MET-SG | 北川鉄工所 | 測長判定システム構成品 | 〇 | |
④ | 表示ユニット | MET-DP | 北川鉄工所 | 測長判定システム構成品 | 〇 | |
⑤ | PC/タブレット | - | お客様準備 | Windows10/11対応 | ◎ | |
⑥ | 設定&モニタツール(ソフトウェア) | MET-MT | 北川鉄工所 | 測長判定システム構成品 | ◎ | |
⑦ | USBメモリ | - | お客様準備 | データ出力用 (Type-C) | 〇 | |
⑧ | I/O信号ユニット接続ケーブル | MET-SGC-02 | 北川鉄工所 | I/O信号ユニット附属品 (2m) | - | |
⑨ | 表示ユニット接続ケーブル | MET-DPC-03 | 北川鉄工所 | 表示ユニット附属品 (3m) | - | |
⑩ | LANケーブル | - | お客様準備 | PC接続またはModbus/TCP通信用 | 〇 | |
⑪ | USB通信ケーブル | - | お客様準備 | PC接続用 制御ユニット側はType-C | ◎ | |
⑫ | RS485ケーブル | - | お客様準備 | Modbus/RTU通信用 | 〇 | |

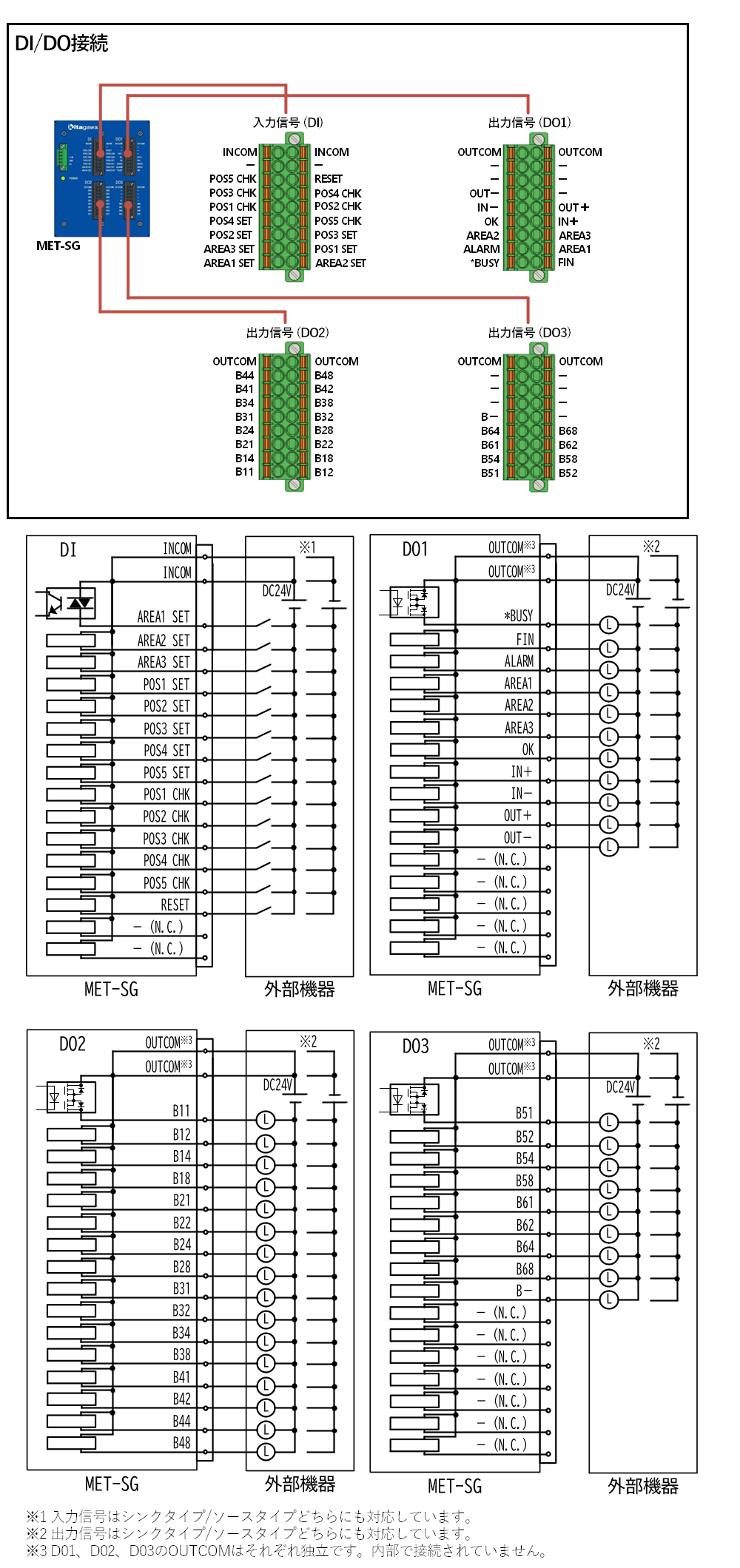

⑬ | DI/DO配線 | - | お客様準備 | DI/DO通信用 | 〇 | |
⑭ | 電源ケーブル | - | お客様準備 | DC24V | ◎ | |
図をクリックすると拡大表示します。
| DI | 設定 | ||
|---|---|---|---|
| area1_set | 範囲出力1基準セット | CX_PC | 通信プロトコル |
| area2_set | 範囲出力2基準セット | CX_SEN | センサーポート |
| area3_set | 範囲出力3基準セット | LAN_IP [A][B][C][D] | IPアドレス: [A].[B].[C].[D] |
| pos1_set | POS1基準セット | LAN_SM [A][B][C][D] | サブネットマスク: [A].[B].[C].[D] |
| pos2_set | POS2基準セット | LAN_GA [A][B][C][D] | ゲートウエイ: [A].[B].[C].[D] |
| pos3_set | POS3基準セット | LAN_PN | ポート番号 |
| pos4_set | POS4基準セット | CM_SR | スケール分解能 |
| pos5_set | POS5基準セット | CM_SD | スケール移動方向 |
| pos1_chk | POS1測長指令 | CM_SJT | 停止判定タイマ |
| pos2_chk | POS2測長指令 | CM_SJR | 停止判定範囲 |
| pos3_chk | POS3測長指令 | CM_PTO | プロセスタイムアウト |
| pos4_chk | POS4測長指令 | CM_NO | 連続OK以外判定回数 |
| pos5_chk | POS5測長指令 | IO_CT | チャタリング防止タイマ |
| reset | アラームリセット | IO_FT | FIN信号タイマ |
| DO | IO_JT | 判定出力タイマ | |
| busy | ビジー (信号入力不可) | IO_BO | BCD出力仕様 |
| fin | 処理完了 | IO_AS | アラーム信号出力仕様 |
| alarm | アラーム発生中 | POS*_NM[CH01]-[CH20] | 名称: [CH01][CH02]･･･[CH20] |
| area1 | 範囲出力1 | POS*_MT | 測長タイプ |
| area2 | 範囲出力2 | POS*_H | ハンド固有パラメータ |
| area3 | 範囲出力3 | POS*_RP | 基準位置パルス |
| ok | 判定信号: OK | POS*_PV | POS* 基準セット |
| in_pls | 判定信号: IN+ | POS*_PLS | POS* +閾値 |
| in_mns | 判定信号: IN- | POS*_MNS | POS* -閾値 |
| out_pls | 判定信号: OUT+ | POS*_DPLS | POS* + +閾値 |
| out_mns | 判定信号: OUT- | POS*_DMNS | POS* - -閾値 |
| b11 - b68 | BCD出力1桁0bit ｰ 6桁3bit | AR_*P | AREA*基準パルス |
| ALARM | AR_*PLS | AREA1*閾値 | |
| ER1_CPU | CPU異常 | AR_OS | 範囲出力仕様 |
| ER1_AB_PHASE_AB | スケールA/B相信号異常 | AR_RT | 範囲出力タイマ |
| ER1_OVERFLOW | パルスカウントオーバーフロー | AR_RDT | 範囲出力遅延タイマ |
| ER2_SET_POS* | POS*基準セット失敗 | SM_SN [CH01]-[CH20] | Serial Number: [CH01][CH02]･･･[CH20] |
| ER2_MEAS_POS* | POS*測長失敗 | SM_VR [CH01]-[CH20] | F/W Version: [CH01][CH02]･･･[CH20] |
| ER2_SET_AREA* | AREA*セット失敗 | 測長値 (パルス) | |
| ER2_JUDGE_POS* | 連続OK以外判定 (POS*) | Pulse1 | パルス |
| ER2_USB_CXN | USBデータ出力失敗 (USBメモリ未接続) | 測長値 (mm) | |
| ER2_USB_EXIST | USBデータ出力失敗 (同一名のファイルが存在する) | POS1 Value | POS1値 |
| ER2_USB_SPACE | USBデータ出力失敗 (空き容量不足) | POS2 Value | POS2値 |
| ER2_COMM_IO | 通信エラー (I/Oユニット) | POS3 Value | POS3値 |
| ER2_COMM_DISP | 通信エラー (表示ユニット) | POS4 Value | POS4値 |
| ERS_COMM_RS485 | 通信エラー (外部機器RS485) | POS5 Value | POS5値 |
| ER2_COMM_ETH | 通信エラー (外部機器イーサー通信) | POS1 Judgement | POS1判定 |
| ER3_POS_NOT_SET | POS未設定 | POS2 Judgement | POS2判定 |
| ER3_LOW_BATT | バッテリゼロ | POS3 Judgement | POS3判定 |
| ステータス | POS4 Judgement | POS4判定 | |
| Status | ステータス | POS5 Judgement | POS5判定 |
ユーザー登録していただくことで最新のソフトウェアをダウンロードしていただけます。またソフトウェアの更新のご案内や重要なお知らせはご登録いただいたメールアドレスにご連絡します。
ユーザー登録は以下のリンクをクリックして始めてください。ユーザー登録後に弊社にて安全保障輸出管理上の審査を行ない、問題ないと判断されたらソフトウェアのダウンロードページへのリンクアドレスが書かれたメールをご登録いただいたメールアドレスにお送りいたします。

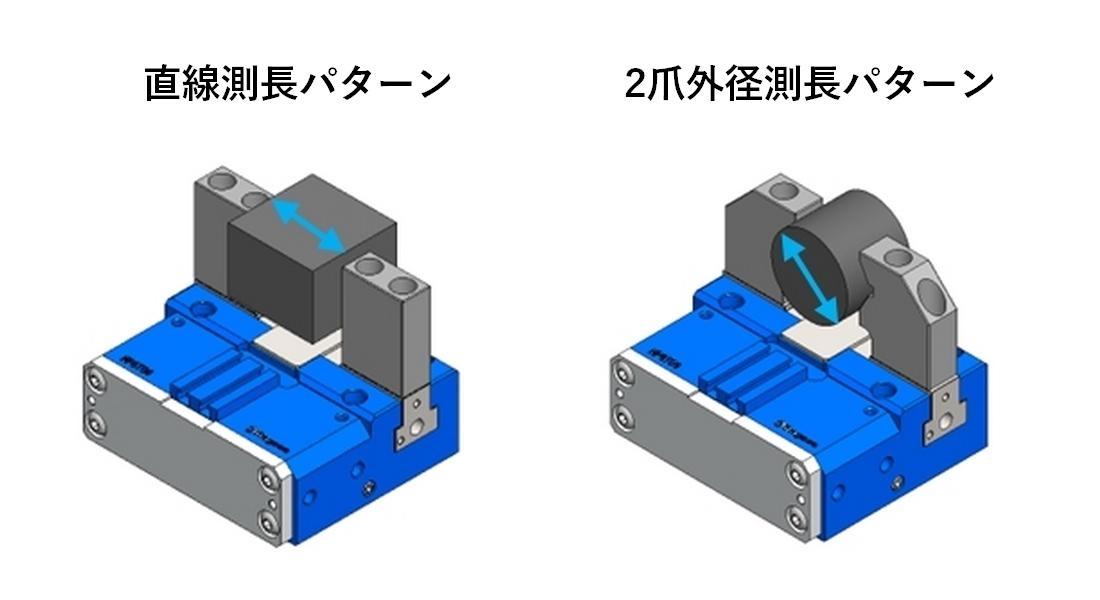

特長1 グリッパのジョーの形状を考慮したワーク寸法変換演算
●PLCでの寸法変換不要

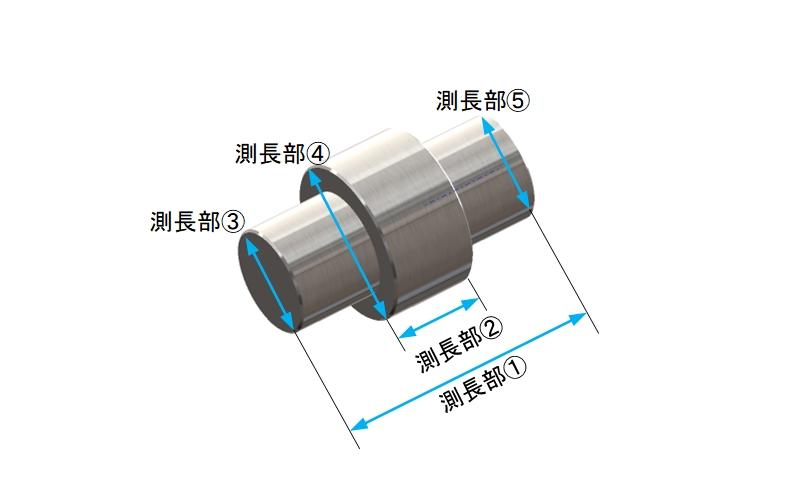

特長2 測定点数は5ポジション
●5点それぞれの判定閾値の設定が可能
●5点それぞれの測長パターン (直線 or 径) の設定が可能

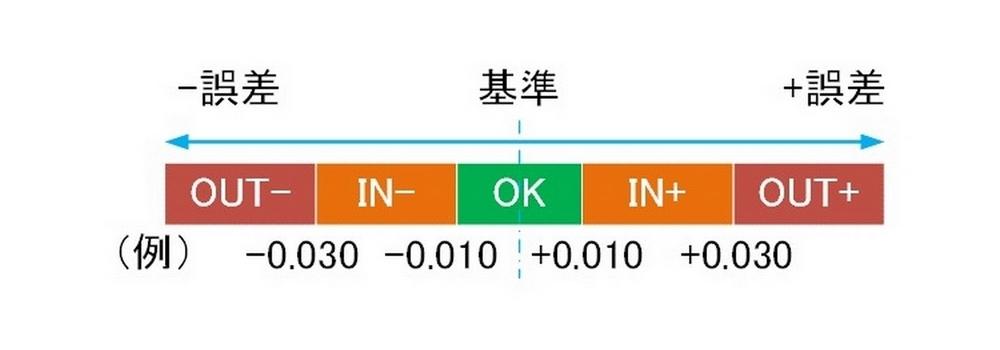

特長3 測長結果は5段階判定出力
●測長した数値を閾値に応じて5段階で良否判定

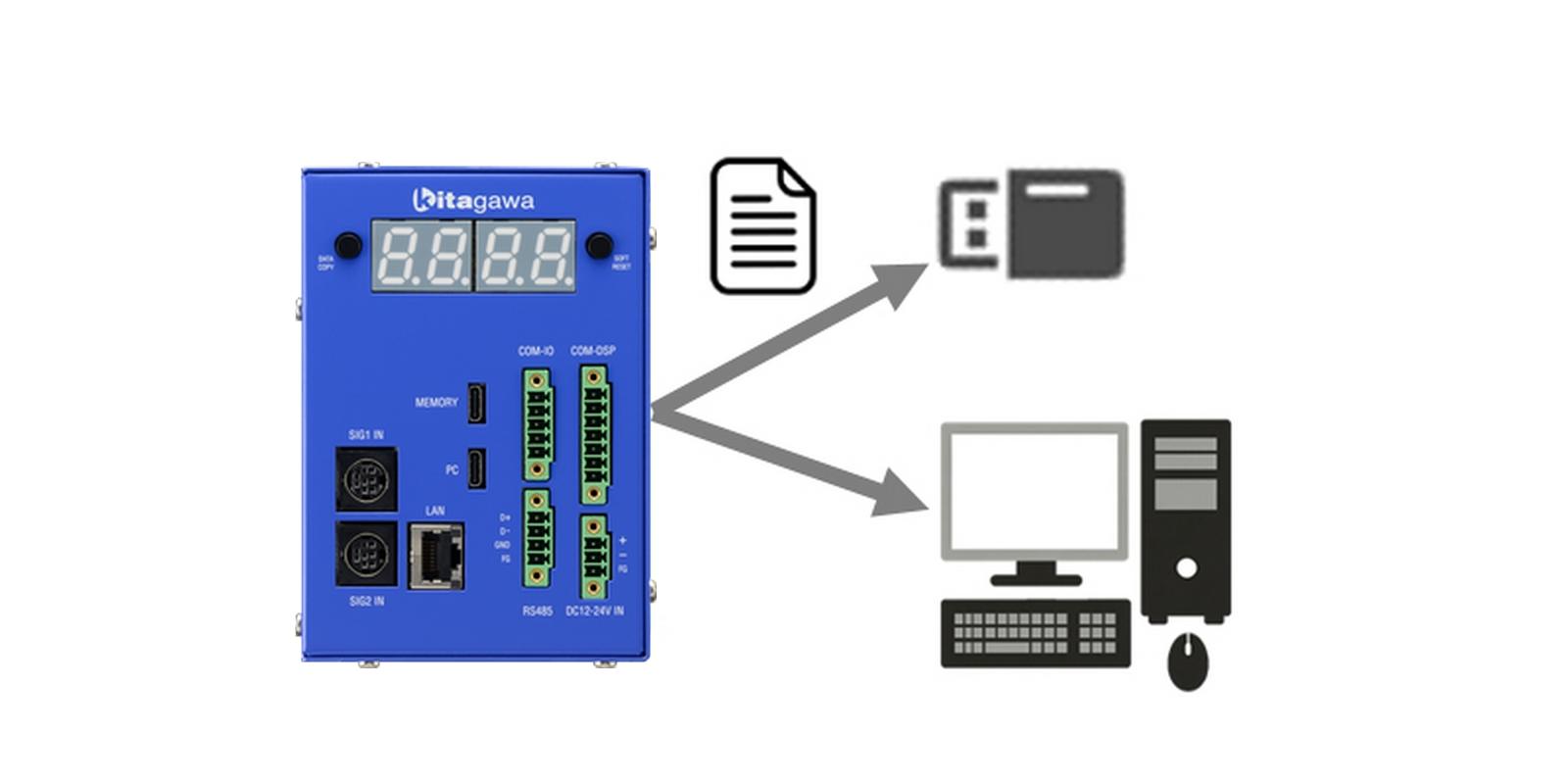

特長4 測長データ保存･出力
●測長データをUSBメモリまたはPCへデータ出力
特長5 専用ソフトウェアで簡単設定
●Windows OS のPC･タブレットで操作可能
●設定が必要な項目をグラフィックで説明
●測長数値･判定結果をリアルタイムに表示
● Ethernet、USB のいずれかで接続

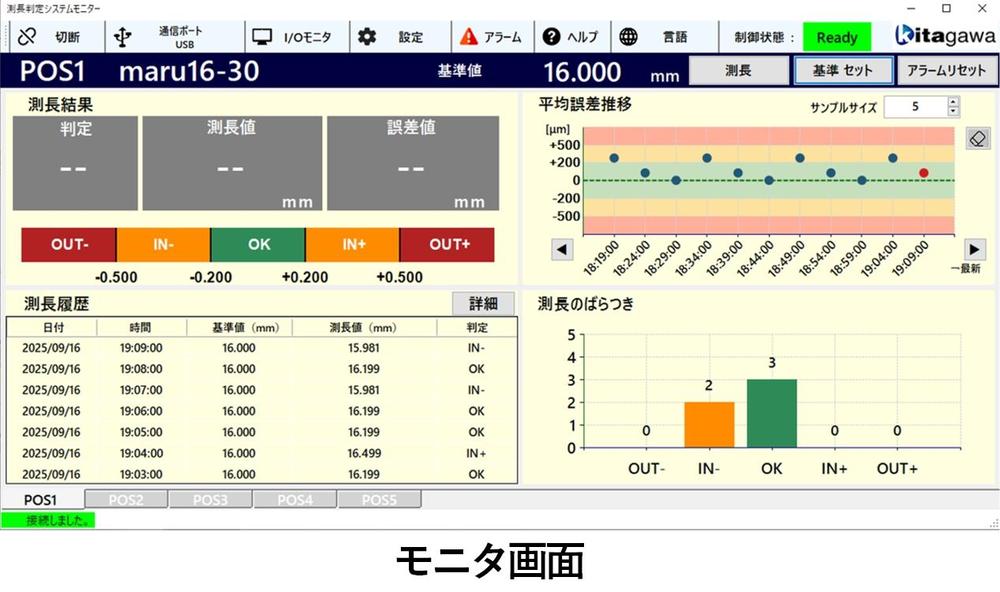

モニタ画面
