切粉・粉塵・洗浄などの環境に最適 (IP67)
高い内径把持力
独自の密封構造で省配管

注1 空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。
注2 リードスイッチでジョーストロークを検出される場合は、商品の外周に取付溝を用意していますので、その溝を利用してリードスイッチを取り付けてください。
リードスイッチは最大2個まで取付け可能です。

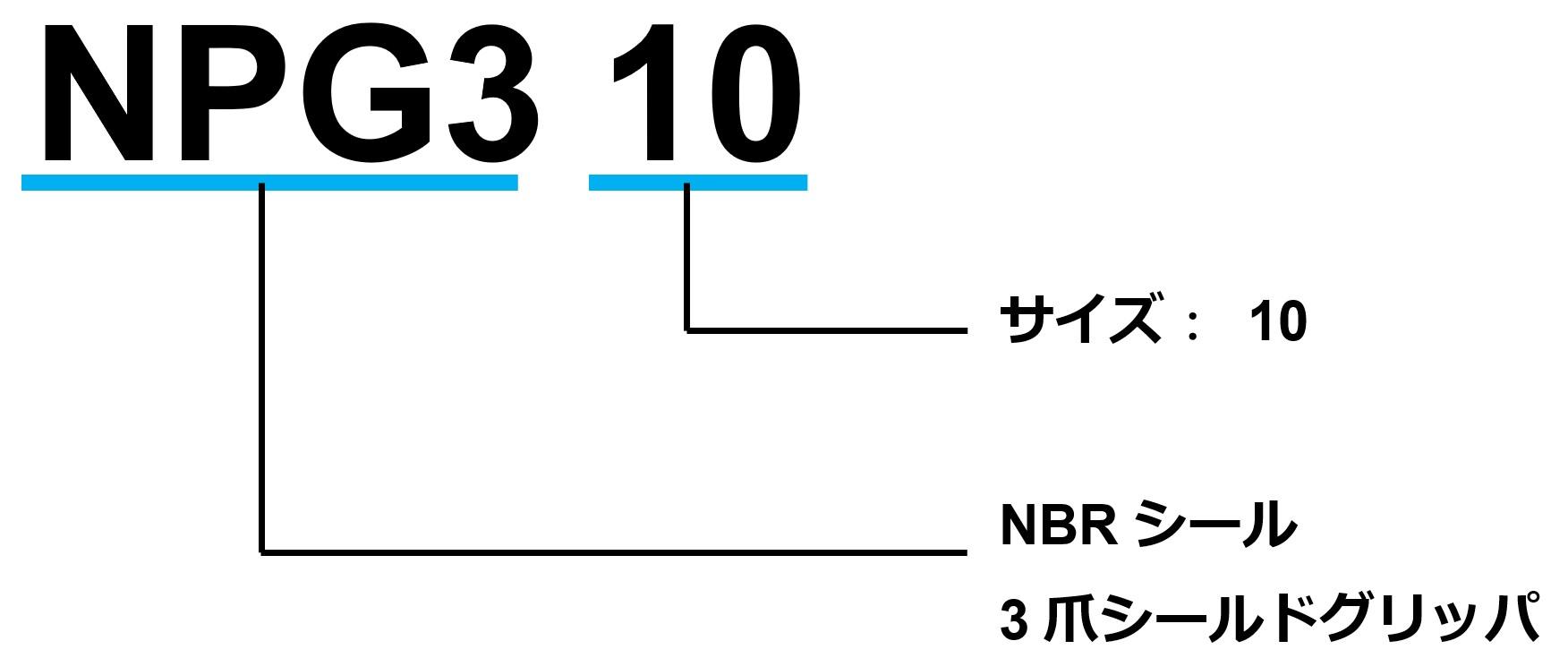

型 式 | 直径での | 把持力 F(注2) | 繰り返し | 本体質量 | 流体消費量 | 使用空圧力 | 周囲温度 | 保護等級 | ||
|---|---|---|---|---|---|---|---|---|---|---|
測定距離(注1) | 外径把持 | 内径把持 | ||||||||
NPG306 | 12 | 40 | 460 | 900 | ±0.01 | 0.5 | 33.3 | 0.2~0.8 | 5~60 | IP67 |
NPG308 | 16 | 40 | 1000 | 1900 | ±0.01 | 1.3 | 68.4 | 0.2~0.8 | 5~60 | IP67 |
NPG310 | 20 | 40 | 2000 | 3200 | ±0.01 | 2.1 | 139.7 | 0.2~0.8 | 5~60 | IP67 |
(注1) 測定距離はマスタージョー中心から把握中心までの距離です。
(注2) 把持力は供給空圧力0.6MPaでの値です。
各グリッパの許容負荷は以下のリンクで確認してください。
グリッパ許容負荷

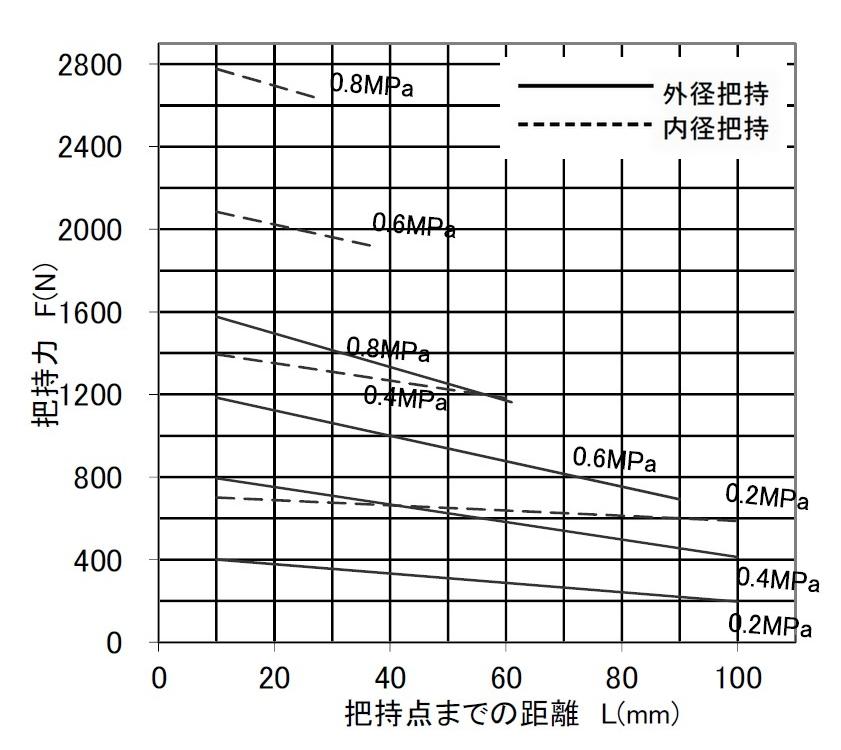

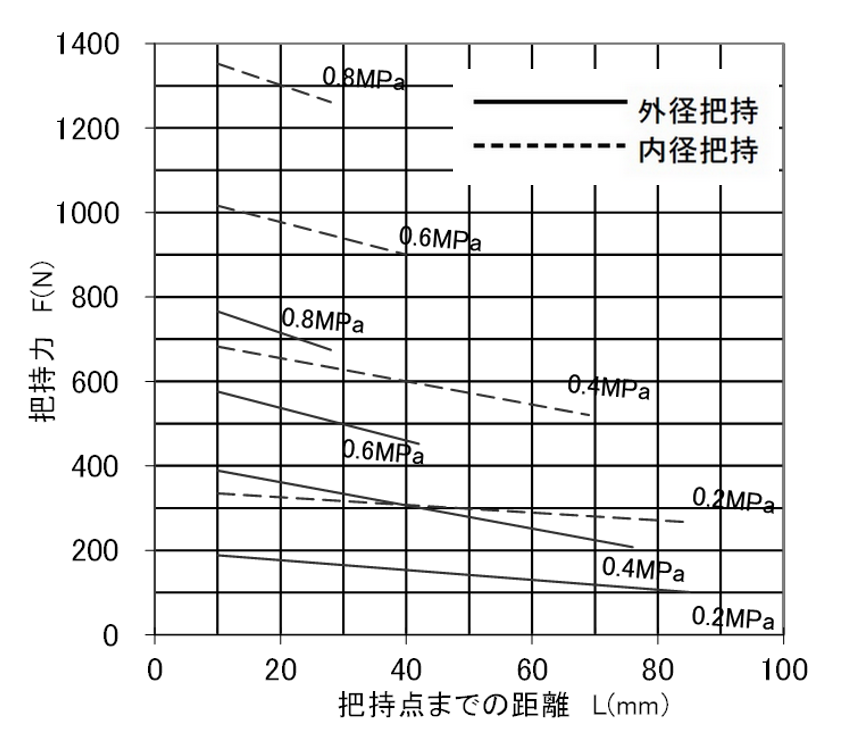

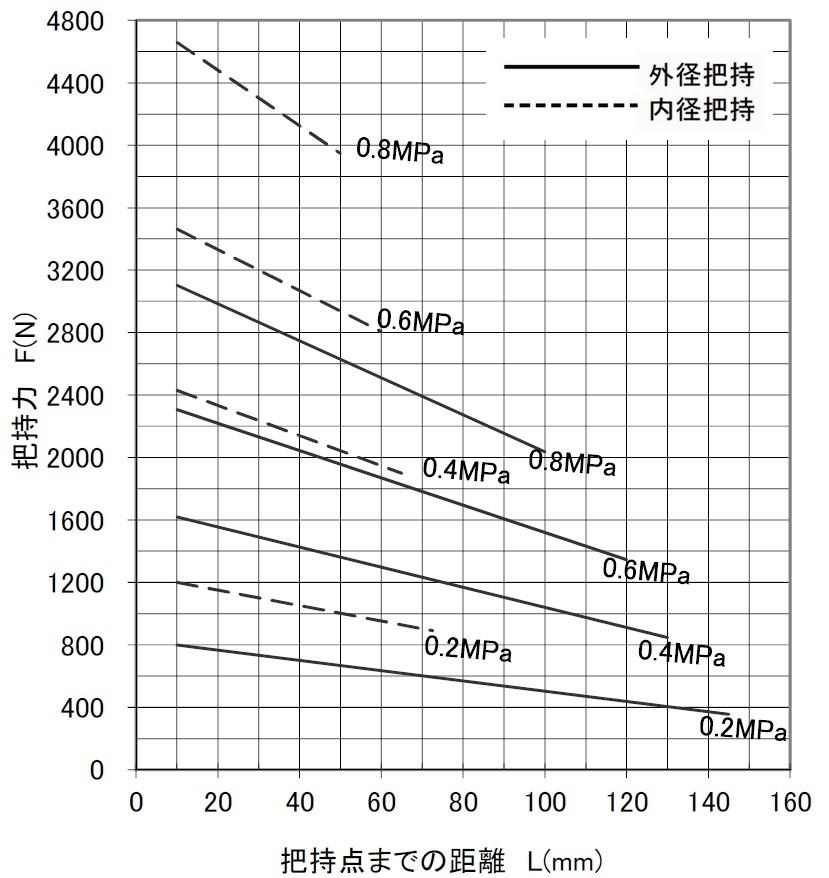

型式を選ぶと把持力線図を表示します。グラフの把持力 F は、1爪当たりの実測把持力 F1× 爪本数を表しています。
NPG306 | NPG308 | NPG310 |
グリッパの型式、使用空圧力などの把持条件より把持力を計算します。
把持力を計算する
