薄型2爪シールドグリッパ
『密封構造の防塵・防水仕様』
切粉・粉塵・洗浄などの厳しい環境下で使用可能 (IP67)
高い内径把持力により、重量物ワークの搬送が可能
エアパージなしで防塵・防水を実現
測定機能付きも選択可能
注１ 空圧が低下した際にもワークを脱落しないよう空圧回路に逆止弁を使用してください。
注２ リードスイッチでジョーストロークを検出される場合は、商品の外周に取付溝を用意していますので、その溝を利用してリードスイッチを取り付けてください。

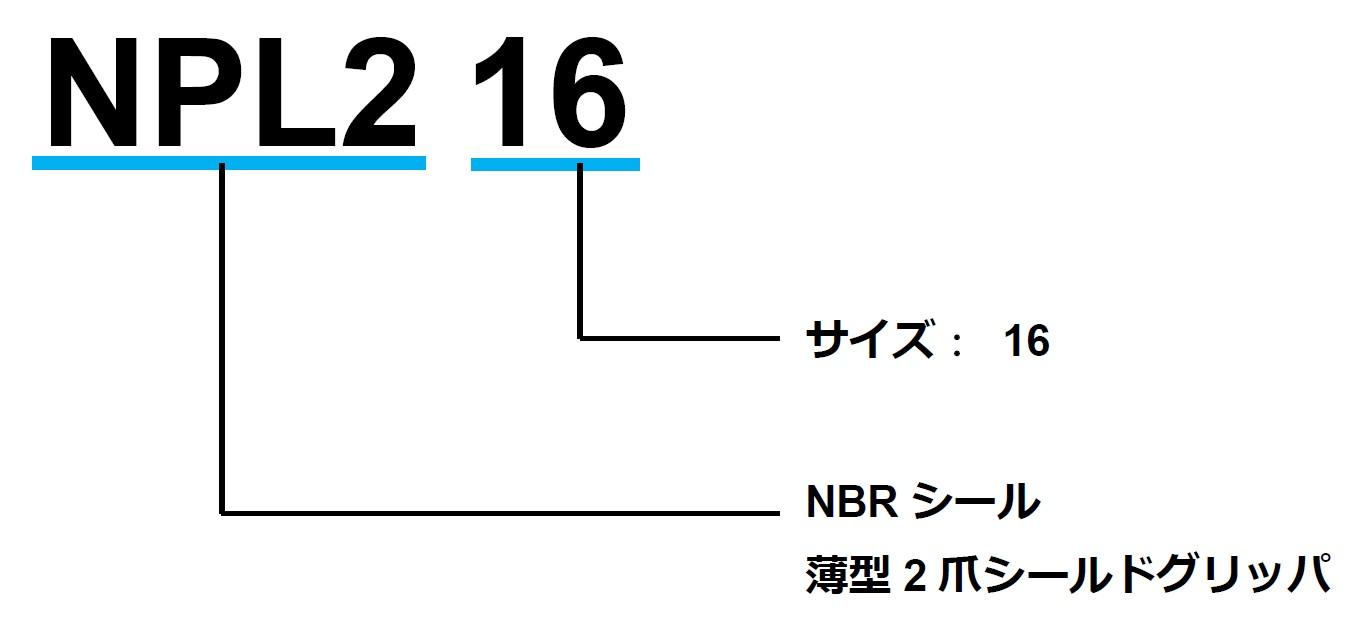

型 式 | 直径でのジョーストローク | 把持力 F(注2) | 繰り返し精度 | 本体質量 | 流体消費量 | 使用空圧力 | 周囲温度 | 保護等級 | ||
|---|---|---|---|---|---|---|---|---|---|---|
測定距離(注1) | 外径把持 | 内径把持 | ||||||||
NPL216 | 37 | 60 | 1080 | 2080 | ±0.008 | 2.5 | 163.8 | 0.2～0.6 | 5～60 | IP67 |
(注1) 測定距離はマスタージョー中心から把握中心までの距離です。
(注2) 把持力は供給空圧力0.6MPaでの値です。
各グリッパの許容負荷は以下のリンクで確認してください。

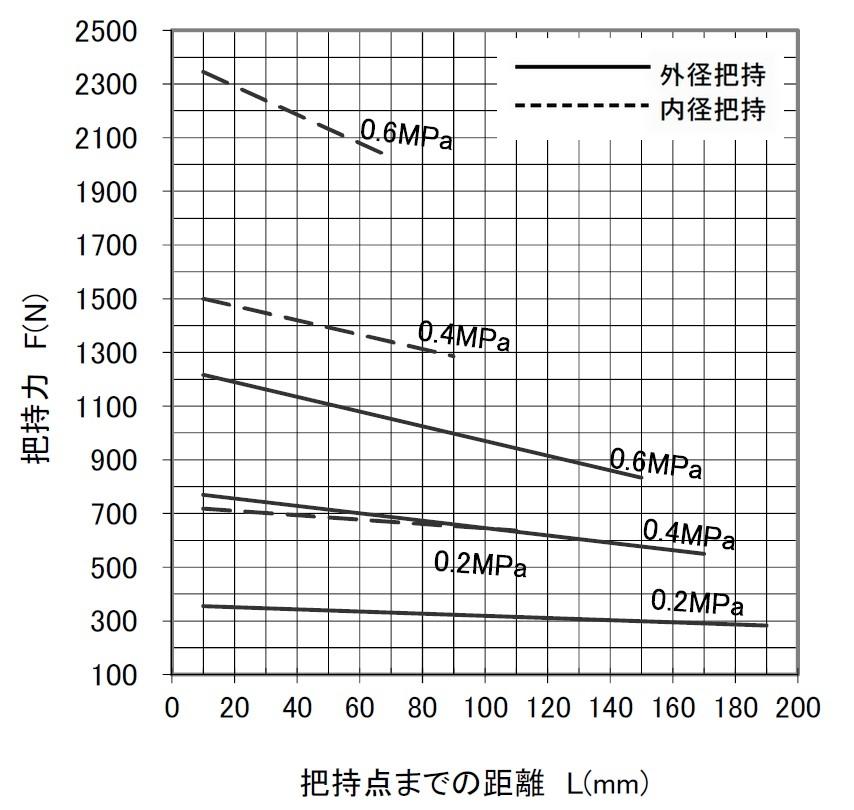

型式を選ぶと把持力線図を表示します。グラフの把持力 F は、1爪当たりの実測把持力 F1× 爪本数を表しています。
NLP216 |
|
グリッパの型式、使用空圧力などの把持条件より把持力を計算します。
