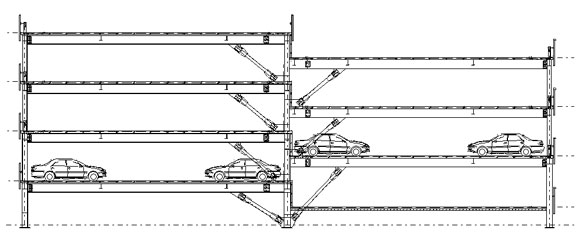

従来タイプから外周側の方杖を無くすことで、更にフロア全体が広く感じられます
柱の本数が少ない設計のため、入出庫しやすく、ドアの開閉、乗降がスムーズにできます
在来建築に比べ、耐火被覆や防火区画が不要のため、コスト低減が可能です
従来タイプ

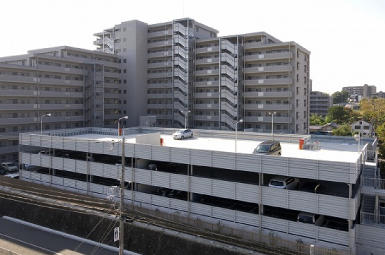

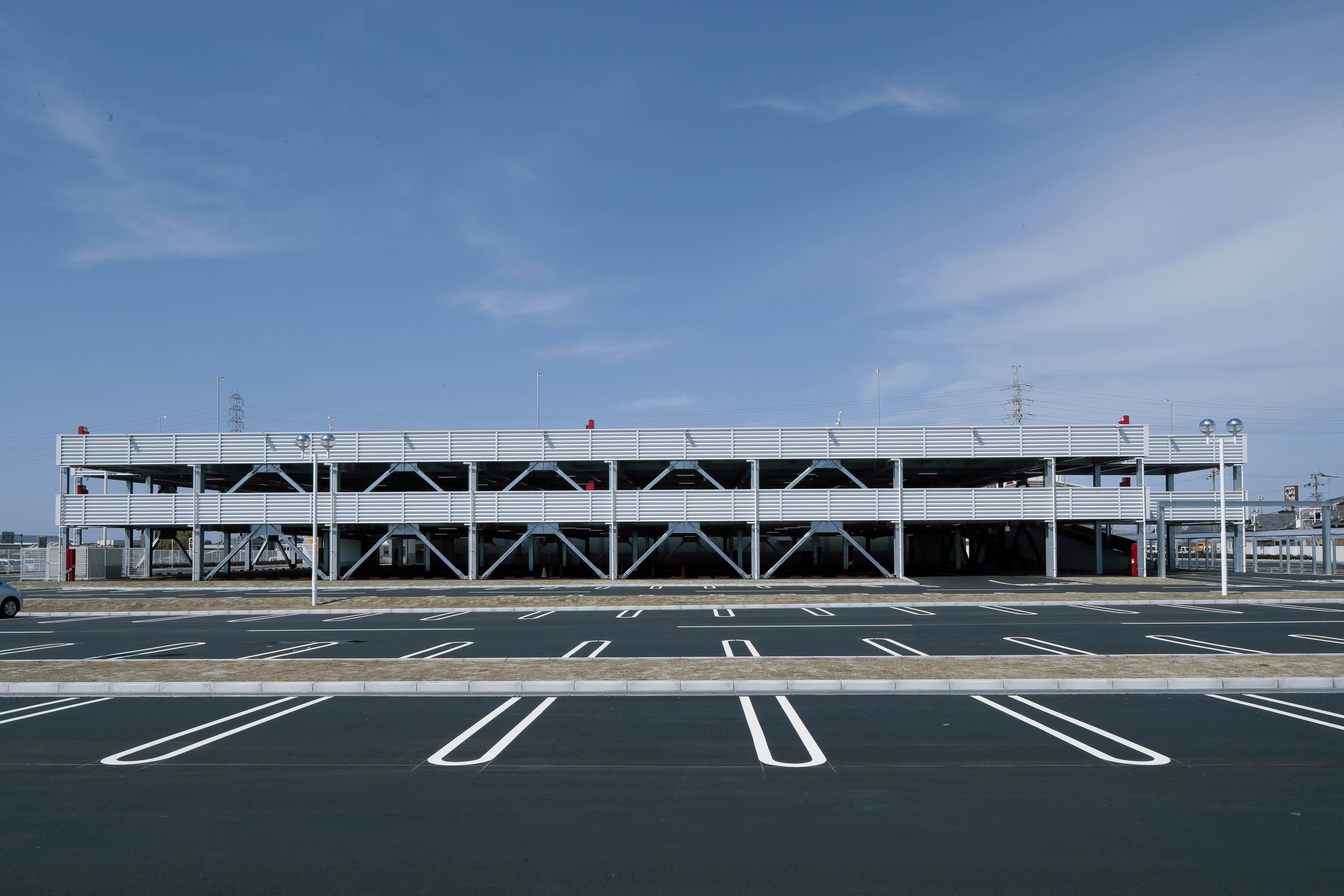

全景
型式及び構造 | Ｈ-PCR380型／Ｘ方向：ブレース構造 Ｙ方向：ブレース構造 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

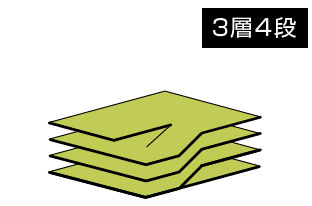

階数 | ３階（３層４段） | ||||||||||||||
床面積 | 各階 562.70m2～4000m2 （延べ面積 1688.10m2～12000m2） | ||||||||||||||
※LＸ２（２台駐車用）は、２ユニットまで | |||||||||||||||
階高 | 1Ｆ 3.05m～3.65m（@50） | ||||||||||||||
2Ｆ 3.05m～3.30m（@50） | |||||||||||||||
3Ｆ 3.05m～3.30m（@50） | |||||||||||||||
屋根床版高さ | 9.15m～13.55m | ||||||||||||||
軒高 | 9.02m～13.42m | ||||||||||||||
使用部材 | 柱 ： Ｈ型鋼 ブレース ： 角形鋼管 | ||||||||||||||
梁 ： Ｈ型鋼 | |||||||||||||||
垂直最深積雪量 | 100cm(単位重量20N/m2/cm) | ||||||||||||||
指定車種 | 構造床部：車両総重量2.0ｔ以下の乗用自動車 | ||||||||||||||
地盤面及び土間床部：車両総重量2.5ｔ以下の乗用自動車 | |||||||||||||||
床版 | 車室・車路 ： 合成スラブ用デッキプレート＋コンクリート | ||||||||||||||
基礎 | べた基礎、杭基礎 他 | ||||||||||||||
消火設備 | 移動式粉末消火設備 ＡＢＣ粉末消火器 | ||||||||||||||
電灯設備 | １Ｆ、2Ｆ 、3Ｆ ： 蛍光灯４０Ｗ ＲＦ ： 水銀灯 | ||||||||||||||
点滅方式（明暗感応式、タイマー式、手動式） |
