各エアジョイントの詳細はキット型式をクリックすると表示されます。
ブラウザの設定によっては表がすべて表示されていない場合があります。その際には画面を右にスクロールさせてください。
ポート数 | 外付オプション | キット型式 | 増設電極 | 可搬質量と対応可否 | 適用ブラケット型式 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
オプション | マスターシリンダ用 | ツールアダプタ用 | 3kg | 7kg | 12kg | 25kg | 50kg | ||||
KWRY | KWR | KWR | KWR | KWR | |||||||
3ポート | エアジョイント | R | 無し(エアジョイントのみ) | ● | ● | ● | ● | ● | - | ||
樹脂コネクタタイプ | ● | ● | ● | ● | |||||||
ハンダ端子ケーブル付 | ● | ● | ● | ● | |||||||
4ポート | エアジョイント | P | 無し(エアジョイントのみ) | ● | ● | ● | ● | - | |||
樹脂コネクタタイプ | ● | ● | ● | ● | |||||||
ハンダ端子ケーブル付 | ● | ● | ● | ● | |||||||
2ポート | エアジョイント | Q | 無し(エアジョイントのみ) | ● | ● | SWRZ0Z0 | |||||
エアジョイント一覧表のPDFダウンロードはこちらをクリックしてください。
オプションの詳細一覧はこちらをクリックして確認してください。
【外付けオプション選定時の共通注意事項】
※1. 電極オプション組合せ時は、各外付けオプション詳細仕様に記載の総電流容量、接触抵抗をご確認ください。
※2. ツールアダプタの型式は、NPN/PNP 仕様共に共通となり、マスターシリンダの型式のみ異なります。
KWRY0010 / KWR0070 / KWR0120 の場合: 取付面は1箇所

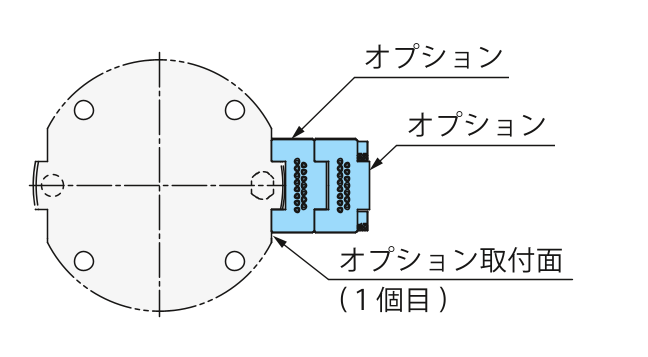

例1: オプション取付面にオプション2個を取り付ける
KWR0250 / KWR0500 の場合: 取付面は2箇所

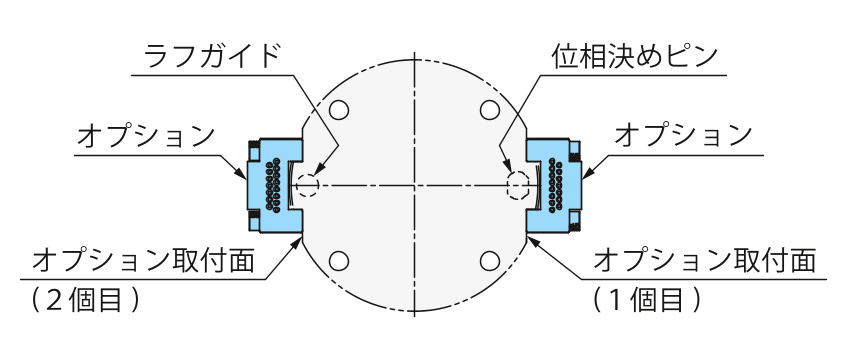

例2: オプション取付面1と2にそれぞれオプションを取り付ける
例3: オプション取付面1にオプションを2個取り付ける

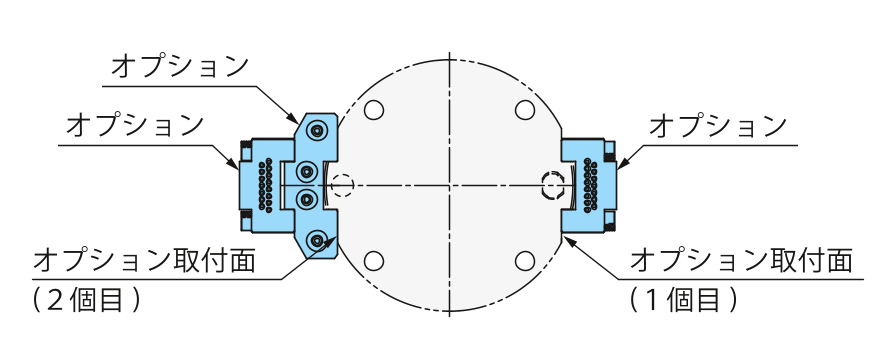

例4: オプション取付面1にオプションを1個、取付面2に2個取り付ける
