アブレイシブウォーターカッター　APLシリーズ

超高圧ジェット水流で難削材も鋭く切断！

APL-1010P-P
商品特徴
仕様
フロアースペース
システム図
デュアルカッター
テーパー補正制御
アブレイシブモデル
切断加工データ

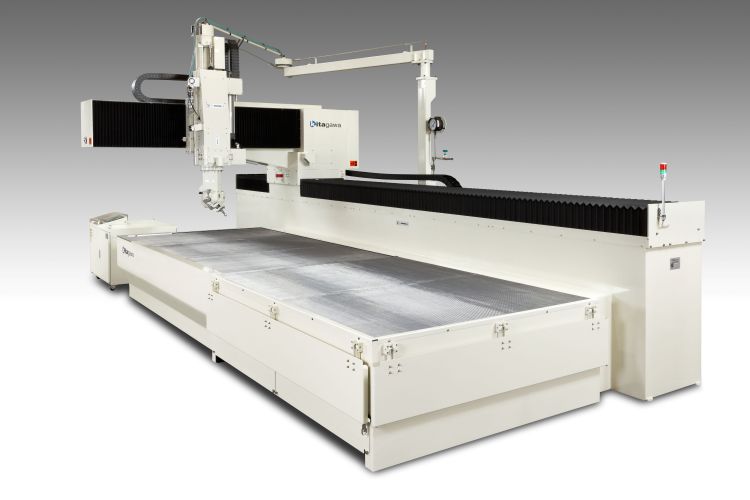

APL-1010P-P

剛水超高圧ジェット水流が難削材も鋭く切断!

商品特徴

難削材も思いのままに加工

セラミックス、CFRP、チタン等の切断が困難とされる難削材も加工可能。従来加工が難しかった素材も理想の形に。

熱変形や歪みの心配不要

素材への熱影響が少ないため、切断部分に熱変形・歪みの発生を抑制します。

作業性向上と低床作業テーブル

片持ちのカーソルで作業性を向上させ、ワークのセット位置を低床にしたことで脱着がスムースに行えます。

仕様

項目	単位／型式	APL-1010P-P
Ｘ軸有効ストローク	mm	1,000
Ｙ軸有効ストローク	mm	1,000
最大圧力	MPa	412
Ｘ，Ｙ軸早送り速度	m/min	10
送り速度	m/min	15ｍ/min(max)
2,500㎏（スチールボール込み）	kg	2,500

※仕様については全てオーダーメイドで製作しております

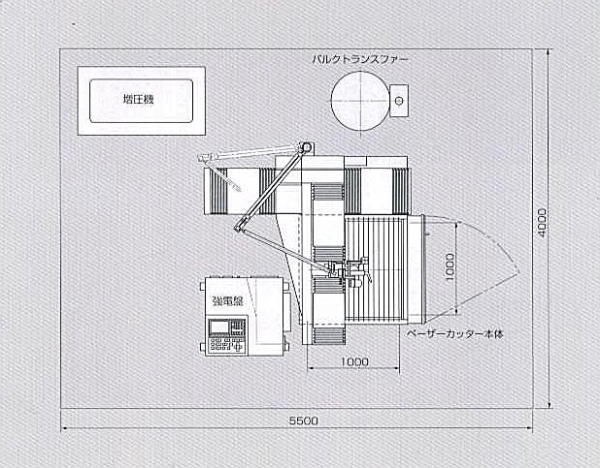

フロアースペース

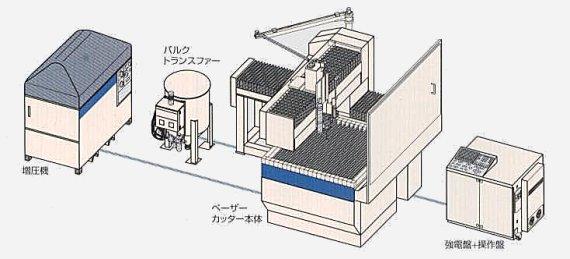

システム図

デュアルカッター

ピュアウォーターカッター、アブレイシブウォーターカッターの両切断が可能な機械もございます。

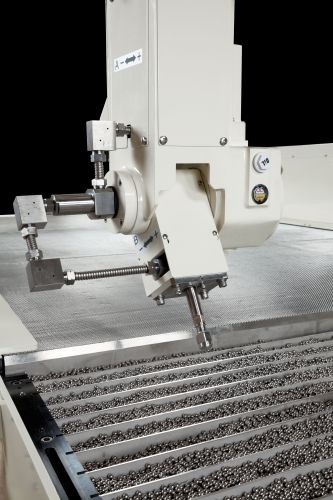

テーパー補正制御

垂直な面直度を出したい場合は加工速度を落とす必要がありますが、加工時間が長くコストがかかります。

　・素早い加工でも垂直な切断面が実現できます。
　　→自動で角度調整しながら切断し加工速度を落とさず、面直度の高い（垂直な）仕上がりを得られます。

　・コスト削減
　　→短時間の加工でランニングコストが抑えられます。

ワーク	厚み	垂直切断速度	法線制御速度
SUS304	10t	F10	F80
塩化ビニール	10t	F30	F200

応用例

0～45ﾟの範囲内であれば
任意角度での内･外テーパー
加工または開先･面取り加工も
可能です。

※但し、圧力・ﾉｽﾞﾙ径・ｶﾞｰﾈｯﾄ量・粒径すべて同条件

アブレイシブモデル

ペーザー加工（難削材の切断加工）

難素材と言われる切断の難しい塩ビやベークライト、ガラスエポキシ樹脂も切断面に圧力を掛けず加工できます。金属においても切断時の熱影響がなく製品の歪みもありません。

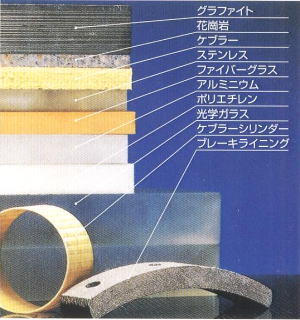

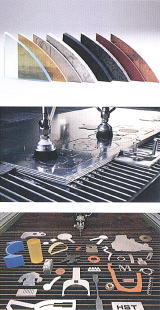

加工サンプル例


CFRP		塩化ビニル	ガラスエポキシ樹脂

銅	ステンレス	御影石	ガラス

切断加工データ

切断対象物	材料厚さ(mm)	圧　　力(MPa)	ノズル径(mm)	切断速度(cm/min)
鉄	25.4	2,500	0.33/1.19	63.5
鉄	101.6	2,500	0.46/1.2	5.1
ステンレス	0.8	2,800	0.23/0.79	762
ステンレス	19	2,500	0.33/1.19	127
アルミニウム	3	2,100	0.33/1.2	75
アルミニウム	80	2,100	0.33/1.2	2
チタン	10	2,100	0.46/1.6	14
チタン	25	2,100	0.46/1.6	4
石綿	20	2,500	0.33/1.2	80
石綿	40	2,500	0.33/1.2	20
ガラス	0.8	2,800	0.23/0.79	635
ガラス	25.4	2,500	0.33/1.19	55.9
カーボン	25.4	2,500	0.33/1.19	12.7
ケブラー	0.8	2,800	0.23/0.79	254
ケブラー	25.4	2,500	0.33/1.19	7.6
グラスファイト	0.8	2,800	0.23/0.79	444.5
グラスファイト	25.4	2,500	0.33/1.19	50.8
ファイバーグラス	8	2,100	0.46/1.6	250
ファイバーグラス	16	2,100	0.33/1.2	60
アクリル	25.4	2,500	0.33/1.19	25.4
テフロン	45	2,500	0.33/1.2	15
花崗岩	10	2,800	0.46/1.19	100
花崗岩	30	2,800	0.33/1.19	50
大理石	10	2,800	0.33/1.19	170
大理石	30	2,800	0.33/1.19	85

※上記は任意の切断データです。MAXの厚さではありません。
※ケブラー®は米国デュポン社の登録商標です。
