ものづくりを未来する
数値制御による高精度加工
高速、高精度加工で品質と生産性を向上
CADデータをPCより転送もしくはUSBを使用し制御装置のポートにセットするだけ。どなたでも簡単に操作ができます。
非接触で切断をするため、加工時の負荷を最小限に抑えます。
対象ワークとしてゴム、ウレタン、パッキン、皮革素材などを、任意な形状に切断することができます。
レーザー切断機のように熱を与えないので、ナイロン系などの素材でも、きれいに切断することができます。
切粉は切断水と一緒にバキューム吸引され粉塵の飛散はほとんどなく、クリーンな環境で作業が可能です。
片持ちのカーソルで作業性を向上させ、ワークセット位置を低床にしたことで脱着がスムースに行えます。
項目 | 単位／型式 | APL-2013P-W | ||
|---|---|---|---|---|
Ｘ軸有効ストローク | mm | 2,000 | ||
Ｙ軸有効ストローク | mm | 1,300 | ||
最大圧力 | MPa | 412 | ||
Ｘ，Ｙ軸早送り速度 | m/min | 15 | ||
送り速度 | m/min | 15ｍ/min(max) | ||
重量 | kg | 2,500 | ||
※仕様については全てオーダーメイドで製作しております

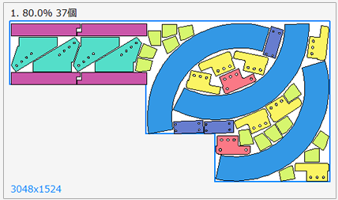

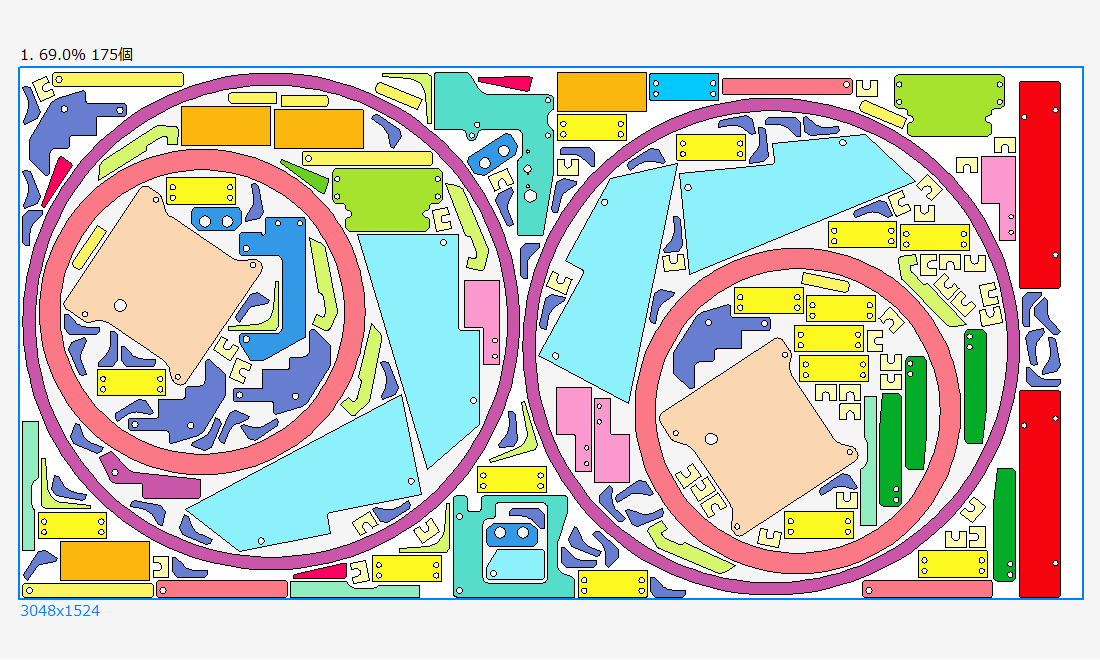

パーツインパーツにより、穴の内部にも自動的に部品を配置しますので、高い歩留まり率を実現、材料を最大限に使用できます。
残った材料を端材として登録することにより、端材に対するネストも行うことができます。

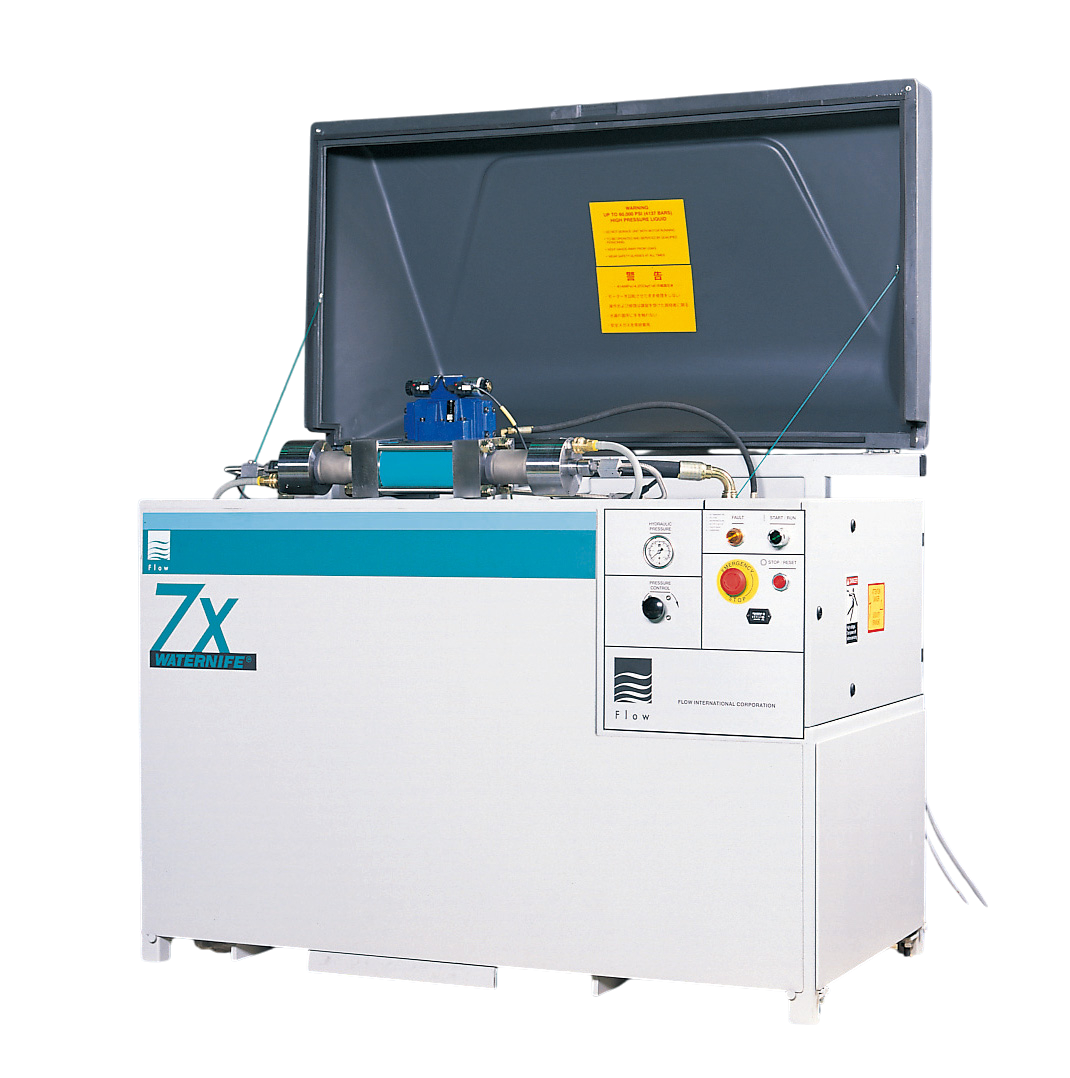

増圧機
傾斜ノズル
リモコンペンダント

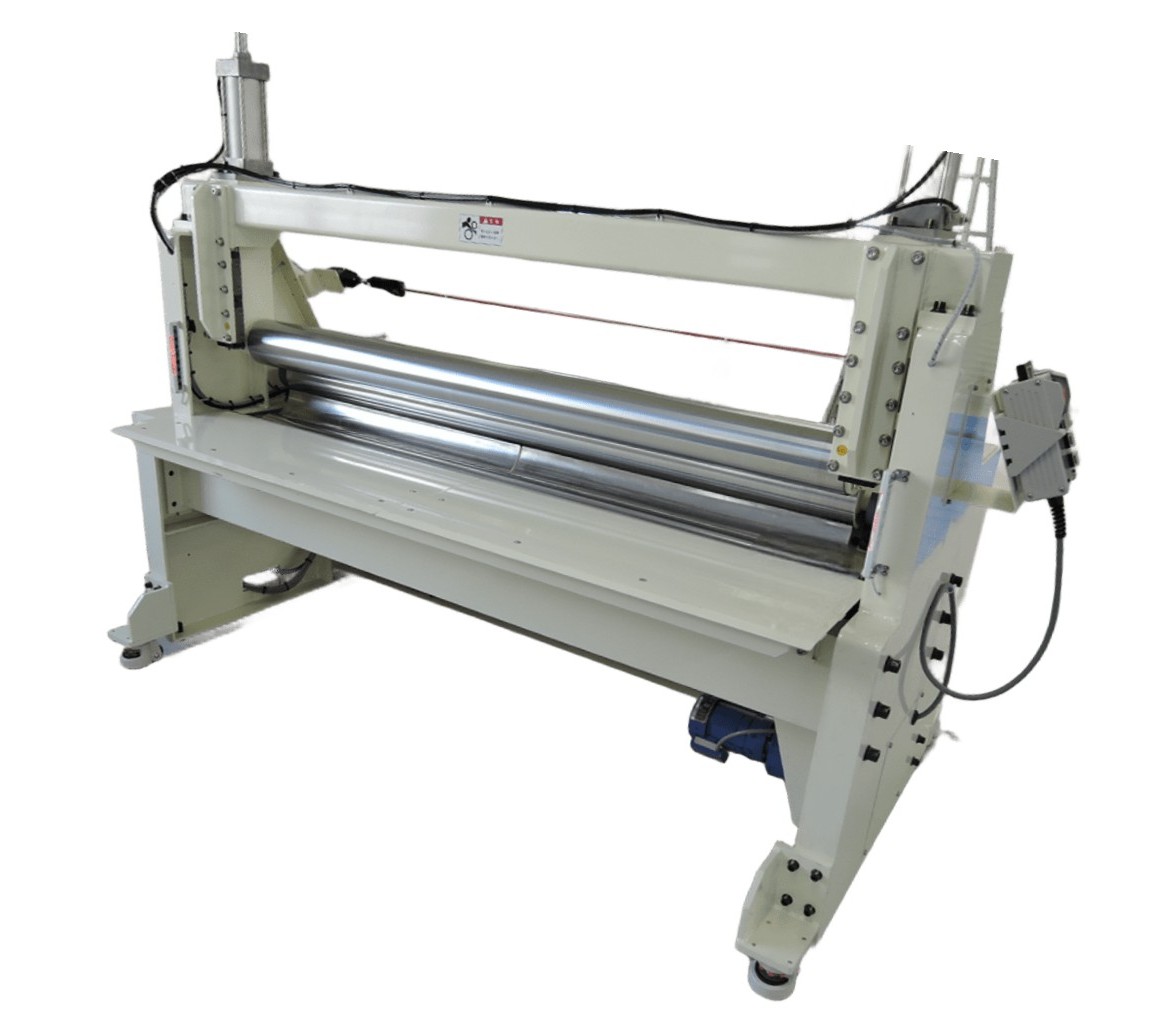

巻クセ除去装置

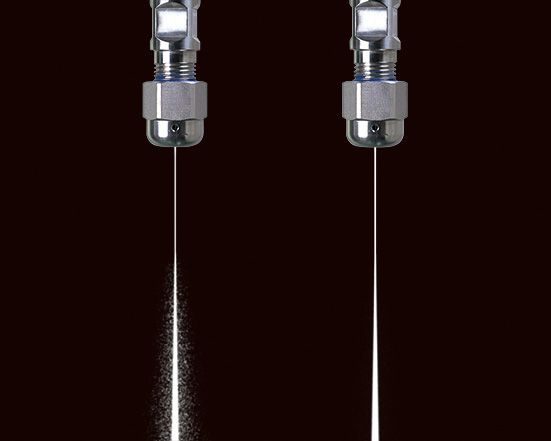

水に添加剤を混入させ超高圧水の収束性を改善し超高圧ポンプの効果を飛躍的に向上させる加工方法です。
加工能力、精度、速度UPにつながり、高品質な製品を作り出します。
切断対象物 | 材料厚さ(mm) | 圧 力(MPa) | ノズル径(mm) | 切断速度(m/min) |
|---|---|---|---|---|
布地 | 30 | 3,500 | 0.25 | 2.5 |
ファブリック | 20 | 3,850 | 0.20 | 6 |
皮 | 1.0 | 3,500 | 0.15 | 30 |
カーペット | 3.0 | 3,500 | 0.20 | 40 |
ゴム | 15 | 3,850 | 0.17 | 12 |
石膏ボード | 20 | 3,000 | 0.20 | 25 |
石綿 | 10 | 3,000 | 0.20 | 8 |
グラス | 80 | 3,500 | 0.15 | 40 |
FRP | 2.5 | 3,850 | 0.15 | 3 |
ポリ塩化 | 1.0 | 3,850 | 0.10 | 2 |
ウレタン | 10 | 3,000 | 0.10 | 30 |
ケブラー | 1.5 | 3,500 | 0.15 | 4.5 |
グリーン | 5.0 | 3,850 | 0.10 | 6 |
ハートボード | 3.0 | 3,850 | 0.12 | 15 |
カーボン | 0.5 | 3,850 | 0.12 | 30 |
※上記は任意の切断データです。
MAXの厚さではありません。
※ケブラー®は米国デュポン社の登録商標です。
