2爪ワークグリッパ ATシリーズ

突起物ワークも確実把握

ATシリーズ

＊ＣＥ対応品

カタログ（PDF）

取扱説明書（PDF）

型　式			AT04	AT06	AT08	AT10
ジョーストローク(mm)			5.2	5.2	6.3	6.3
把握力(kN) (空圧0.6MPa時)			7.5	21	33	48
最高使用空圧力(MPa)			0.6	0.6	0.6	0.6
把握径(mm)		最大	110	165	210	254
把握径(mm)		最小	10	31	41	61
質量(kg)			6.9	15	26.7	40.8

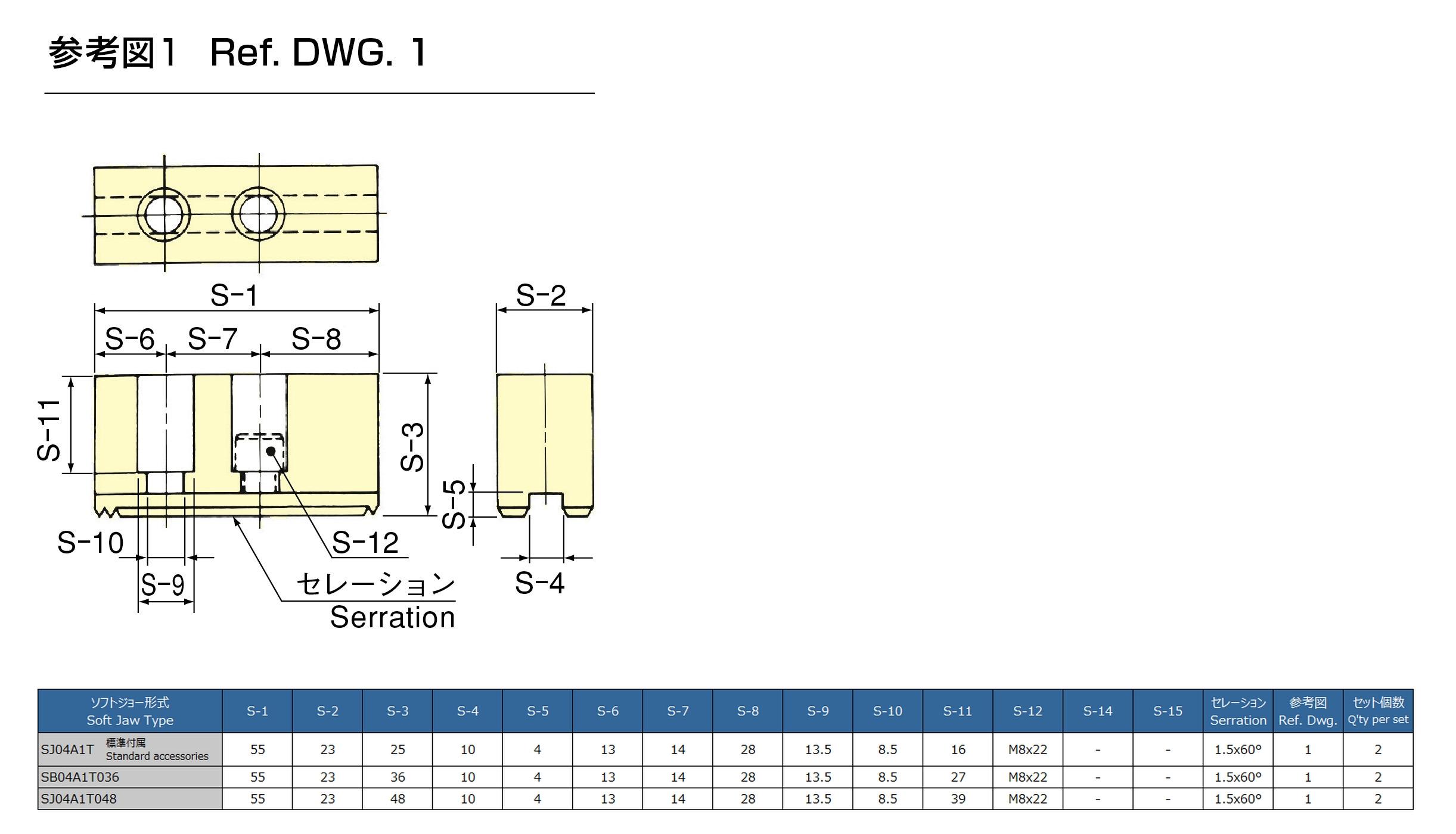

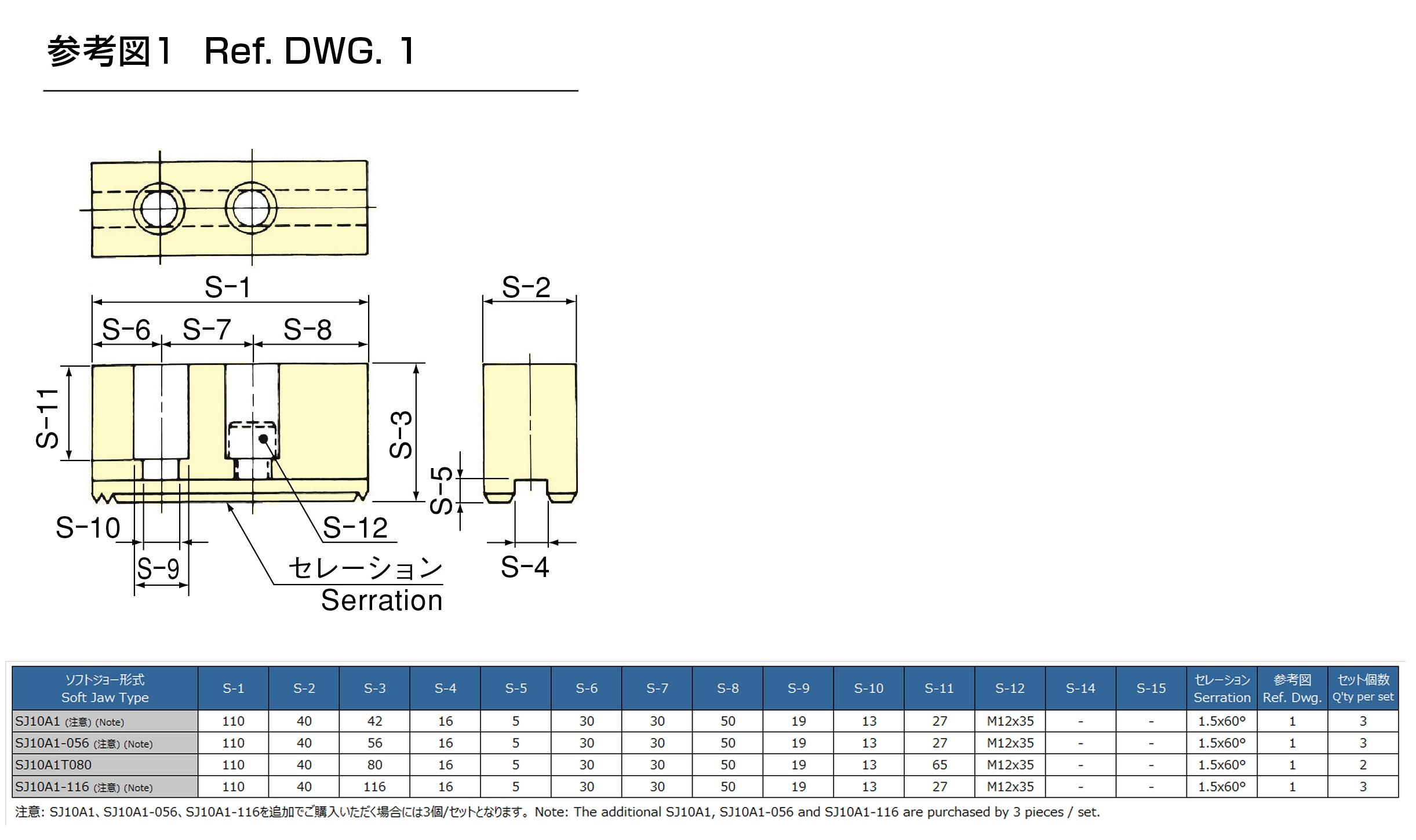

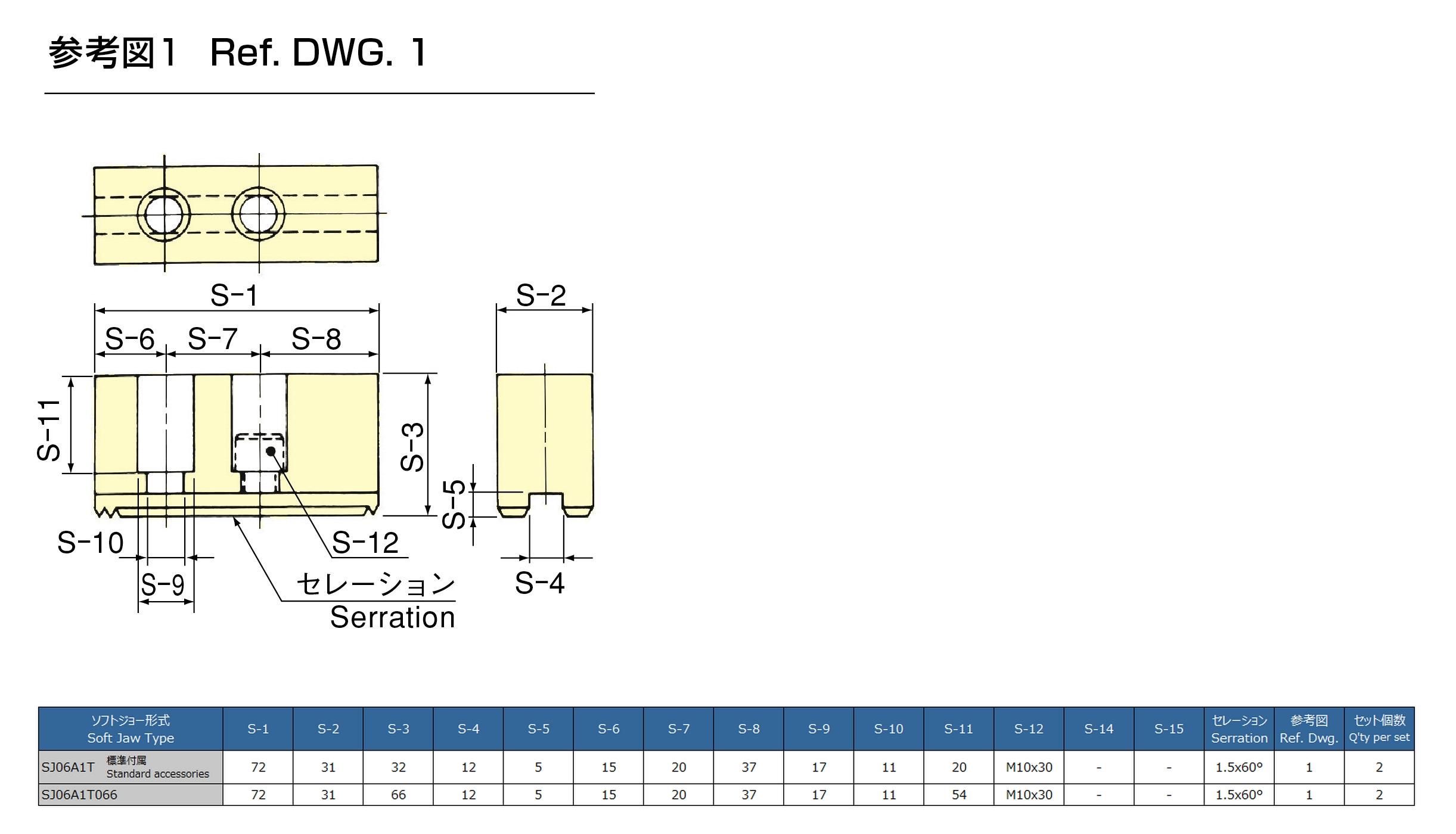

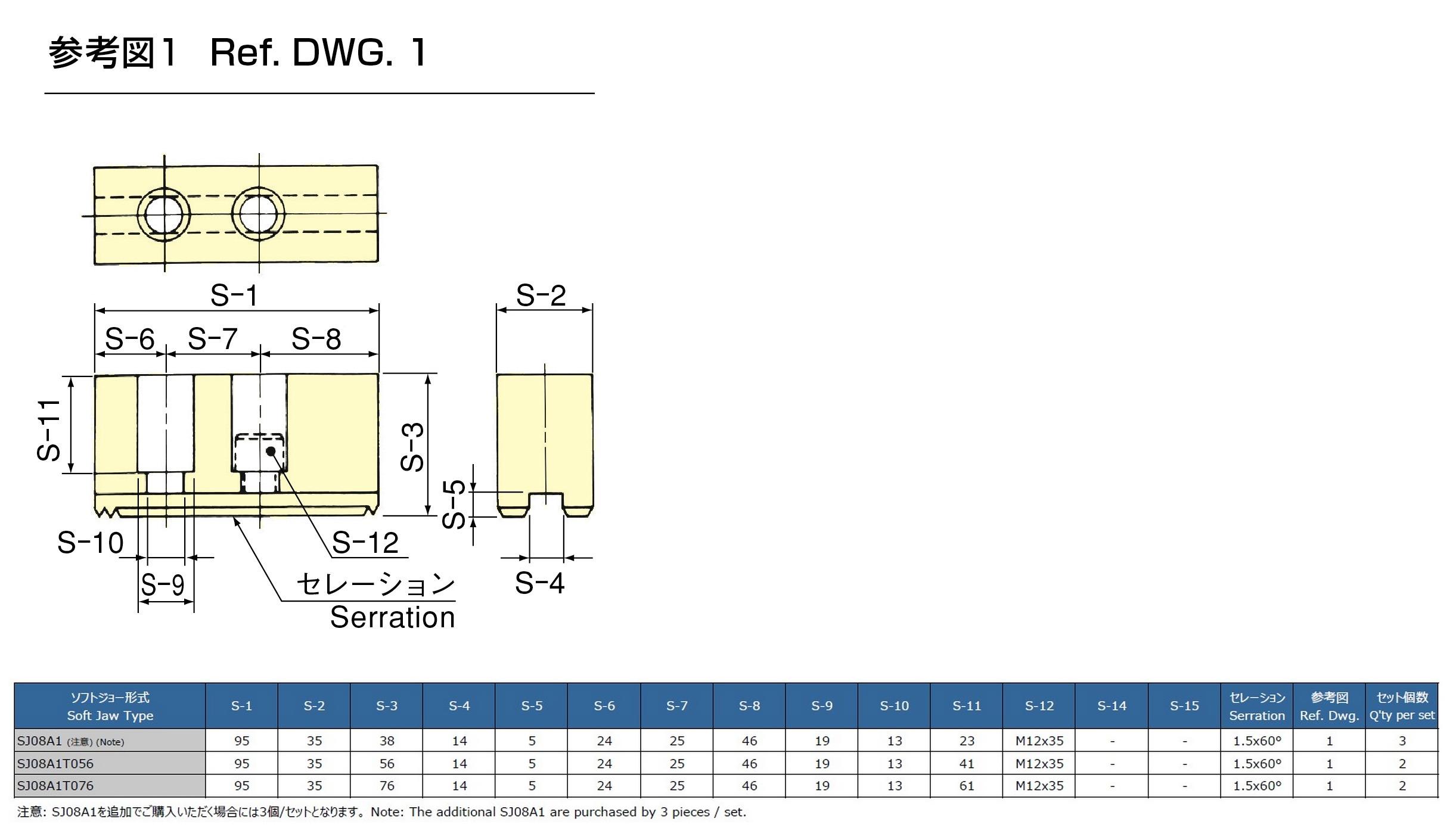

適合ソフトジョー注意) ジョー取付ボルトは付属していません			標準爪･高爪	標準爪･高爪	標準爪･高爪	標準爪･高爪
外形図	2D	PDF	PDF	PDF	PDF	PDF
		TIF	TIF	TIF	TIF	TIF
		DXF	DXF	DXF	DXF	DXF
		DWG	DWG	DWG	DWG	DWG
	3D	Parasolid	Parasolid	Parasolid	Parasolid	Parasolid
	3D	STEP	STEP	STEP	STEP	STEP

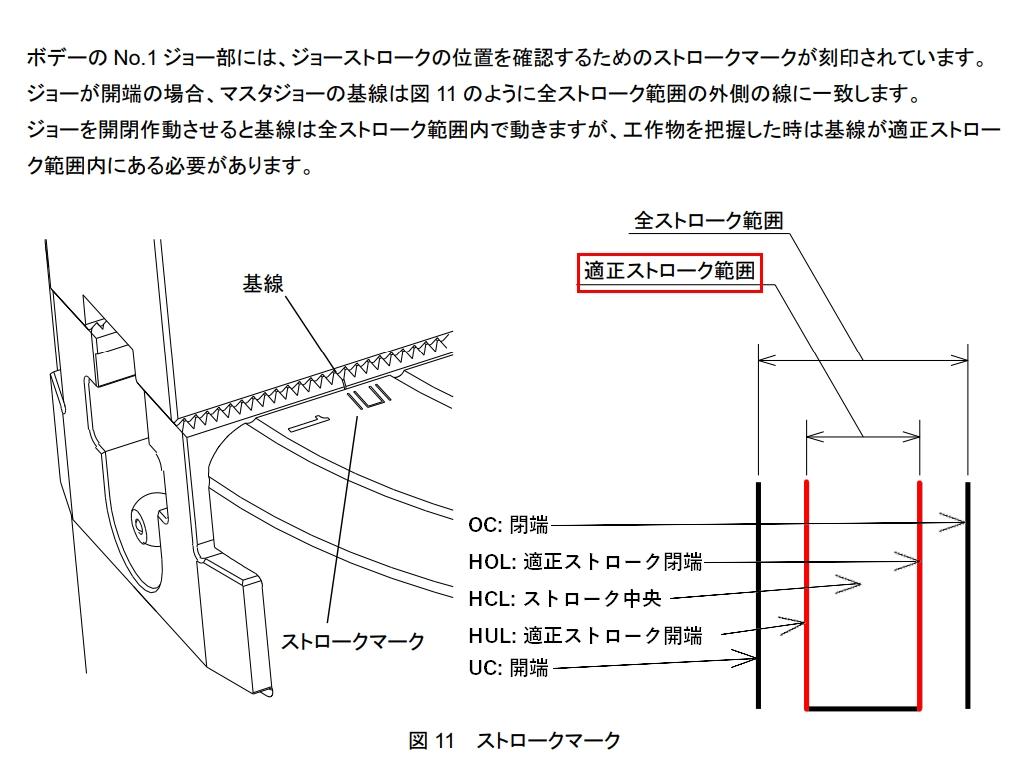

注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、適正ストローク開端(HUL)、、ストローク中央(HCL)、適正ストローク閉端(HOL)、閉端(OC) の5種類を含んでいます。
