5軸マシニングセンタでの荒加工に最適
最大20kNの締付力(注1)
最小3.5mmの掴み代で素材底部を把握し5面加工
低床ボデイで広い加工範囲と良好な刃物の寄り付きを提供
焼き入れボディが高い耐久性を実現
3種類のオプションジョー
±0.01mmの繰り返し精度(注2)
(注1) トルクレンチ、レンチ用ソケットは別途お求めください。
(注2) コンビネーションジョーを使用してジョーの中央付近で測定したときの値です。
中央から離れるほど値は大きくなります。
型式 | 許容最大トルク (N・m) | 最大締付力 (kN) | ジョー可動範囲 (mm) (グリップジョー使用時) | ボデー全長 (mm) | 質量* (kg) |
|---|---|---|---|---|---|
V75V13C | 100 | 20 | 3.8 - 117 | 130 | 3.0 |
V75V17C | 100 | 20 | 3.8 - 157 | 170 | 3.6 |
*ジョーを含んだ質量です

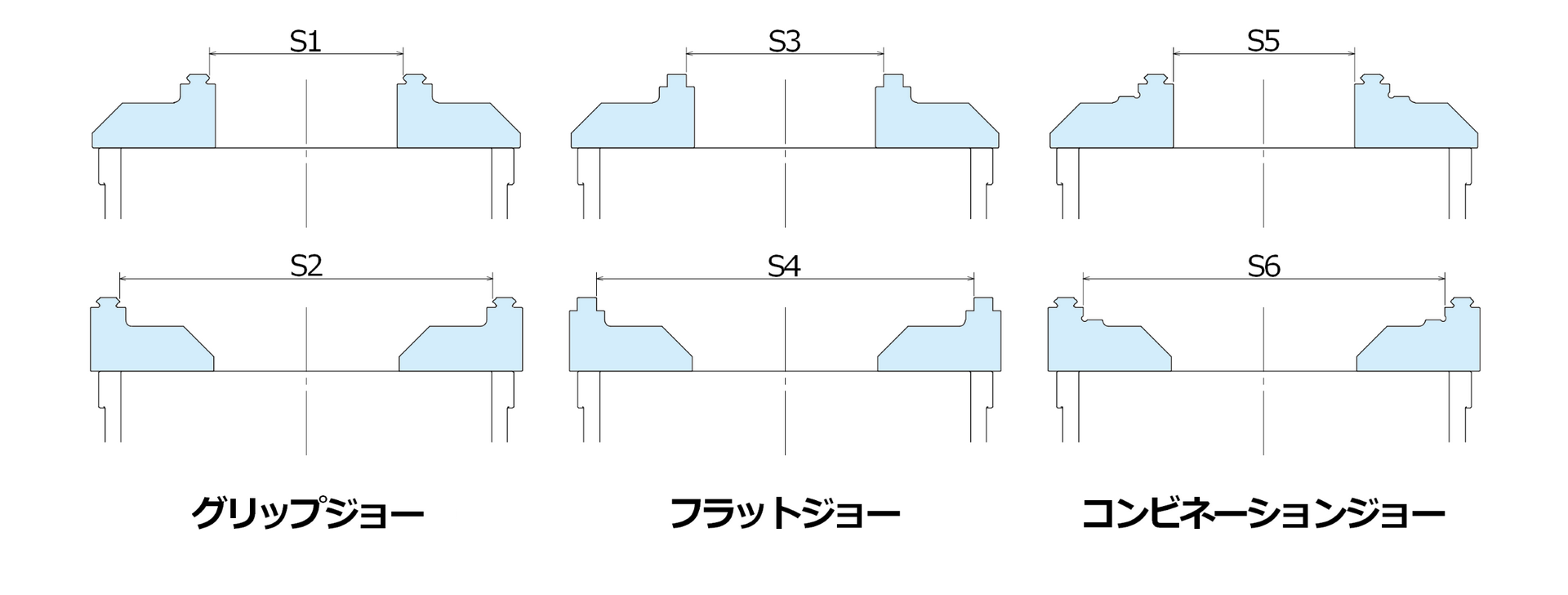

型式 | グリップジョー | フラットジョー | コンビネーションジョー | |||
|---|---|---|---|---|---|---|
S1 (mm) | S2 (mm) | S3 (mm) | S4 (mm) | S5 (mm) | S6 (mm) | |
V75V13C | 3.8 - 60.6 | 59 - 117 | 5 - 61.8 | 60.2 - 118.2 | 0[12] - 56.8 | 55.2 - 113.2 |
V75V17C | 3.8 - 100.6 | 59 - 157 | 5 - 101.8 | 60.2 - 158.2 | 0[12] - 96.8 | 55.2 - 153.2 |
注1) グリップジョーのジョーストロークはグリップ先端位置です。
注2) コンビネーションジョーのジョーストロークは平滑面間です。グリップ先端での把握はグリップジョーと同じです。
注3) [ ]内の数値はパラレルプレートを使用したときのものです。
ご使用方法は取扱説明書をご参照ください。
グリップジョー |
グリップでワーク素材をしっかり把握するジョー | 2個/セット (消耗品) |
|---|---|---|

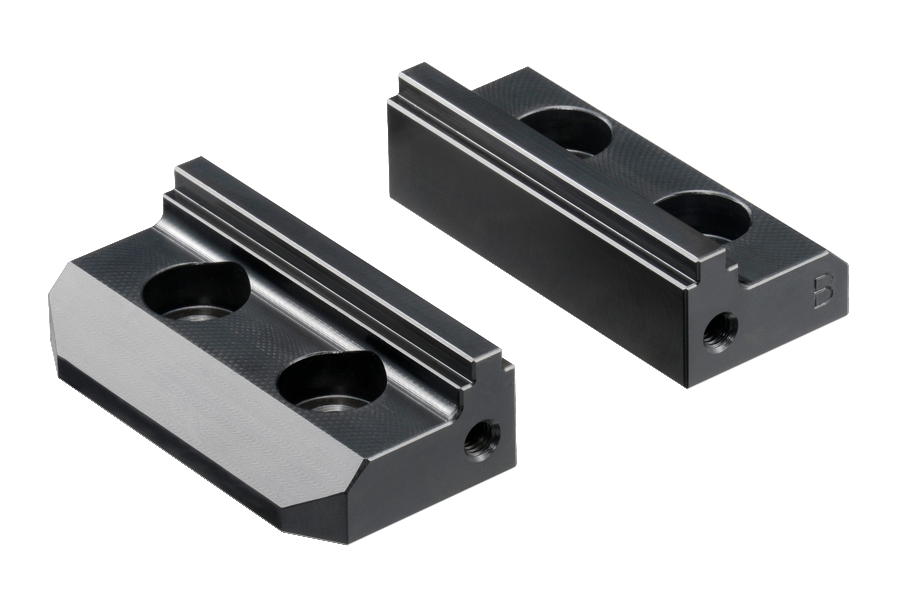

フラットジョー |
| 2個/セット (消耗品) |

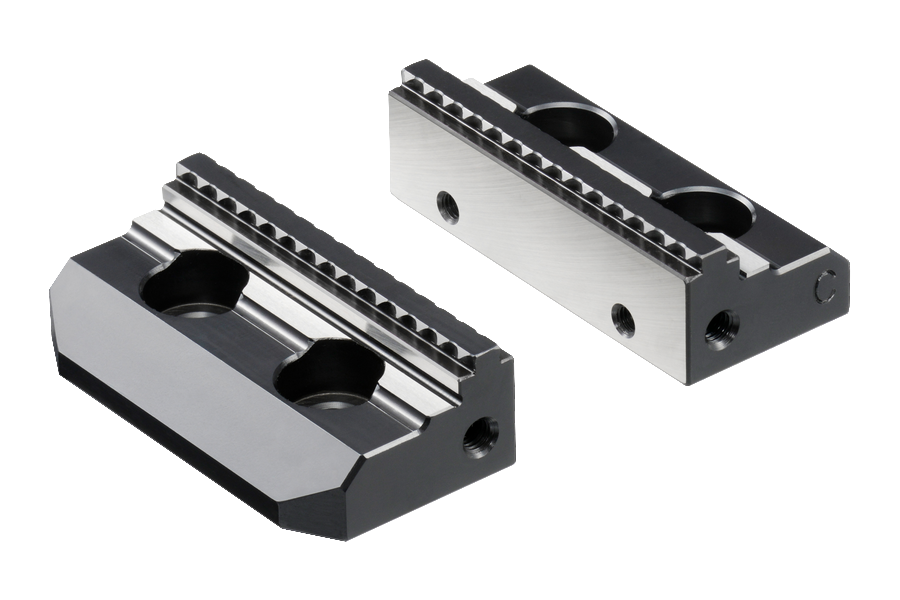

コンビネーションジョー |
| 2個/セット (消耗品) |

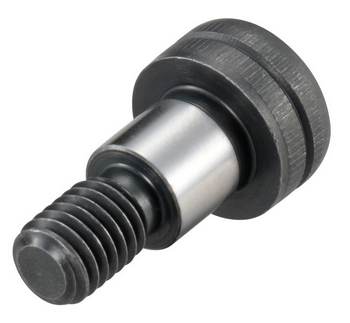

ストリッパボルト (1セット標準付属) |
| 4個/セット (消耗品) 付属品 |

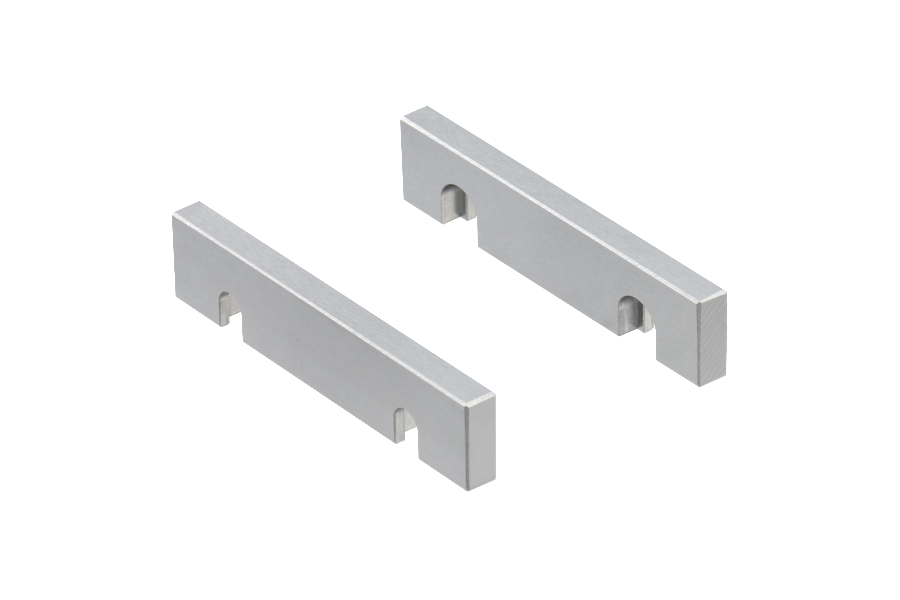

パラレルプレート |
| 2個/セット |

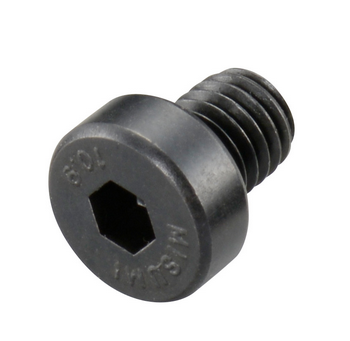

六角穴付低頭ボルト M5x6 |
| 4個/セット |

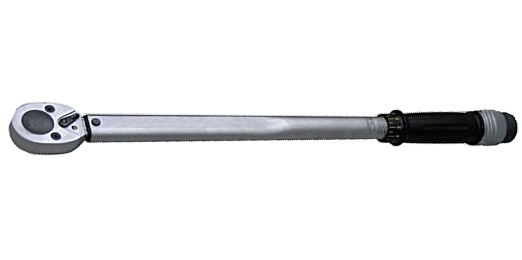

トルクレンチ プリセット型 |
| |

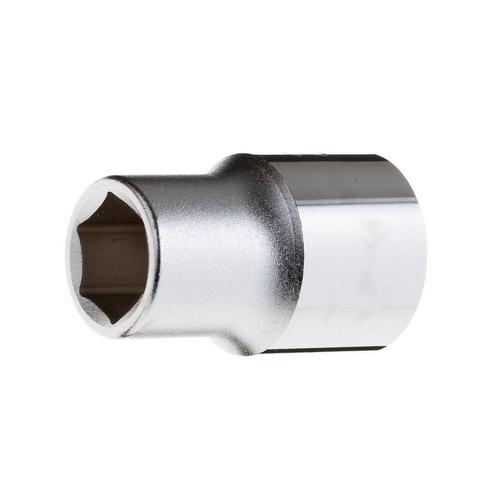

トルクレンチ用ソケット 差込角12.7mm |
|
