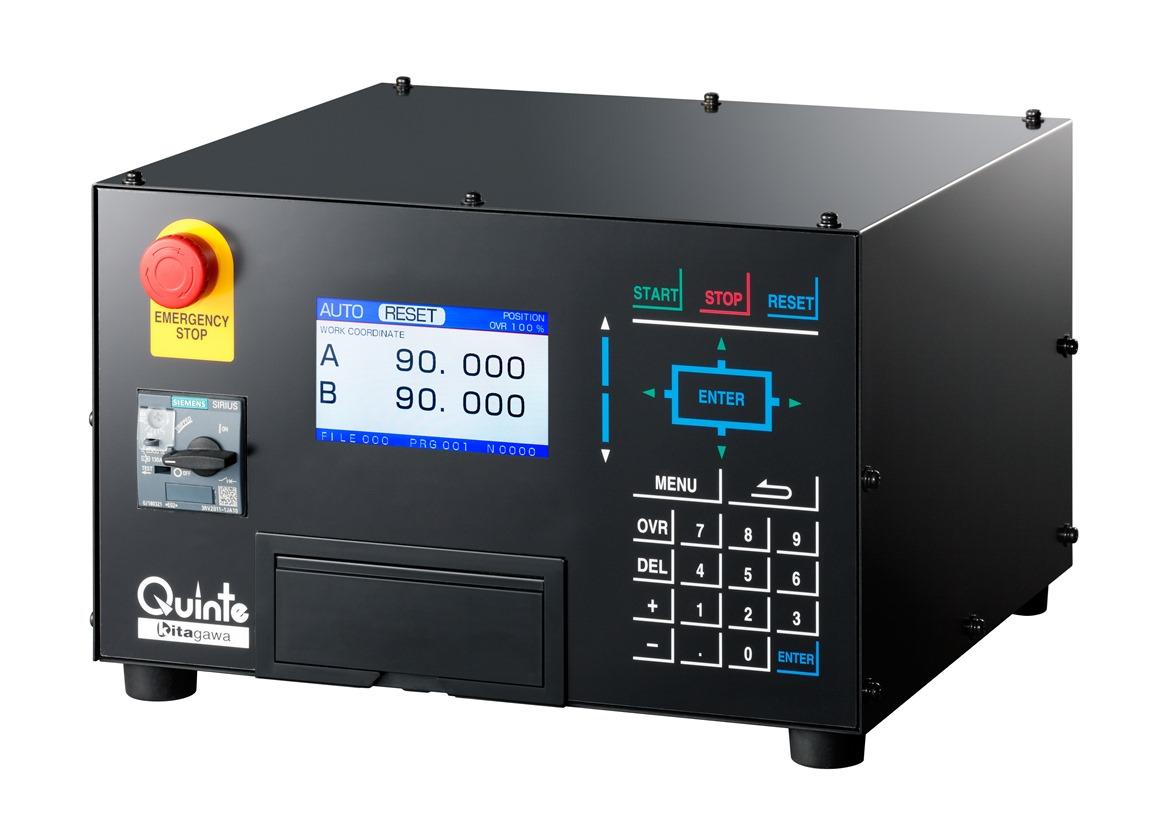

■カラー液晶採用により多彩な表現が可能

高精細なカラー液晶を採用することで、多彩な表現を可能としました。例えば、現在座標に加え、実行中のプログラムやモータ情報などを一つの画面で表示しました。

■簡単プログラム入力

対話式の画面でのプログラム編集で、入力ミスを防止します。

■割り出し時間の短縮

EtherCAT採用で高速通信を可能に。割り出し時間の短縮を実現しました。

■MMC対応でプログラム管理が容易に

プログラムやパラメータの送受信が市販のMMC（マルチメディアカード）から行え、管理が容易になりました。

■操作感覚が異なる2種類のパネル

ソフトな操作、素早い操作にも追従するタッチパネル型
しっかりしたクリック感で押した安心感が得られるクリックエンボスパネル型(CS)。

■ユーザの使用環境や用途に合わせたモータ選択

モータのバリエーションも多く、加工条件にあったモータを選択することができます。

【使用可能モータ一覧】

■拡張I/Oを使用することでさらに多様な使い方

オプションにて拡張I/Oを使用することで、マシニングセンタからのプログラム選択･加工原点出力･M信号出力などが行え、さらに多彩な使い方が可能となります。

■手動パルス発生器対応

全機種で手動パルス発生器がオプション対応可能。

■リモートコントロール機能対応

機械とのシリアル通信によるリモートコントロール機能がオプション対応可能。
動作確認済みCNCメーカー、および機械メーカー
FANUC(株)、三菱電機(株)、オークマ(株)、ヤマザキマザック(株)、ブラザー工業(株)

■CEおよびKC準拠

欧州規格であるEMC指令に準拠した製品となっております。さらに韓国KCマークの取得も行っています。

■バッテリレスアブソリュートエンコーダ対応【カスタム対応】

バッテリレスアブソリュートエンコーダ採用によりバッテリ不要

※またQuinteと円テーブルのケーブルを外した後の再接続後でも座標ずれはありません。

※Quinteのバッテリはシステムに使用します。ただし消費電力が微量のため、電池交換は不要です。

■各国語取扱説明書 Instruction manuals in various languages

<<English instruction manual>>

<<中文使用说明书>>

<<한국어 취급 설명서>>

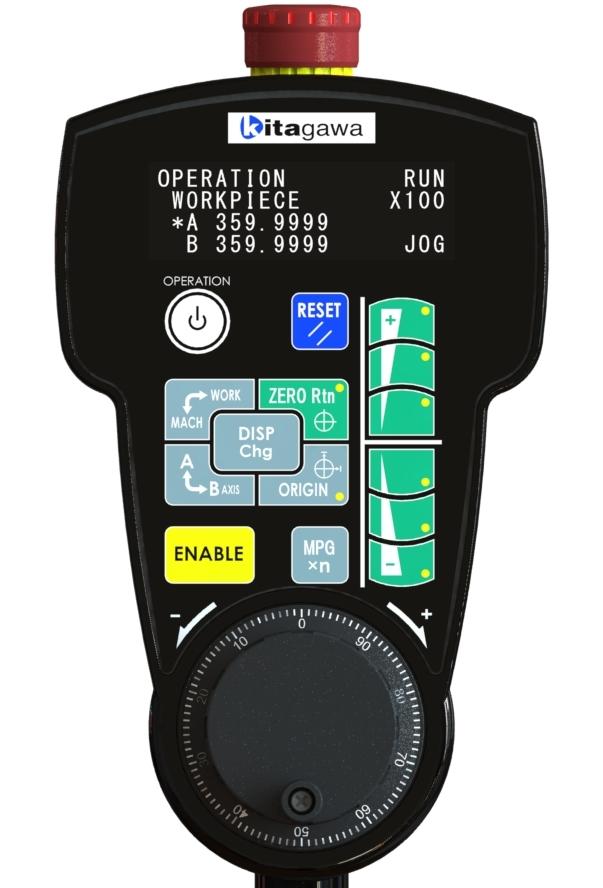

■片手で持ちやすいスタイル

■QUINTEに追加取付可能

■円テーブルの動きを見ながら操作が可能

■視認性、操作性のよい機能別の配色とキーレイアウト

■暗い機械内でも視認性の高い有機ELディスプレイ

■静電容量タッチスイッチにより滑らかなタッチ操作

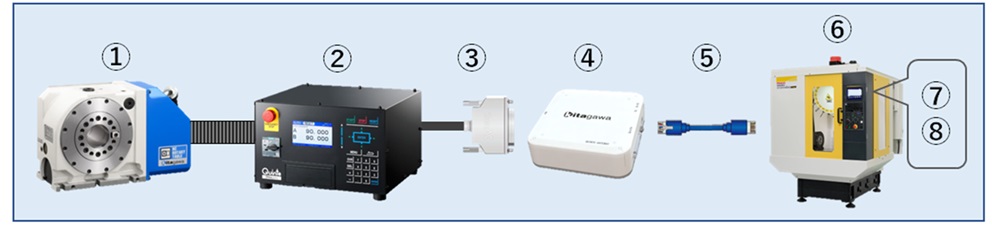

■ROBODRILL 画面で Quinte 操作が完結

NC 円テーブルのプログラム運転、JOG 操作、原点設定、アラームリセットなど Quinte パネルでの操作を必要としません。

■ROBODRILL 制御軸と Quinte 制御軸の座標を1画面表示

NC 円テーブルの現在位置（座標）を ROBODRILL 座標画面に表示します。段取り・状態確認作業を支援します。

■配線をシンプルに

ROBODRILL との配線は LAN ケーブル1本接続するのみです。耐ノイズ性も向上します。（ただし、別途安全回路は必要です。）

QTC101CS

PDF

DXF

DWG

QTC201CS

PDF

DXF

DWG

QTC301

PDF

DXF

DWG

手動操作ペンダント MOP

PDF

DXF

DWG

ゲートウェイ CGW-M

PDF

DXF

DWG
