胴厚(テーブル高さ)世界トップクラスの薄さ

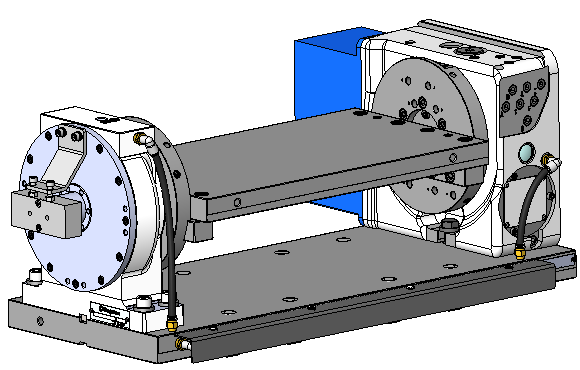

胴厚(ﾃｰﾌﾞﾙ高さ)世界トップクラスの薄さでゆりかご仕様に最適
ブロックレス構造ロータリジョイント ＊CKR160,CKR200の場合
省スペース機に最適
＊ＣＥ対応品
型 式 | CK160 | CKR160 | |||||
|---|---|---|---|---|---|---|---|
右勝手 | ○ | ○ | |||||
左勝手 | ○ | ○ | |||||
テーブル直径(mm) | ø114 | ø114 | |||||
テーブル基準穴径(mm) | ø65H7 | ø65H7 | |||||
テーブル貫通穴径(mm) | ø65 | - | |||||
センタハイト(mm) | 140 | 140 | |||||
クランプ方式 | 空圧 | 空圧 | |||||
クランプトルク(N・m) | 340 | 340 | |||||
モータ軸換算イナーシャ(kg・m2) | 0.00009 | 0.00009 | |||||
サーボモータ (Fanuc仕様の場合) | αiF 2/5000-B | αiF 2/5000-B | |||||
減速比 | 1/72 | 1/72 | |||||
最高回転速度(min-1) | 41.6 | 41.6 | |||||
許容ワークイナーシャ(kg・m2) | 0.51 | 0.51 | |||||
割出精度(sec) | 20 | 20 | |||||
再現精度(sec) | 4 | 4 | |||||
製品質量(kg) | 40 | 41 | |||||
許容積載質量 | 横置き時(kg) | 160 | 160 | ||||
立置き時(kg) | 80 | 80 | |||||
テールスピンドル（オプション） | MSRC140/TSRC140 | MSRC140/TSRC140 | |||||
ロータリジョイント（オプション） | - | 油圧/空圧7ポート | |||||
外形図 | 北川専用 | 2D | |||||
TIF | |||||||
DXF | |||||||
DWG | |||||||
3D | Parasolid | ||||||
STEP | |||||||
付加軸 | 3D | Parasolid | |||||
STEP | |||||||
オプション部品 | |||||||
型 式 | CK200 | CKR200 | |||||
|---|---|---|---|---|---|---|---|
右勝手 | ○ | ○ | |||||
左勝手 | ○ | ○ | |||||
テーブル直径(mm) | ø130 | ø130 | |||||
テーブル基準穴径(mm) | ø65H7 | ø65H7 | |||||
テーブル貫通穴径(mm) | ø65 | - | |||||
センタハイト(mm) | 150 | 150 | |||||
クランプ方式 | 空圧 | 空圧 | |||||
クランプトルク(N・m) | 400 | 400 | |||||
モータ軸換算イナーシャ(kg・m2) | 0.00017 | 0.00017 | |||||
サーボモータ (Fanuc仕様の場合) | αiF 2/5000-B | αiF 2/5000-B | |||||
減速比 | 1/120 | 1/120 | |||||
最高回転速度(min-1) | 25 | 25 | |||||
許容ワークイナーシャ(kg・m2) | 1.00 | 1.00 | |||||
割出精度(sec) | 20 | 20 | |||||
再現精度(sec) | 4 | 4 | |||||
製品質量(kg) | 47 | 49 | |||||
許容積載質量 | 横置き時(kg) | 160 | 160 | ||||
立置き時(kg) | 80 | 80 | |||||
テールスピンドル（オプション） | MSRC150/TSRC150 | MSRC150/TSRC150 | |||||
ロータリジョイント（オプション） | - | 油圧/空圧8ポート | |||||
外形図 | 北川専用 | 2D | |||||
TIF | |||||||
DXF | |||||||
DWG | |||||||
3D | Parasolid | ||||||
STEP | |||||||
付加軸 | 3D | Parasolid | |||||
STEP | |||||||
オプション部品 | |||||||
注)1. 全ポート 空圧/油圧 対応可能。クーラントは、使用出来ません。
注)2. テールストックは別途ご相談下さい。
