短寸中実回転油圧シリンダ Mシリーズ

旋盤の機能を十分に発揮させるコンパクト設計

Mシリーズ

＊ＣＥ対応品

* ( )内はM..HB21Nタイプの仕様

カタログ（PDF）

取扱説明書（PDF）

型　式			M1120	M1221	M1330	M1935HC
貫通穴径(mm)			-	-	-	-
ピストンストローク(mm)			20	21	30	35
ピストン表面積(cm²)		押側	87.6	105.7	125.3	274
ピストン表面積(cm²)		引側	84	102	119	252
ピストン推力(kN)		押側	28	39	47	103
ピストン推力(kN)		引側	27	38	45	94.6
最高使用油圧力(MPa)			3.5	4.0	4.0	4.0
許容最高回転速度(min^-1)			6000	6000	6000	6000
慣性モーメント(kg・m²)			0.016	0.028	0.029	0.15
総リーク量(L/min)			1.2	1.2	1.2	1.2
質量(kg)			8.2(8.5)	10.2(10.5)	10.3(10.6)	23
外形図	PDF	M..HA21D	PDF	PDF	PDF	PDF
		M..HB21N	PDF	PDF	PDF
		M..HC21D	PDF	PDF	PDF
	TIF	M..HA21D	TIF	TIF	TIF	TIF
		M..HB21N	TIF	TIF	TIF
		M..HC21D	TIF	TIF	TIF
	DXF	M..HA21D	DXF	DXF	DXF	DXF
		M..HB21N	DXF	DXF	DXF
		M..HC21D	DXF	DXF	DXF
	DWG	M..HA21D	DWG	DWG	DWG	DWG
		M..HB21N	DWG	DWG	DWG
		M..HC21D	DWG	DWG	DWG

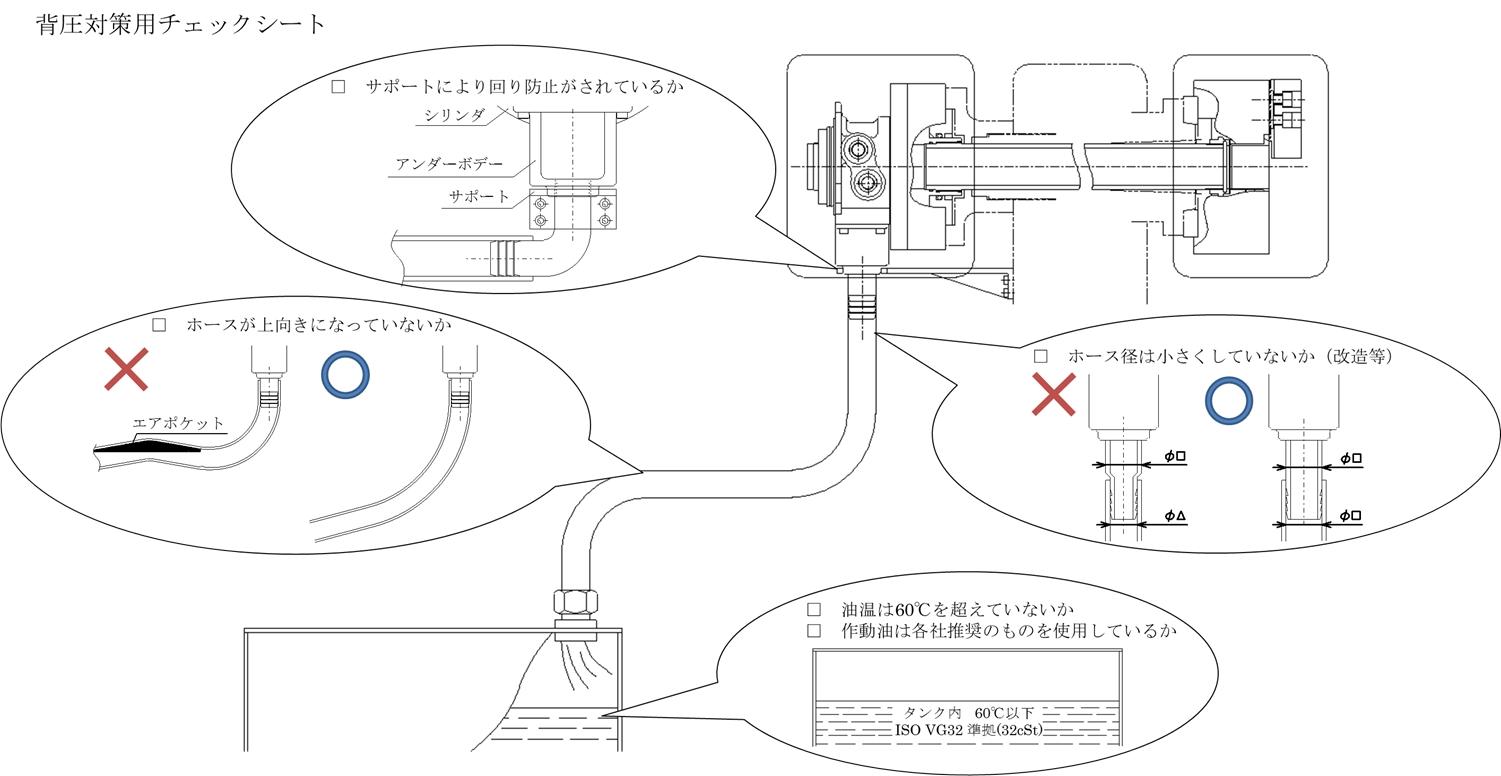

【重要】下記のチェックリストを参考にして戻り配管に背圧が発生しないように設置してください。画像をクリックすると拡大表示します。
