KITAGAWAチャックの仕様に合わせた最適設計の大貫通穴シリンダ
大貫通穴
クーラントコレクタ無しの仕様です。 クーラントコレクタ付はSR_Cシリーズをご覧ください。
SSシリンダと互換
型 式 | SR1146 | SR1453 | SR1566 | ||
|---|---|---|---|---|---|
貫通穴径 (mm) | 46 | 53 | 66 | ||
ピストンストローク (mm) | 16 | 19 | 22 | ||
ピストン表面積 (cm2) | 押側 | 87 | 121 | 132 | |
引側 | 76 | 111 | 120 | ||
ピストン推力 (kN) | 押側 | 32.8 | 47.9 | 49.7 | |
引側 | 28.6 | 43.9 | 45.0 | ||
最高使用油圧力 (MPa) | 4.0 | 4.2 | 4.0 | ||
許容最高回転速度 (min-1) | 6000 | 6000 | 5000 | ||
慣性モーメント (kg･m2) | 0.026 | 0.045 | 0.064 | ||
ドレン量 (L/min) | 3.0 | 3.9 | 4.0 | ||
質量(kg) | 11 | 14 | 19 | ||
外形図 | |||||
TIF | |||||
DXF | |||||
DWG | |||||
型 式 | SR1670 | SR1675 | SR1677 | SR1781 | ||
|---|---|---|---|---|---|---|
貫通穴(mm) | 70 | 75 | 77 | 81 | ||
ピストンストローク(mm) | 23 | 23 | 23 | 25 | ||
ピストン表面積(cm2) | 押側 | 150 | 150 | 150 | 171 | |
引側 | 143 | 143 | 135 | 156 | ||
ピストン推力(kN) | 押側 | 56.4 | 56.4 | 56.4 | 64.3 | |
引側 | 53.6 | 53.6 | 50.7 | 58.7 | ||
最高使用油圧力(MPa) | 4.0 | 4.0 | 4.0 | 4.0 | ||
許容最高回転速度(min-1) | 4500 | 4500 | 4500 | 4500 | ||
慣性モーメント(kg・m2) | 0.086 | 0.084 | 0.084 | 0.095 | ||
ドレン量(L/min) | 4.3 | 4.3 | 4.3 | 4.3 | ||
質量(kg) | 24.5 | 23.5 | 23.5 | 23.5 | ||
外形図 | ||||||
TIF | ||||||
DXF | ||||||
DWG | ||||||

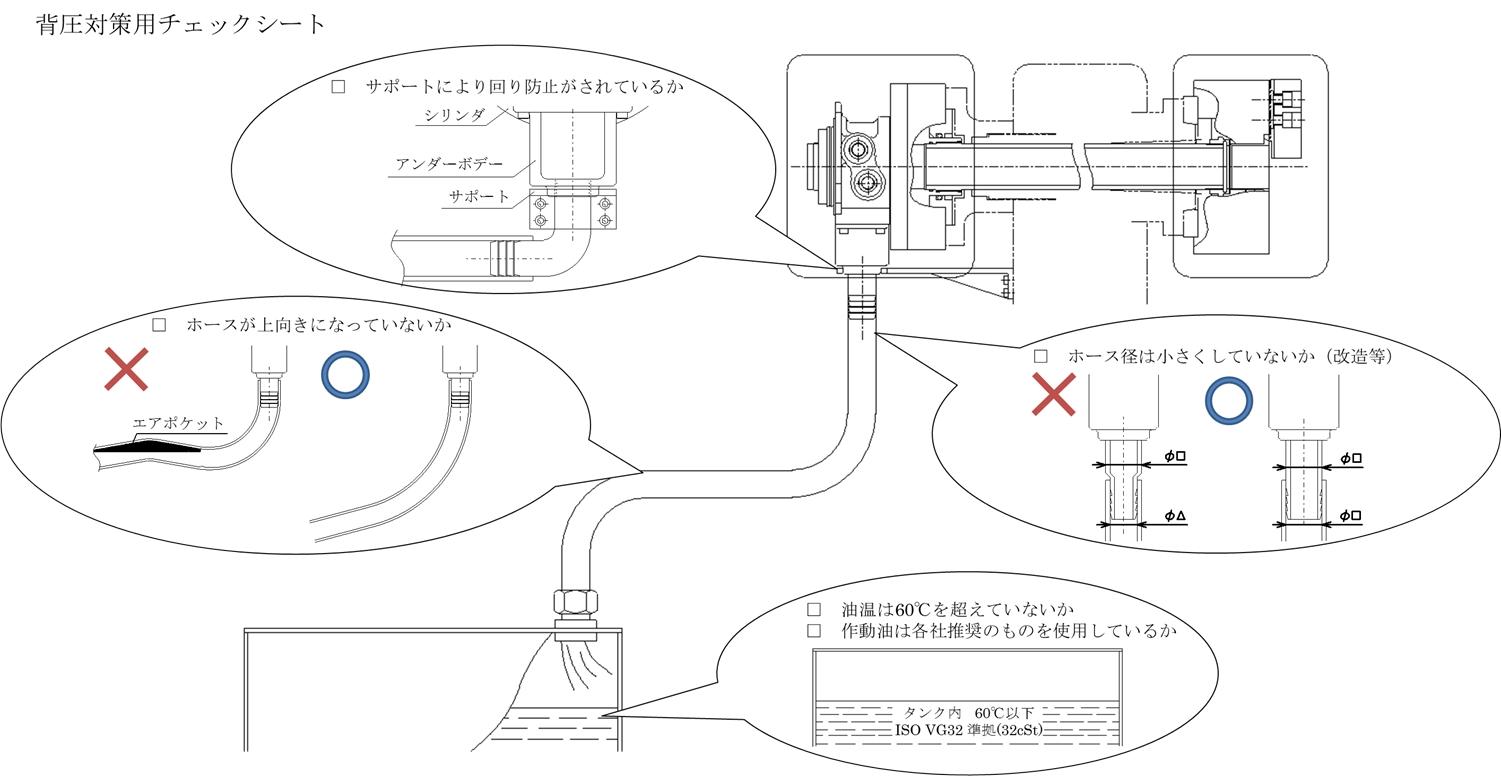

【重要】下記のチェックリストを参考にして戻り配管に背圧が発生しないように設置してください。画像をクリックすると拡大表示します。
