販売終了商品
貫通穴が従来型チャックに比べ大幅アップ
大径バー材加工に対応
B-200シリーズと生爪兼用可能
＊ＣＥ対応品
【重要】以下の仕様表に記載されている許容最大入力、許容静的把握力は外径把握のときのものです。
内径把握で使用されるときには、入力は許容最大入力の1/2以下でご使用ください。
型 式 | BB206 | BB208 | BB210 | BB212 | ||
|---|---|---|---|---|---|---|
貫通穴径(mm) | 53 | 66 | 81 | 106 | ||
把握径(mm) | 最大 | 170 | 210 | 254 | 315 | |
最小 | 20 | 23 | 41 | 49 | ||
ジョーストローク直径(mm) | 5.5 | 7.4 | 8.8 | 10.6 | ||
プランジャストローク(mm) | 12 | 16 | 19 | 23 | ||
許容最大入力(kN) | 20 | 32 | 48.8 | 59 | ||
最大静的把握力(kN) | 58.5 | 99 | 126 | 153 | ||
許容最高回転速度(min-1) | 6000 | 5000 | 4500 | 3500 | ||
慣性モーメント(kg・m2) | 0.05 | 0.143 | 0.312 | 0.736 | ||
質量(kg)(標準ソフトジョー付) | 11.7 | 23 | 31.8 | 52 | ||
適合シリンダ | ||||||

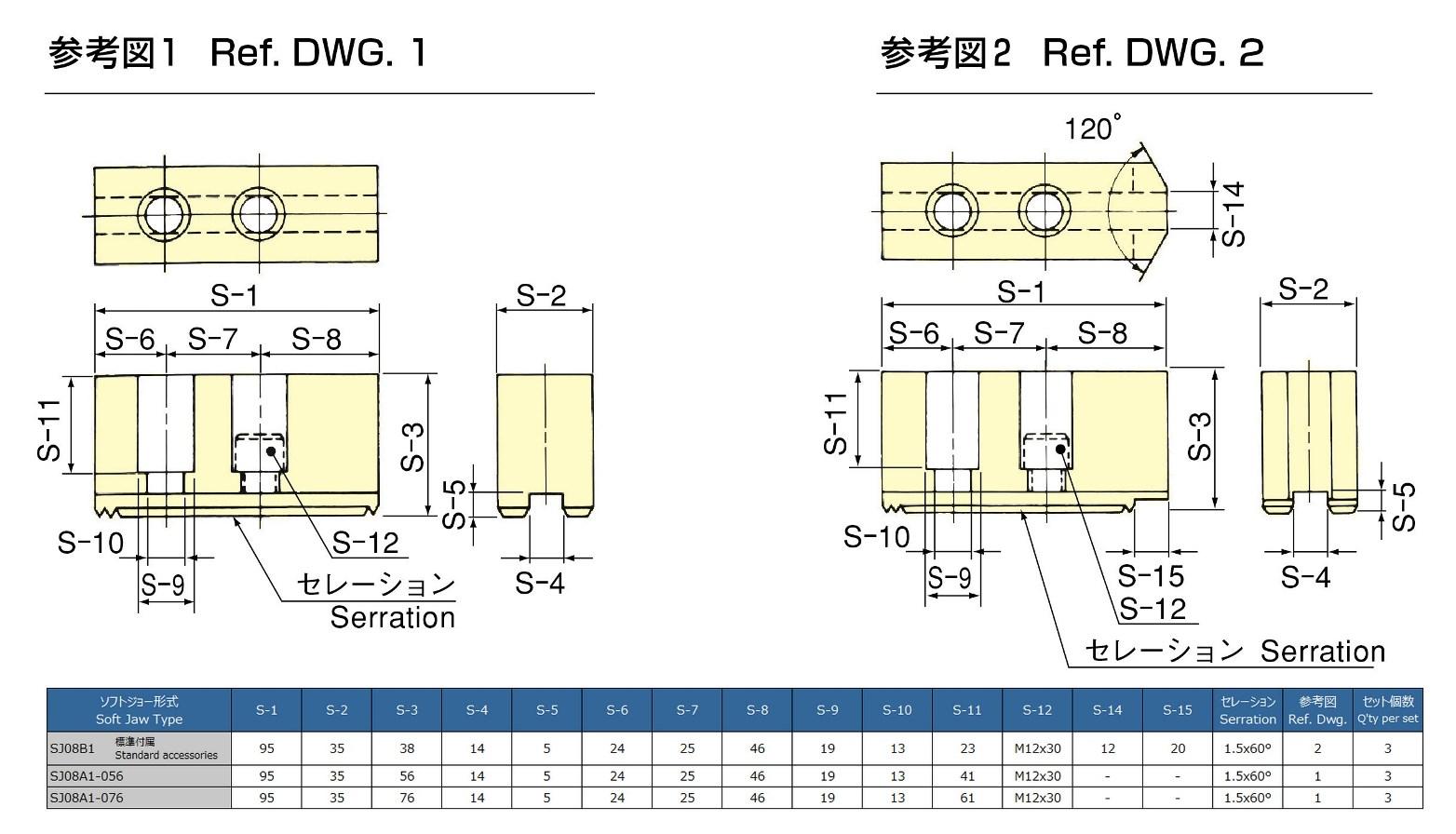

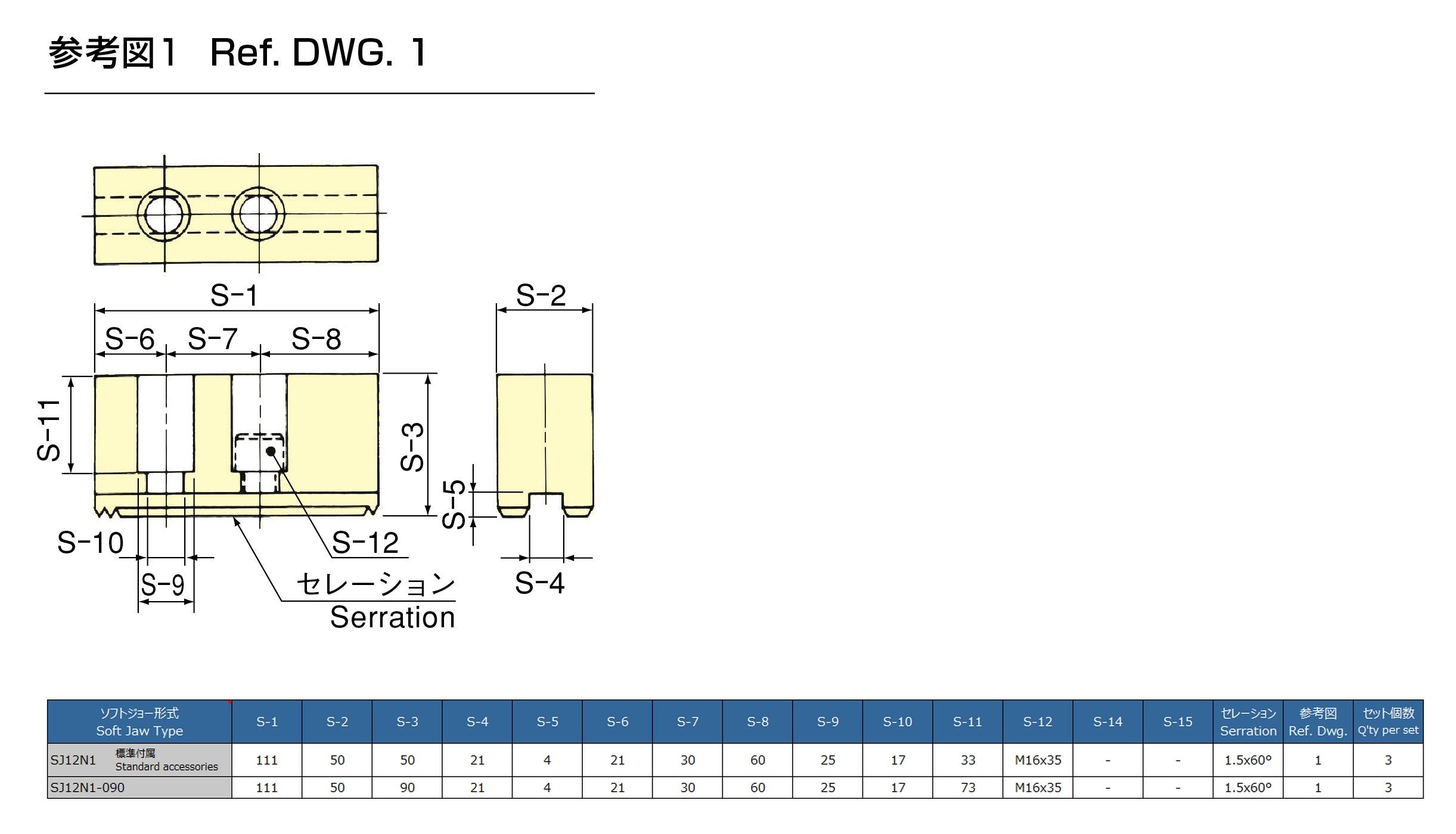

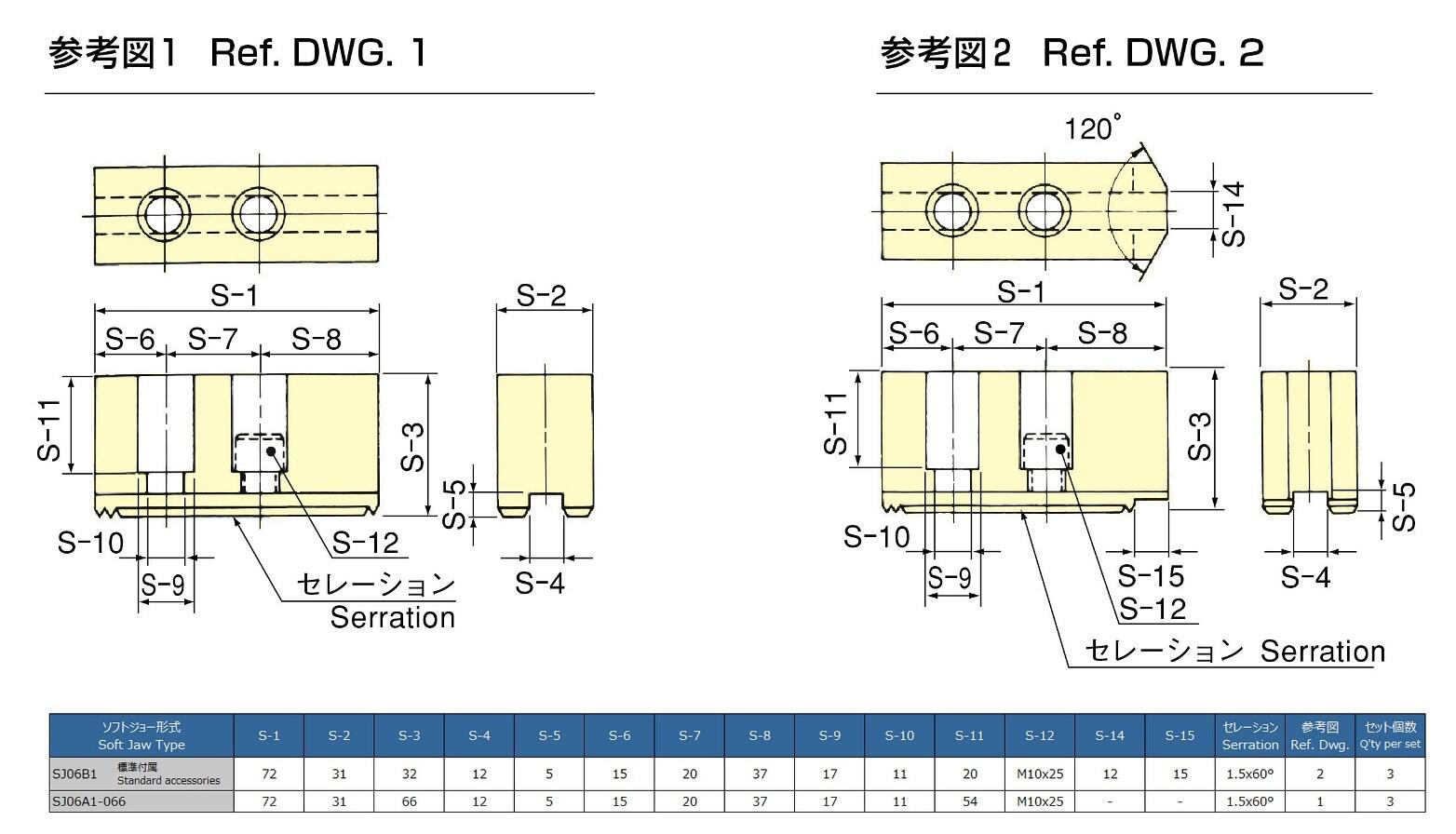

適合ソフトジョー | ||||||

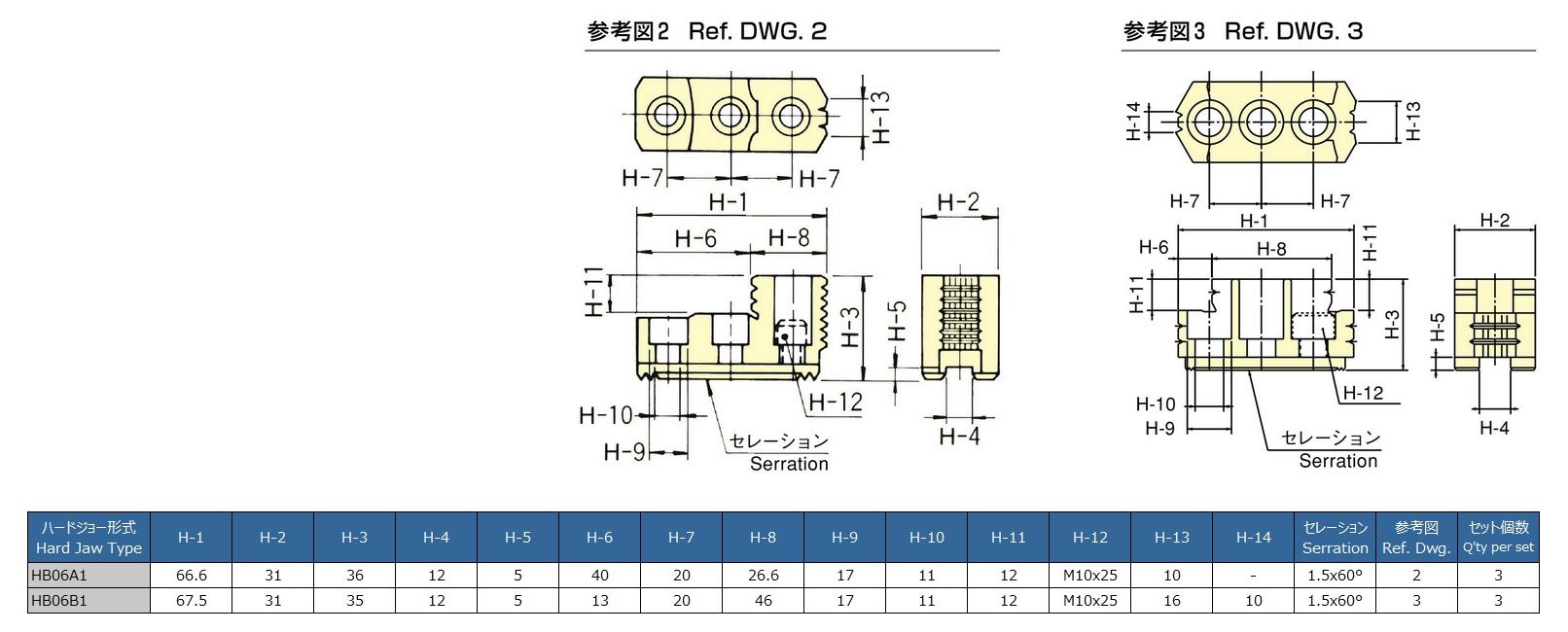

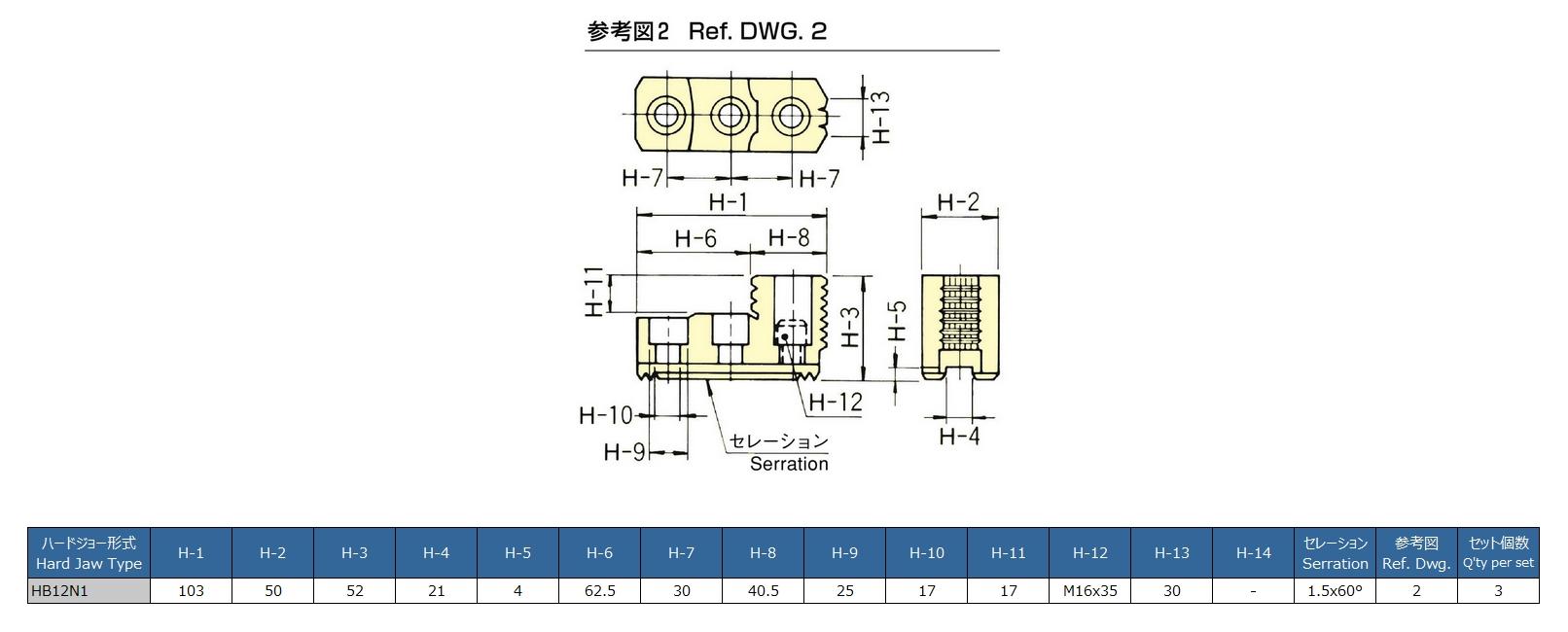

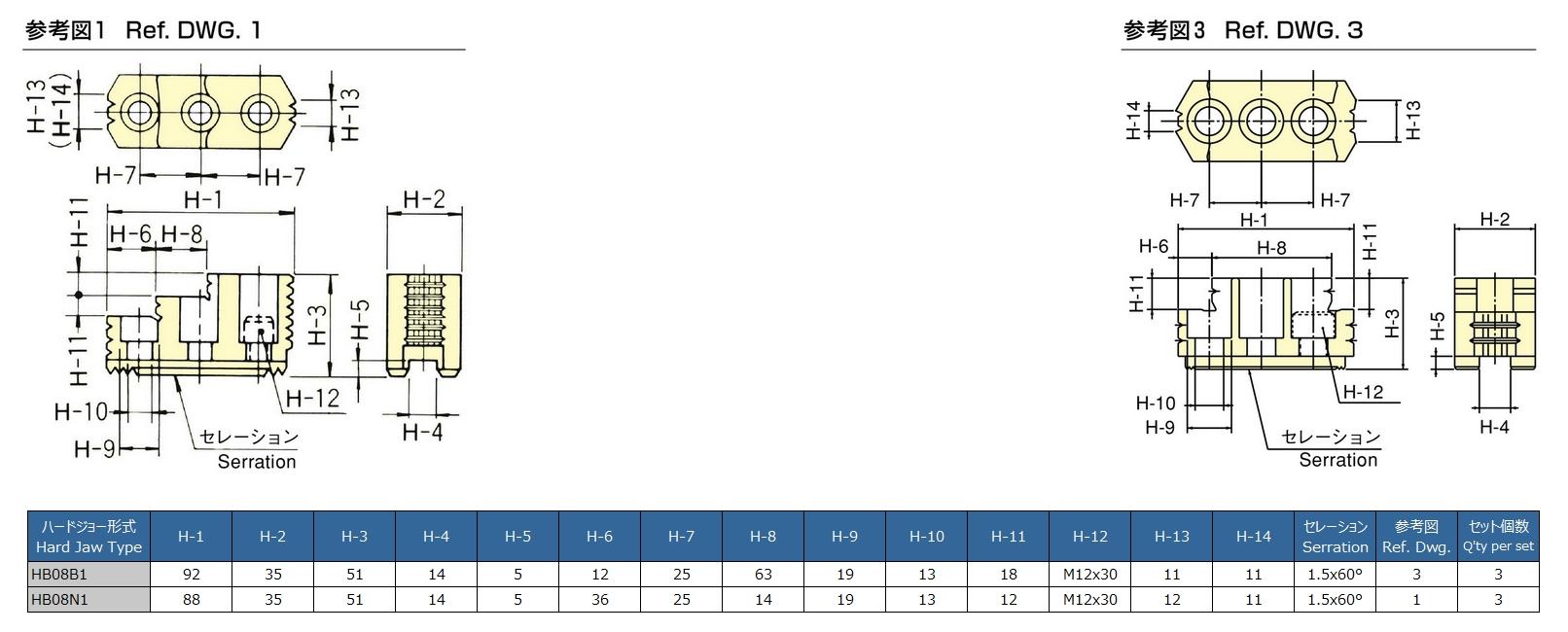

適合ハードジョー | ||||||
外形図 | 2D | |||||
TIF | ||||||
DXF | ||||||
DWG | ||||||
3D | Parasolid | |||||
STEP | ||||||
注) 3DデータはParasolid、STEPともに爪の位置が開端(UC)、閉端(OC) の2種類を含んでいます。
