NLシリーズ用ハードジョー

パワーチャック用ハードジョー把握範囲一覧

ジョー型式をクリックすると各ジョーの寸法図を表示します。

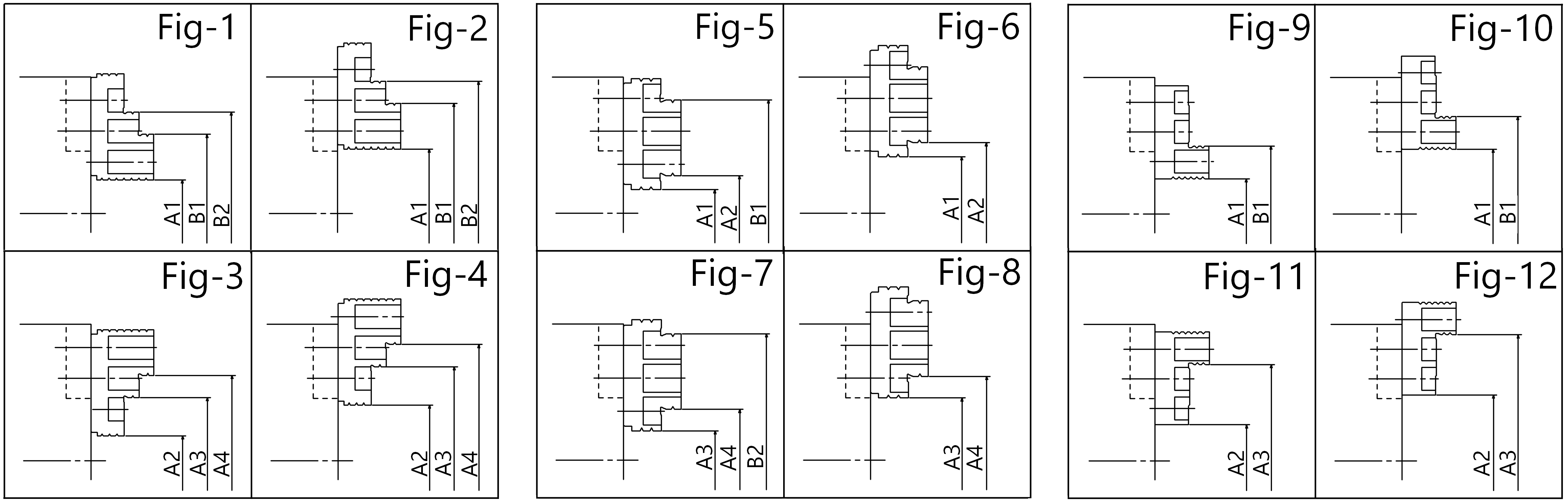

チャック	ジョー寸法図	3Dデータ	外径把握								内径把握				ハードジョー外径把握可動範囲
チャック	ジョー寸法図	3Dデータ	A1	Fig.NO.	A2	Fig.NO.	A3	Fig.NO.	A4	Fig.NO.	B1	Fig.NO.	B2	Fig.NO.	ハードジョー内径把握可動範囲

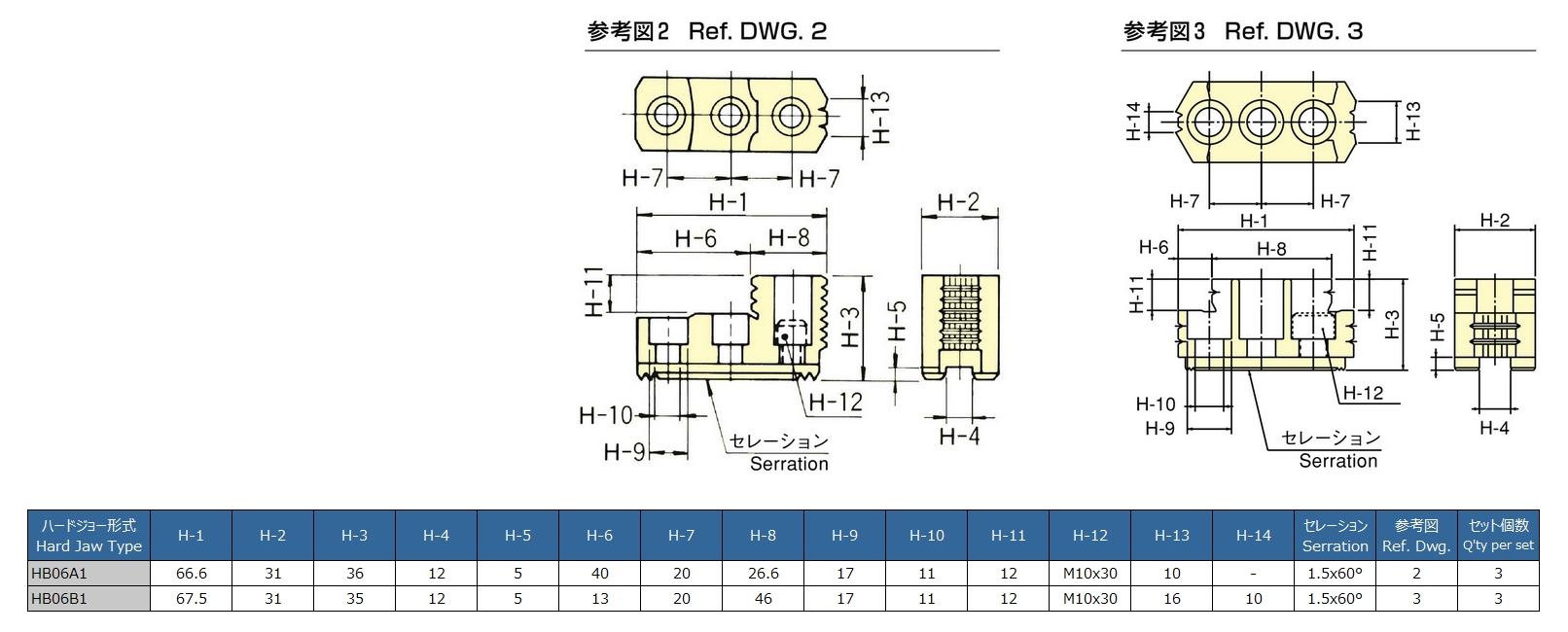

NL06	HB06A1	Parasolid	23-39	9	---	---	104-121	11	---	---	81-97	9	---	---	23-39, 62-78, 104-121, 143-160
	HB06A1	STEP	62-78	10	---	---	143-160	12	---	---	120-136	10	---	---	81-97, 120-136
	HB06B1	Parasolid	21-34	5	38-51	5	28-41	7	54-67	7	136-149	5	152-165	7	21-51, 54-109
	HB06B1	STEP	60-76	6	77-93	6	67-83	8	93-109	8	---	---	---	---	136-149, 152-165
NL08	HB08A1	Parasolid	30-54	1	16-40	3	78-102	3	114-138	3	109-133	1	145-169	1	16-54, 64-105, 162-189
NL08	HB08A1	STEP	78-105	2	64-91	4	126-153	4	162-189	4	157-184	2	193-210	2	109-133, 145-184, 193-210

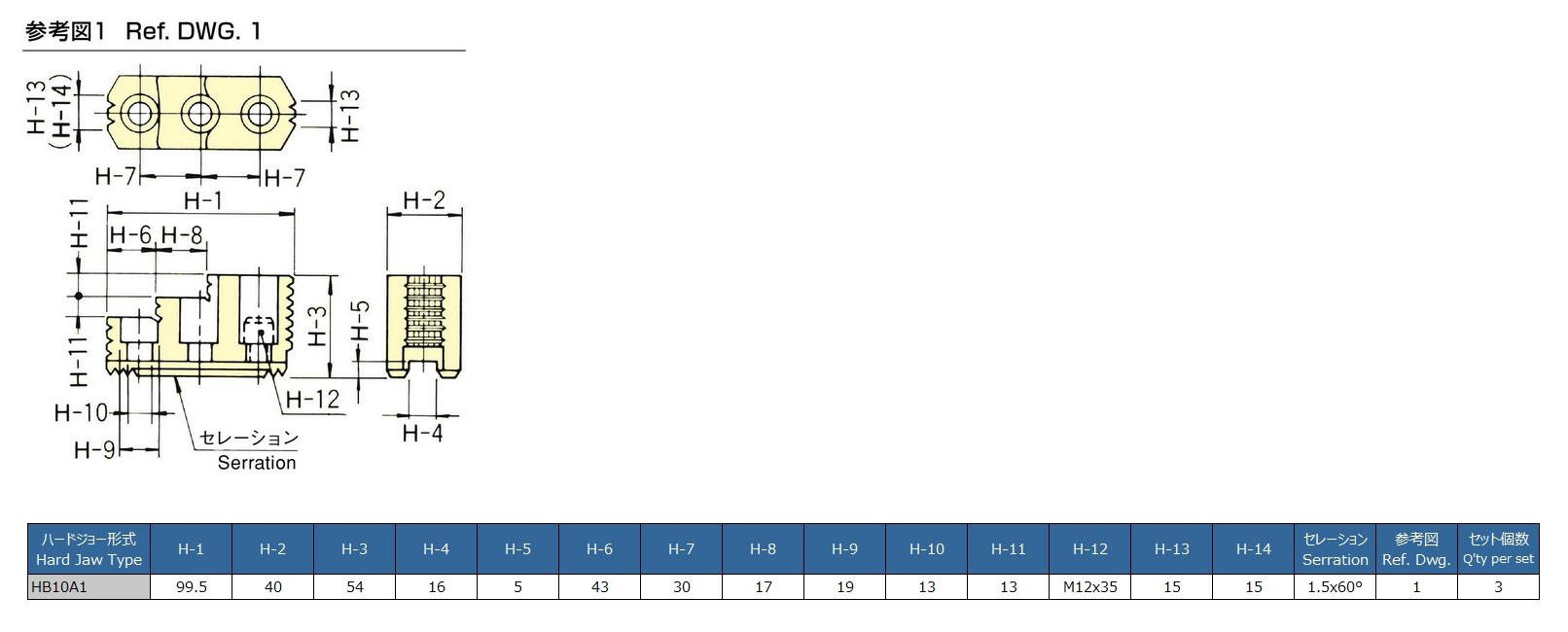

NL10	HB10A1	Parasolid	17-54	1	29-72	3	115-158	3	149-192	3	101-138	1	135-172	1	17-252
NL10	HB10A1	STEP	71-114	2	89-132	4	175-218	4	209-252	4	155-198	2	189-232	2	101-232

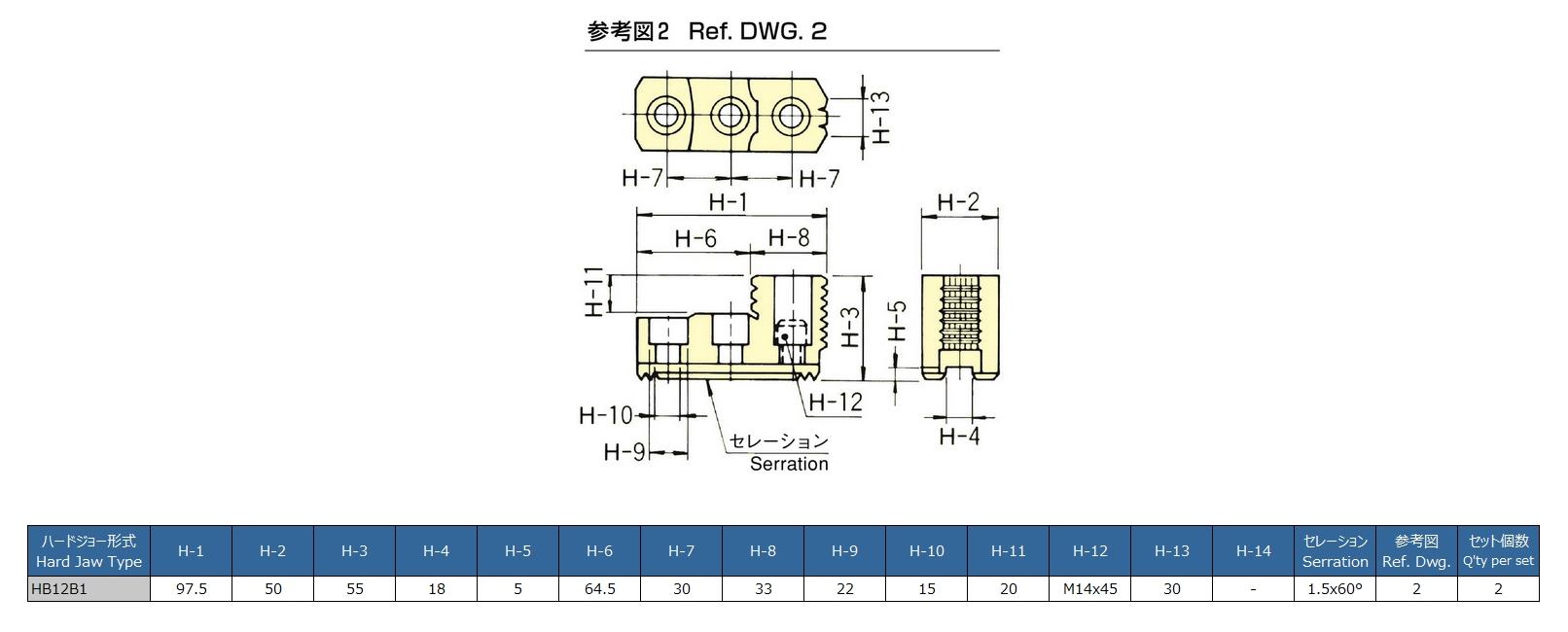

NL12	HB12B1	Parasolid	48-116	9	---	---	172-240	11	---	---	124-193	9	---	---	48-300
NL12	HB12B1	STEP	108-176	10	---	---	232-300	12	---	---	184-253	10	---	---	124-253
