BLシリーズ用ハードジョー

パワーチャック用ハードジョー把握範囲一覧

ジョー型式をクリックすると各ジョーの寸法図を表示します。

チャック	ジョー寸法図	3Dデータ	外径把握								内径把握				ハードジョー外径把握可動範囲
チャック	ジョー寸法図	3Dデータ	A1	Fig.NO.	A2	Fig.NO.	A3	Fig.NO.	A4	Fig.NO.	B1	Fig.NO.	B2	Fig.NO.	ハードジョー内径把握可動範囲
BL-206	HB06A1	Parasolid	15-38	9	---	---	102-120	11	---	---	73-96	9	---	---	15-38, 54-80, 102-120, 135-162
	HB06A1	STEP	54-80	10	---	---	135-162	12	---	---	112-138	10	---	---	73-96, 112-138
	HB06B1	Parasolid	19-36	5	36-53	5	20-43	7	46-69	7	134-151	5	144-165	7	19-108
	HB06B1	STEP	52-75	6	69-92	6	59-82	8	85-108	8	---	---	---	---	134-165
BL-208	HB08A1	Parasolid	32-63	1	18-49	3	80-111	3	116-147	3	111-142	1	148-178	1	18-63, 66-114, 116-162, 164-198
BL-208	HB08A1	STEP	80-114	2	66-100	4	128-162	4	164-198	4	159-193	2	196-215	2	111-142, 148-193, 196-215
BL-210	HB10A1	Parasolid	19-65	1	34-83	3	120-169	3	154-203	3	103-149	1	137-183	1	19-254
BL-210	HB10A1	STEP	76-125	2	94-143	4	180-229	4	214-254	4	160-209	2	194-243	2	103-243
BL-212	HB12N1	Parasolid	41-113	9	---	---	171-246	11	---	---	133-204	9	---	---	41-304
BL-212	HB12N1	STEP	101-173	10	---	---	231-304	12	---	---	193-264	10	---	---	133-264

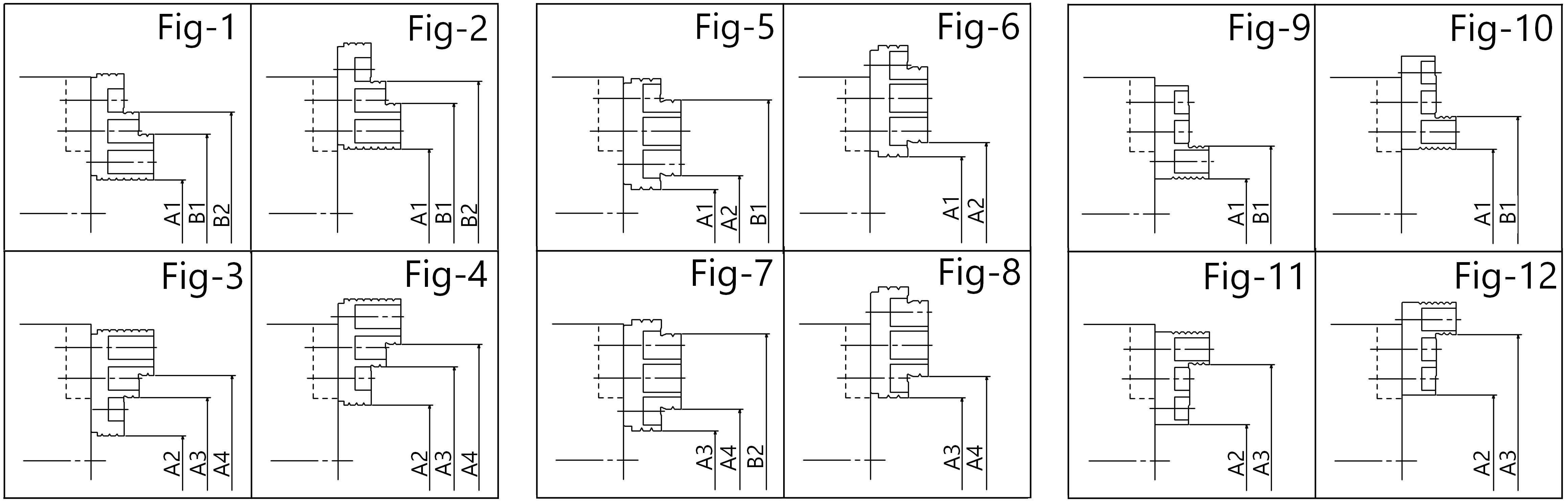

grippingrange_hardjaw
