もみ殻成形機フォーミル

ハンドリング、輸送・貯蔵効率が飛躍的に向上、もみ殻の固形燃料の製造に

フォーミル
製品特徴
仕様
メカニズム

フォーミル

もみ殻の固形燃料の製造に！バイオマス資源としての可能性を広げます！ハンドリング、輸送・貯蔵効率が飛躍的に向上します！

製品特徴

刃を使わず、もみ殻どうしの圧密で微粉砕し、圧密時の摩擦熱で連続形成

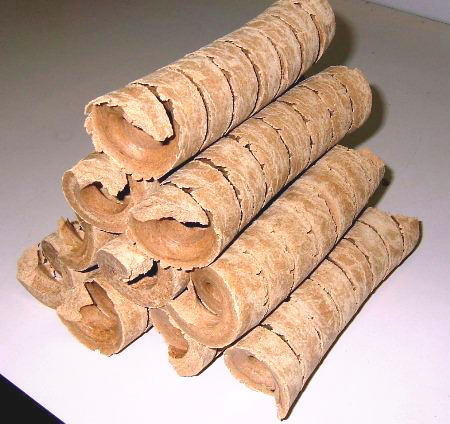

コイル

形　　　　状：	直径49mm （中心部穴23mm）
	幅20mm
	ピッチ25mmのコイル状
見かけ比重：	0.3～0.4 （積込状態により変動）
密　　　　度：	1.2
水　分　率：	約9％

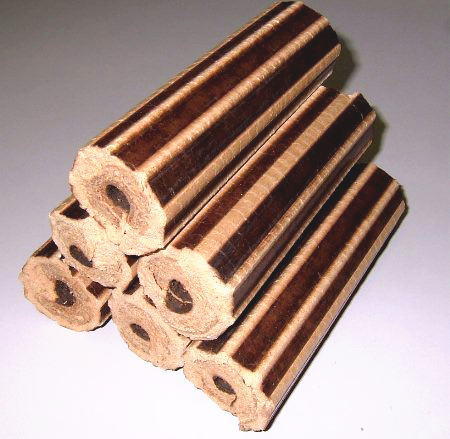

スティック

形　　　　状：	直径53mm （中心部穴15mm）
見かけ比重：	0.5～0.9 （積込状態により変動）
密　　　　度：	1.3
水　分　率：	約7％

　※もみ殻　見かけ比重：0.1　水分率：13%

仕様

型式	GMG-200RÐ（コイル）	GMG-200RÐ（スティック）
処理能力	180kg/h	170kg/h
外形寸法	950（W）×1400（L）×1275（H）	1000（W）×2280（L）×1275（H）
質量	650kg	720kg
電動機	22kW×1台	22kW×1台＋4kWヒーター
電源	200V（50Hz/60Hz）
備考	過負荷防止装置、電流モニタ付　屋内仕様　スティック仕様はカッテイング装置付

　注意）処理能力は60Hz時

メカニズム

成形のしくみ

【コイル】

　コイル成形では、擂潰排出部より、リグニンが軟化した状態のもみ殻をスクリューによって切り出し、スクリューの形状に成形された状態で冷却されるため、スクリューの形に沿ったコイル状のブリケットが得られます。

【スティック】

　スティック成形では、スリーブをヒーターによって加熱することにより、もみ殻がスクリュー通過した後もリグニンが軟化した状態を保っています。
　スクリューから押し出されたもみ殻は、機械的な推進力を失うと共にスリーブ前方のもみ殻に圧密さます。　圧密されたもみ殻は、スリーブ内を進むに従い、スリーブに接する部分が炭化、収縮すると共に水蒸気を放出し、冷却され、スティック状に固化します。　コイル成形に比べて、密度、強度共に高いブリケットが得られます。

【パウダー】

コイル成形により得られたブリケットを再度、成形装置を通すことにより
７５～６００ミクロンの微粉を得ることができます。
