マシニングセンタへのバイスの搭載例

◆ 機械テーブル寸法ごとの代表的なバイスの搭載寸法

※ 表中の A, B, C, D, E, F, G, Y の意味（寸法定義）

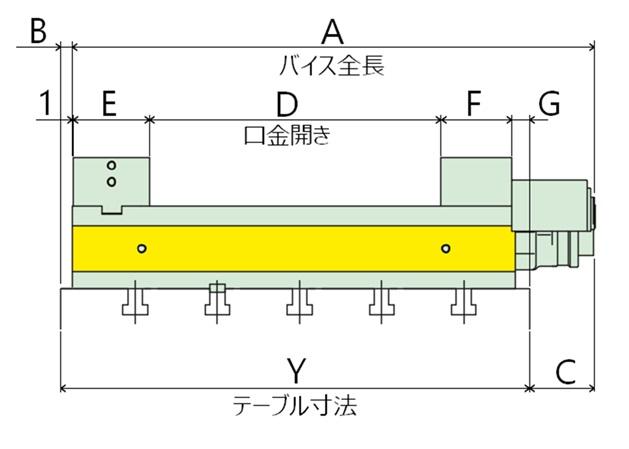

バイス寸法定義（A, B, C, D, E, F, G, Y）バイス搭載寸法の定義

テーブル寸法 Y	T溝本数	T溝ピッチ	バイス型式	バイス全長 A	B	C	口金開き D		E	F	最大口金開きでのG	許容口金開きでのG	判定
テーブル寸法 Y	T溝本数	T溝ピッチ	バイス型式	バイス全長 A	B	C	最大	許容	E	F	最大口金開きでのG	許容口金開きでのG	判定
330	3	125	VC103N	355.5	5	30.5	128	128	73	64	59	59	〇
			VE100N	355	52.5	77.5	128	128	73	64	11.5	11.5	〇
			VE125N-**	455	0	125	204	169	84	76	-35	0	△
400	3	100	VC104N	431.5	0	31.5	204	204	73	64	58	58	〇
			VE125LN	510	0	110	256	239	84	76	-17	0	△
			VE160N-**	555	0	155	274	219	94	86	-55	0	△
460	3	150	VE125N-15	455	5	0	204	204	84	76	90	90	〇
			VE125LN	510	30	80	256	256	84	76	13	13	〇
			VE160N-**	555	0	95	274	274	94	86	5	5	〇
460	4	100	VE125N	455	35	30	204	204	84	76	60	60	〇
			VE125LN-**	510	0	50	256	256	84	76	43	43	〇
			VE160N-**	555	0	95	274	274	94	86	5	5	〇
560	4	125	VE200N	605	40.5	85.5	303	303	102	98	15.5	15.5	〇
560	4	125	VE160LN-**	635	0	75	354	354	94	86	25	25	〇
560	5	100	VE200N	605	3	48	303	303	102	98	53	53	〇
560	5	100	VE200LN	710	3	153	405	356	102	98	-49	0	△
600	6	100	VE200N	605	73	78	303	303	102	98	23	23	〇
			VE160LN	635	73	108	354	346	94	86	-8	0	△
			VE200LN-**	710	0	110	405	399	102	98	-6	0	△
660	5	125	VE200LN	710	28	78	405	405	102	98	26	26	〇

この表はマシニングセンターテーブルに対しての搭載バイスの選定をする際のおおまかな目安であり、記載されているバイスの適合を保証するものではありません。詳細は各機械の仕様ごとにご検討ください。

高精度の把握をするためには、バイスボディ端と機械テーブル端の寸法Bが「0」以上となるように設置し、かつワークを把握したときの移動口金端と機械テーブル端の寸法Gが「0」以上となるように許容口金開き以下で使用してください。
判定欄が「〇」のものはバイスの全把握範囲を使用できるもの、「△」のものは把握範囲が制限されるが使用できるものです。

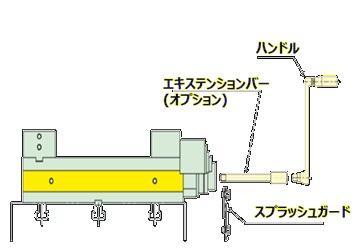

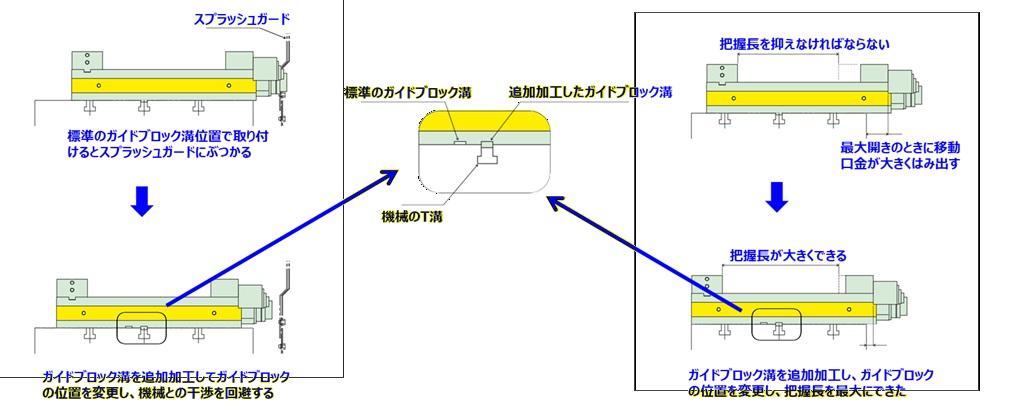

型式の末尾に「-**」が付されているものは後述するガイドブロック溝の追加加工を行ない、取付位置を調整しているものです。
